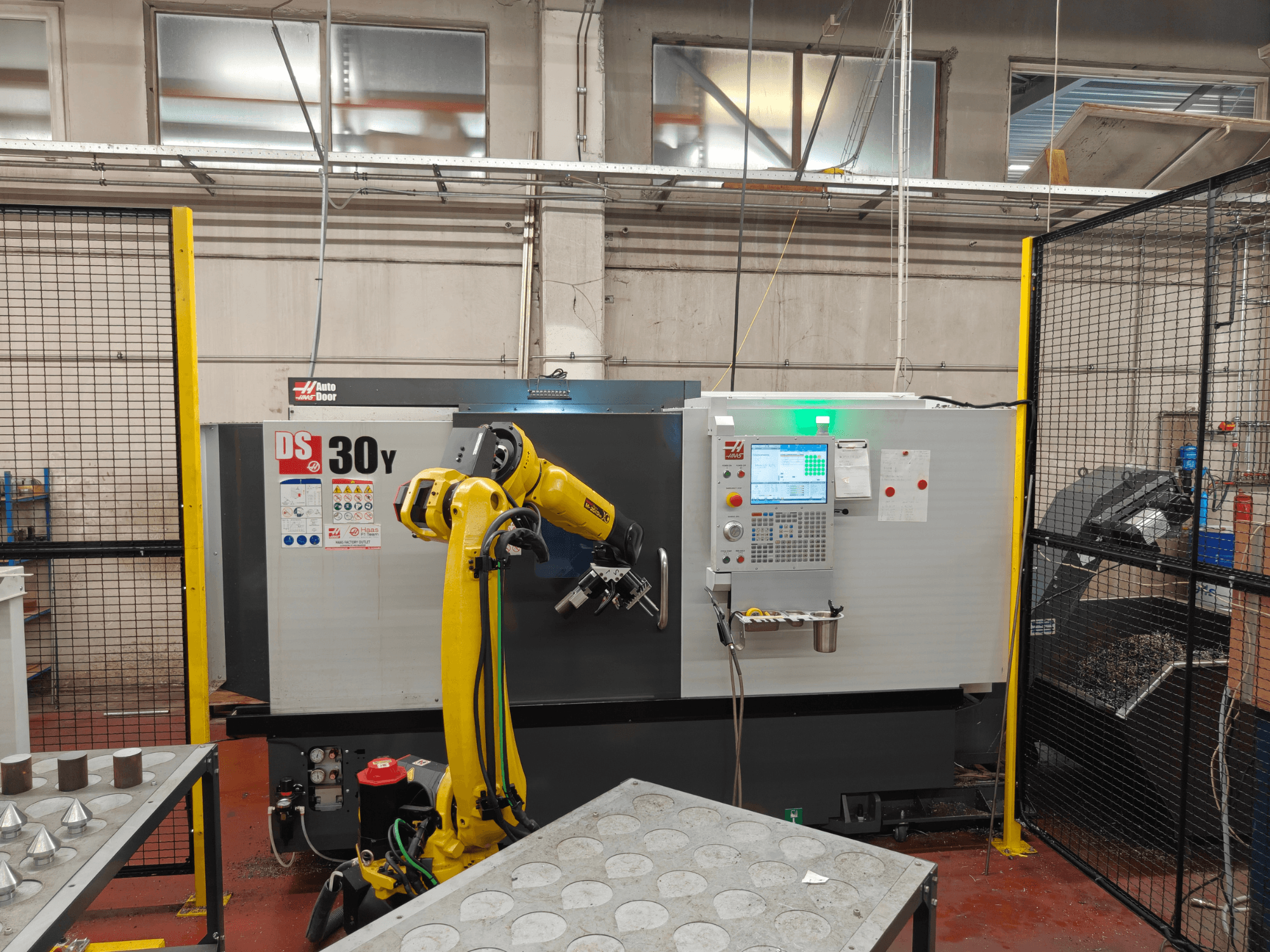

HAAS - DS30Y BE-TUR-HAA-2023-00002

Kapasiteler:

• Manda boyutu (ana): 10,0 inç / 254 mm

• Maks. parça dönüş çapı: 21,0 inç / 533 mm

• Maks. kesme çapı (BMT65 taret ile): 13,75 inç / 349 mm

• Maks. kesme uzunluğu (iş parçası tutucusuna göre değişir): 32,5 inç / 826 mm

• Çubuk kapasitesi: 3,00 inç / 76 mm

• Merkezler arası mesafe: 32,5 inç / 826 mm

İlerleme hızları (hızlı):

• X: 472 ipm / 12,0 m/dk

• Y: 472 ipm / 12,0 m/dk

• Z: 945 ipm / 24,0 m/dk

Eksen motorları (maks. itme gücü):

• X: 4100 lbf / 18238 N

• Y: 2300 lbf / 10231 N

• Z: 5100 lbf / 22686 N

Ana iş mili:

• Mil ucu: A2-6

• Tahrik sistemi: Doğrudan hız, kayış tahriki

• Maksimum tork: 275 ft-lbf @ 500 rpm / 373 Nm @ 500 rpm

• Çekme borusu çapı: 3,0 inç / 76 mm

• Mil çapı: 3,50 inç / 88,9 mm

Ana mil C ekseni:

• Maksimum hız: 60 rpm

• Maksimum güç: 5,0 hp / 3,7 kW

• Konumlandırma (±): 0,01°

• Fren çapı: 13,9 inç / 353 mm

• Fren tutma torku: 250 ft-lbf / 339 Nm

• Kontrol türü: Enterpolasyonlu hareket ve konumlandırma

İkincil iş mili:

• Mandaç boyutu: 8,3 inç / 210 mm

• Mil ucu: A2-5

• Tahrik sistemi: Doğrudan hız, kayış tahriki

• Maksimum güç: 15,0 hp / 11,2 kW

• Maksimum hız: 4000 rpm

• Maksimum tork: 100 ft-lbf @ 870 rpm / 135,6 Nm @ 870 rpm

• Mil deliği çapı (deliksiz): 0,81 inç / 20,7 mm

İkincil iş mili C ekseni:

• Maksimum güç: 5,0 hp / 3,7 kW

• Maksimum hız: 60 rpm

• Konumlandırma (±): 0,01°

• Fren çapı: 8,5 inç / 216 mm

• Fren tutma torku: 140 ft-lbf / 190 Nm

• Kontrol türü: Enterpolasyonlu hareket ve konumlandırma

İkincil iş mili konumlandırma (M119):

• Konumlandırma (±): 0,02°

• Fren çapı: 8,5 inç / 216 mm

• Kontrol türü: Yalnızca konumlandırma

Taret:

• Takım sayısı: 12 istasyon

• Dış Çap ve İç Çap Takımları: Herhangi bir kombinasyon (taretine göre değişir)

• Delik açma çubuğu arka açıklığı (taretin arkasından itibaren): 4,00 inç / 102,0 mm

Aktif takımlar:

• Maksimum hız: 4000 rpm

• Tahrik oranı: 1:1

• Takım: BMT65

Genel:

• Soğutma sıvısı kapasitesi: 55 gal / 208 L

Hava gereksinimleri:

• Gerekli hava: 4 scfm @ 100 psi / 113 L/dk @ 6,9 bar

• Sıralı hava hortumu: 3/8 in

• Bağlantı parçası (hava): 3/8 in

• Minimum hava basıncı: 80 psi / 5,5 bar

Elektriksel özellikler:

• Mil hızı: 4500 rpm

• Tahrik sistemi: Doğrudan hız, kayış tahriki

• Mil gücü: 30,0 hp / 22,4 kW

• Giriş AC gerilimi (3 fazlı) – düşük: 220 VAC; tam yük amperi: 70 A

• Giriş AC gerilimi (3 fazlı) – yüksek: 440 VAC; tam yük akımı: 35 A

Boyutlar – nakliye:

• Yurtiçi palet: 171 inç x 90 inç x 98 inç / 434 cm x 229 cm x 249 cm

• İhracat paleti: 171 inç x 90 inç x 98 inç / 434 cm x 229 cm x 249 cm
