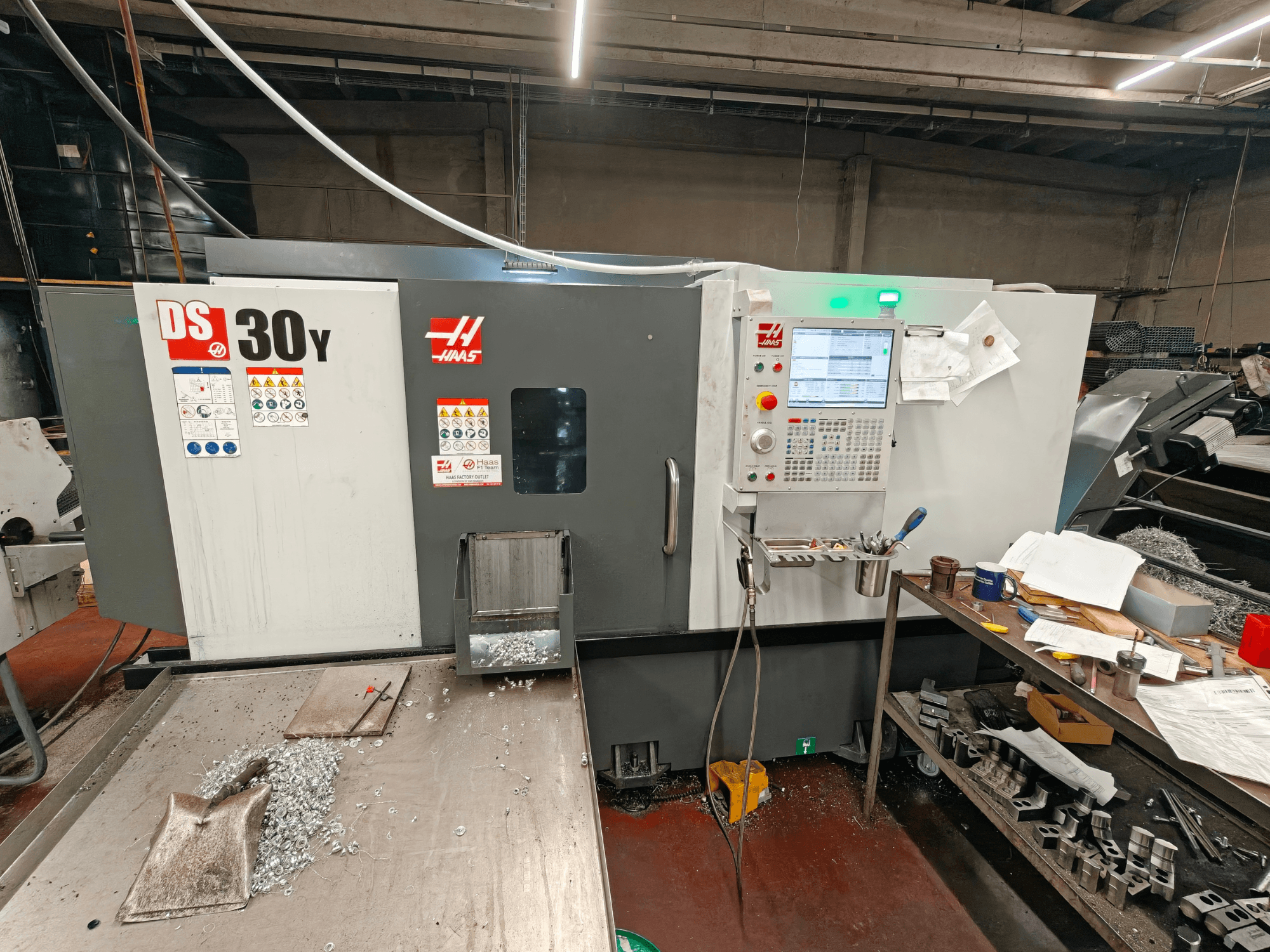

HAAS - DS30YBE-TUR-HAA-2023-00001

• Kapasiteler (S.A.E. / Metrik)

  • Mandal boyutu: 10,0 inç (254 mm)

  • Maks. parça dönüş çapı: 21,0 inç (533 mm)

  • Maks. kesme çapı (BMT65 taret ile): 13,75 inç (349 mm)

  • Maks. kesme uzunluğu (iş parçası tutucusuna göre değişir): 32,5 inç (826 mm)

  • Çubuk kapasitesi: 3,00 inç (76 mm)

  • Merkezler arası mesafe: 32,5 inç (826 mm)

• İlerleme hızları (S.A.E / Metrik)

  • X ekseninde hızlı hareket: 472 ipm (12,0 m/dk)

  • Y ekseninde hızlı hareket: 472 ipm (12,0 m/dk)

  • Z ekseninde hızlı hareket: 945 ipm (24,0 m/dk)

• Eksen Motorları (S.A.E / Metrik)

  • Maksimum itme kuvveti X: 4100 lbf (18.238 N)

  • Maks. itme gücü Y: 2300 lbf (10.231 N)

  • Maks. itme gücü Z: 5100 lbf (22.686 N)

• Ana Mil (S.A.E / Metrik)

  • Mil ucu: A2-6

  • Tahrik sistemi: Doğrudan hız, kayış tahriki

  • Maksimum tork: 275,0 ft-lbf @ 500 rpm (373,0 Nm @ 500 rpm)

  • Çekme borusu çapı: ø 3,0 inç (76 mm)

  • Mil çapı: ø 3,50 inç (88,9 mm)

• Ana Mil C Ekseni (S.A.E / Metrik)

  • Maksimum hız: 60 rpm

  • Maksimum güç: 5,0 hp (3,7 kW)

  • Konumlandırma (±): 0,01°

  • Fren çapı: 13,9 inç (353 mm)

  • Fren tutma torku: 250 ft-lbf (339 Nm)

  • Kontrol türü: Enterpolasyonlu hareket ve konumlandırma

• İkincil Mil (S.A.E / Metrik)

  • Mandal boyutu: 8,3 inç (210 mm)

  • Mil ucu: A2-5

  • Tahrik sistemi: Doğrudan hız, kayış tahriki

  • Maksimum güç: 15,0 hp (11,2 kW)

  • Maksimum hız: 4000 rpm

  • Maksimum tork: 100,0 ft-lbf @ 870 rpm (135,6 Nm @ 870 rpm)

  • Mil deliği çapı (deliksiz): 0,81 inç (20,7 mm)

• İkincil Mil C Ekseni (S.A.E / Metrik)

  • Maksimum güç: 5,0 hp (3,7 kW)

  • Maksimum hız: 60 rpm

  • Konumlandırma (±): 0,01°

  • Fren çapı: 8,5 inç (216 mm)

  • Fren tutma torku: 140 ft-lbf (190 Nm)

  • Kontrol türü: Enterpolasyonlu hareket ve konumlandırma

• İkincil Mil Konumlandırma (M119) (S.A.E / Metrik)

  • Konumlandırma (±): 0,02°

  • Fren çapı: 8,5 inç (216 mm)

  • Kontrol türü: Yalnızca konumlandırma

• Taret (S.A.E / Metrik)

  • Takım sayısı: 12 istasyon

  • Dış Çap ve İç Çap Takımları: Herhangi bir kombinasyon (taretine göre değişir)

  • Delik açma çubuğu arka açıklığı (taretin arkasından): 4,00 inç (102,0 mm)

• Aktif Takımlar (S.A.E / Metrik)

  • Maksimum hız: 4000 rpm

  • Tahrik oranı: 1:1

  • Takım: BMT65

• Genel (S.A.E / Metrik)

  • Soğutma sıvısı kapasitesi: 55 gal (208 L)

• Hava Gereksinimleri (S.A.E / Metrik)

  • Gerekli hava: 4 scfm @ 100 psi (113 L/dk @ 6,9 bar)

  • Sıralı hava hortumu: 3/8 inç

  • Bağlantı elemanı (hava): 3/8 in

  • Minimum hava basıncı: 80 psi (5,5 bar)

• Elektriksel Özellikler (S.A.E / Metrik)

  • Tahrik sistemi: Doğrudan hız, kayış tahriki

  • Mil gücü: 30,0 hp (22,4 kW)

  • Giriş AC gerilimi (3 faz) - Düşük: 220 VAC; Tam yük amperi (Düşük): 70 A

  • Giriş AC gerilimi (3 faz) - Yüksek*: 440 VAC; Tam yük amperi (Yüksek*): 35 A

• Boyutlar - Nakliye (S.A.E / Metrik)

  • Yurtiçi palet: 171 inç x 90 inç x 98 inç (434 cm x 229 cm x 249 cm)

  • İhracat paleti: 171 inç x 90 inç x 98 inç (434 cm x 229 cm x 249 cm)

Ek ekipman

• Çubuk besleyici
