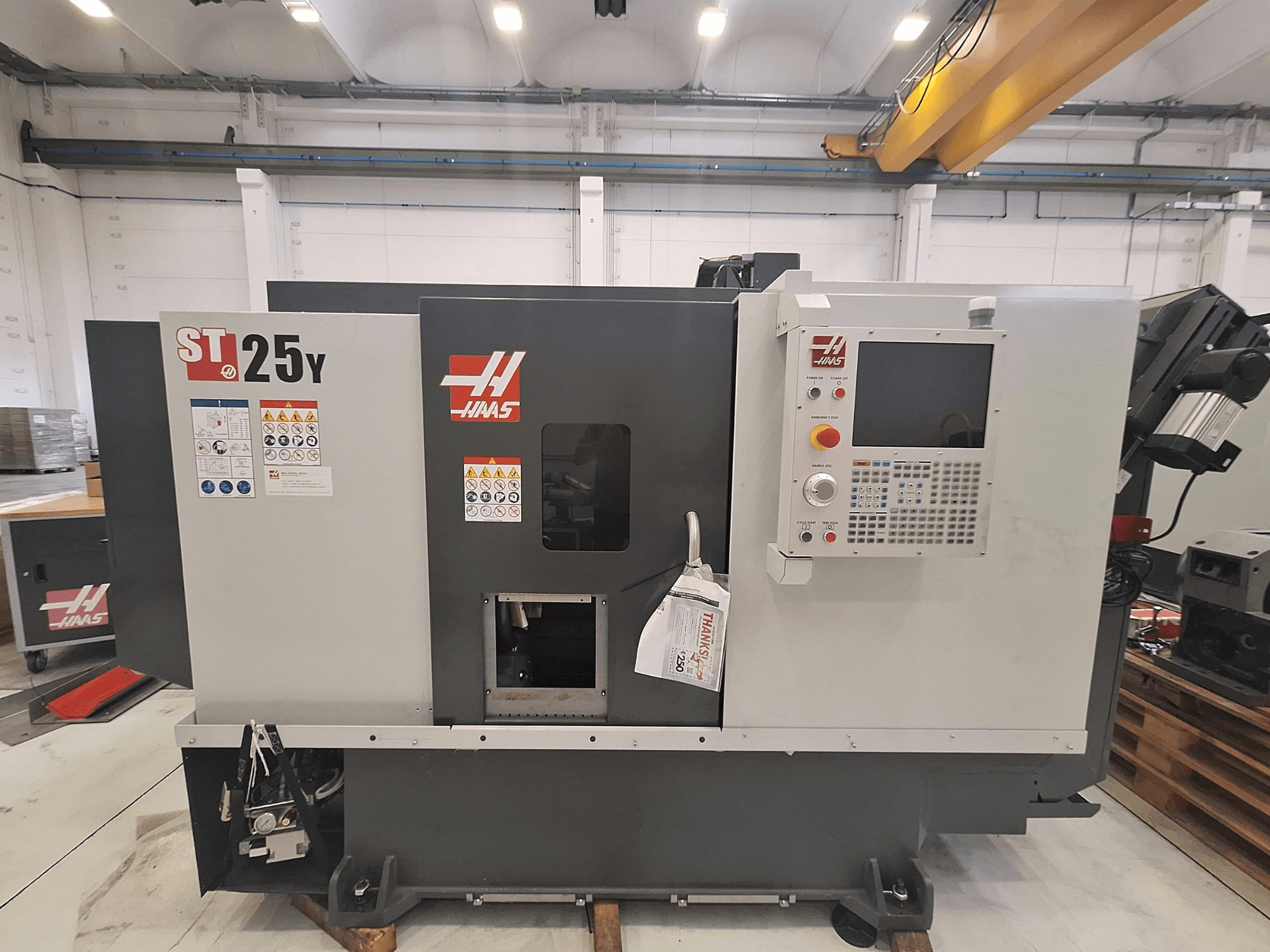

HAAS - ST-25YIT-TUR-HAA-2022-00002

Çalışma saatleri: 0 (showroom makinesi)

Mafra boyutu: 10,0 inç / 254 mm

Maks. parça dönüş çapı: 21,0 inç / 533 mm

Maks. kesme çapı (BMT65 taret ile): 11,75 inç / 298 mm

Maks. kesme uzunluğu: 22,5 inç / 572 mm

Çubuk kapasitesi: 3,00 inç / 76 mm

Hızlı hareket (X / Y / Z): 472 ipm (12,0 m/dk) / 472 ipm (12,0 m/dk) / 945 ipm (24,0 m/dk)

Maks. itme kuvveti (X / Y / Z): 4100 lbf (18238 N) / 2300 lbf (10231 N) / 5100 lbf (22686 N)

Mil ucu: A2-6

Maks. iş mili torku: 300,0 ft-lbf @ 500 rpm / 407,0 Nm @ 500 rpm

Mil deliği çapı: 3,50 inç / 88,9 mm

Ana iş mili C ekseni maksimum değeri: 5,0 hp / 3,7 kW

Ana iş mili C ekseni maksimum hızı: 60 rpm

Ana iş mili C ekseni konumlandırma: ± 0,01°

Ana iş mili C ekseni fren çapı: 13,9 inç / 353 mm

Ana mil C ekseni fren tutma torku: 250 ft-lbf / 339 Nm

Yardımcı iş mili mandren boyutu: 5,3 inç / 135 mm

Yardımcı iş mili ucu: A2-5

Yardımcı iş mili maksimum hızı: 6000 rpm

Ana mil ile alt milin maksimum senkronizasyon hızı: 3400 rpm

Yardımcı iş mili mandren boğazı: Ø 1,30 inç x 1,37 inç derinlik / Ø 33,0 mm x 34,8 mm derinlik

Alt mil çekme çubuğu deliği (deliksiz): Ø 1,00 inç x 4,50 inç derinlik / Ø 25,4 mm x 114,3 mm derinlik

Yardımcı iş mili deliği (mandren ve çekme çubuğu hariç): 1,50 inç / 38,1 mm

Alt mil entegre fren torku: 17 ft-lbf / 23 N·m

Alt mil yönlendirme hassasiyeti: ± 0,02°

Alt mil hızlı hareketleri (B ekseni): 400 ipm / 10 m/dk

Dış Çaplı ve İç Çaplı Takımlar: Herhangi bir kombinasyon

Delik açma çubuğu arka açıklığı: 4,00 inç / 102,0 mm

Dönen takım maksimum hızı: 4000 rpm

Hareketli takım arayüzü: BMT65

Soğutma sıvısı kapasitesi: 55 gal / 208 L

Hava gereksinimleri: 4 scfm @ 100 psi / 113,0 L/dk @ 6,9 bar

Sıralı hava hortumu ve kuplör: 3/8 inç

Minimum hava basıncı: 80 psi / 5,5 bar

Tahrik sistemi: Doğrudan hız, kayış tahriki

Elektrik gereksinimleri: Düşük 220 VAC @ 70 A / Yüksek 440 VAC @ 35 A (3 Faz)

Nakliye boyutları (yurt içi): 142,0 inç x 90,0 inç x 92,0 inç / 361 cm x 229 cm x 234 cm
