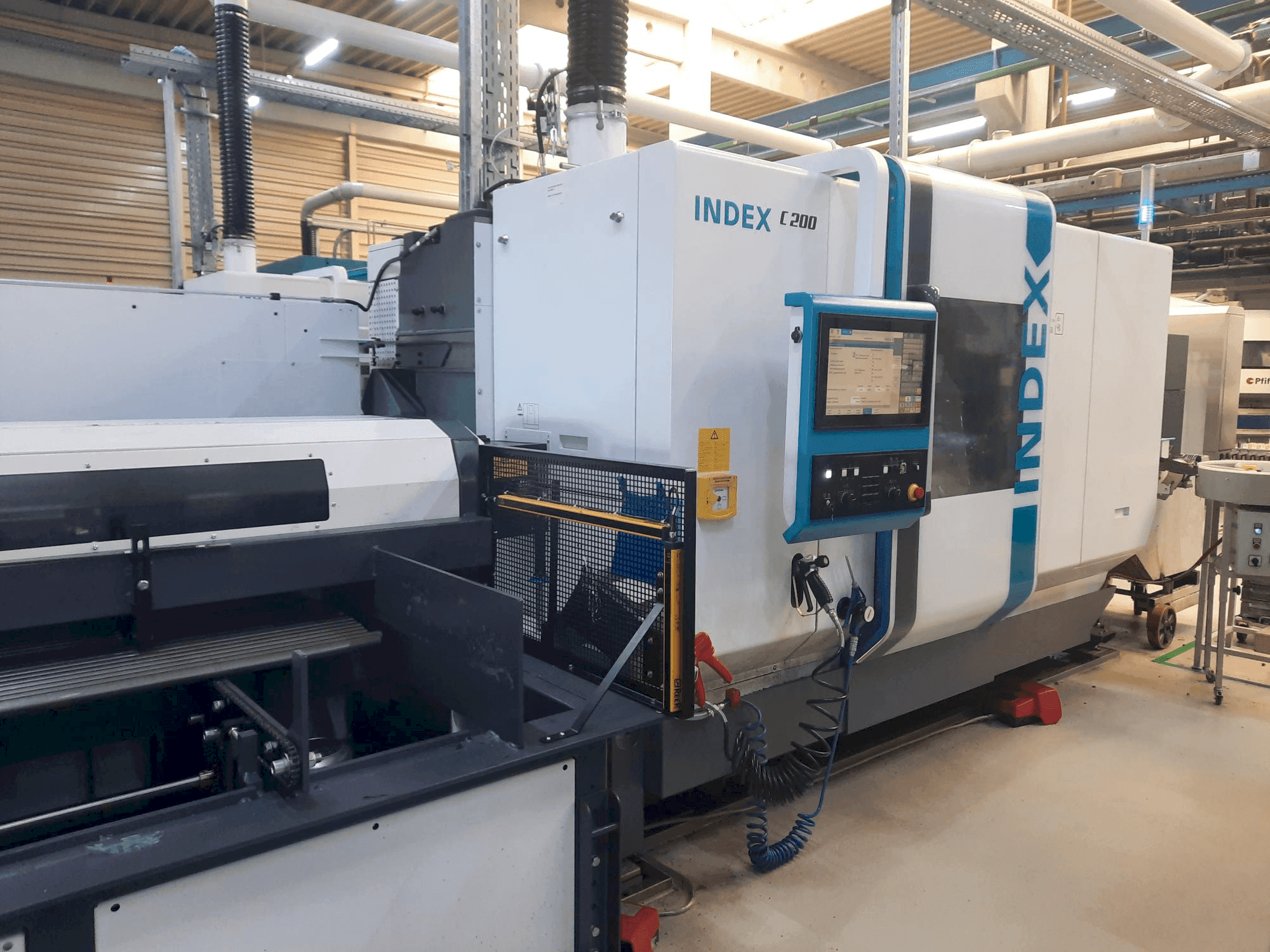

Makine  Index C200 - Önden görünüm

Index - C200DE-TUR-IND-2023-00001

24,056,750 TL
gindumac fiyatı
(Fabrika fiyatı)
resmi fiyat teklifi al
Makineyi ziyaret
karşı teklif yap
PDF İndir

Başka sorunuz var mı? Bize Ulaşın!

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
WhatsApp'tan iletişime geçin
Orijinal dilde göster

Bu 5 eksenli Index C200, yatay tornalama için gelişmiş yetenekler sunan 2023 yılında üretildi. Metal işlemede hassasiyet ve verimlilik için ideal olan bu makine, üretim kalitesini artırmak için önemli bir varlıktır. Bu Index C200 yatay tornalama makinesini satın alma fırsatını değerlendirin. Daha fazla bilgi için bizimle iletişime geçin.

Genel bakış

  • marka: Index
  • yıl: 2023
  • MODEL: C200
  • uygulama tipi: Dönen
  • Yer: Almanya
  • makine tipi: Yatay Torna Makinesi
  • Uygunluk: 01 07 2025
  • kontrol ünitesi markası: SIEMENS

Teknik Bilgiler - Index C200

Kontrol ünitesi

  • Marka: SIEMENS
  • Model: C200-sl

Ana sürücü

  • Mili hız aralığı: 6000 rpm 1/MIN
  • Mili motor gücü: 32kW
  • Stroke : 20mm
  • Eksen sayısı: 5

Hareket

  • Z ekseni Hareket: 700 mm
  • Z ekseni Besleme gücü: 5000N
  • Z ekseni Hızlı çapraz geçiş: 50m/min

    Ek ekipman

    • - Yazılım seçenekleri: Ana bilgisayar bağlantısı için OPC UA (maks. 200 değişken). Talaş kırılma kontrolü için ChipMaster çevrimi.
    • - Çevresel veriler: Gürültü seviyesi: 73,8 dB(A)

    Ek bilgi

      Makine Faydaları

      • Teknik Makine Avantajları:
        • - Kontrol sistemi: sinumerik 840d solutionline (sl) tabanlı, sinamics s120 sürücüler. 18,5" tft renkli ekran, pct-touch (ip65). Siemens kullanıcı arayüzü almanca.
        • - Arayüzler: 4x usb 2. 0 (2'si kontrol panelinde, 2'si kontrol panelinde). Nc veri aktarımı için ağ uyumlu (mantıksal sürücüler).
        • - Güvenlik: siemens güvenlik entegreli (profisafe).
        • - Taret mekaniği: hidrolik kilitleme, yüz dişlili ac motor. Takım taşıyıcısı başına tahrik gücü: 10 kw (%25 ed), maks. 8. 000 rpm.
        • - Takım tutucu: daha yüksek tekrarlama doğruluğu için w yuvalı silindirik şaft d25x48 (din69880). Her istasyonda tahrikli takımlar mümkündür (sadece çalışma pozisyonunda döner).
        • - Soğutma ünitesi: hidrolik, mil ve kontrol kabini için 13 kw. Soğutma suyu bağlantısı (20°c ±2°c, 30 l/dak, glikol %25).
        • - Talaş konveyörü: 180 litrelik konteynerli menteşeli bantlı konveyör (knoll yapımı), boşaltma yüksekliği 840 mm. Soğutma yağlama sistemi: 750 litrelik konteyner, 8 bar/20-80 bar pompalar.
        • - Çubuk yükleyici arayüzü: unimag4 uyumlu (harici yükleyiciler özel bir kapak gerektirir). Maksimum çubuk uzunluğu: 1. 035 mm (kısa çubuk çalışması). Gantry alma cihazı: pnömatik tutucu (Ø 10-90 mm, maks. 3,5 kg). Bitmiş parçalar/kalan parçalar için anahtarlı konveyör bant.

      Ekstra bilgi

      • - Kontrol Ünitesi Çalışma voltajı: 400V Kontrol voltajı: 24V DC Frekans: 50Hz Anma gücü: 54kW Bağlı yük: 65kVA Anma akımı: 94A Maks. yedek sigorta: 100A Ana Tahrik Ana mil ve karşı mil Mil kafası montajı: DÇ 140mm, İÇ 85mm Ön yatak çapı: 110mm Tork maks. (%100/%40): 125/170 Nm Sıkma basıncı min./maks.: 8/80 bar Piston alanı basıncı: 57cm² Piston alanı gerginliği: 57cm² Basınç kuvveti maks.: 45600 N Çekme kuvveti maks.: 45600 N C ekseni: Tahrik: Milin içi boş mil motoru; Açı ölçüm sistemi doğrudan mil üzerinde Pozisyon yayılımı (VDI/DGQ 3441): Psmax = 0,01 derece Taret Takım taşıyıcı 1 X ekseni çalışma yolu: 110 mm X ekseni hızlı hareket: 30 m/dak X ekseni ivmesi: 9 m/s² X ekseni besleme kuvveti: 5000 N Z ekseni çalışma yolu: 320 mm Z ekseni hızlı hareket: 50 m/dak Z ekseni ivmesi: 9 m/s² Z ekseni besleme kuvveti: 5000 N Y ekseni çalışma yolu: 100 mm Y ekseni hızlı hareket: 15 m/dak Y ekseni ivmesi: 9 m/s² Y ekseni besleme kuvveti: 5000 N İstasyonlar: D25x48 silindirik şaft tutuculu 14 Takım taşıyıcı 2 X ekseni çalışma yolu: 110 mm X ekseni hızlı hareket: 30 m/dak X ekseni ivmesi: 9 m/s² X ekseni besleme kuvveti: 5000N Z ekseni çalışma yolu: 550mm Z ekseni hızlı hareket: 50m/dak Z ekseni ivmelenme: 9m/s² Z ekseni besleme kuvveti: 5000N Y ekseni çalışma yolu: 100mm Y ekseni hızlı hareket: 15m/dak Y ekseni ivmelenme: 9m/s² Y ekseni besleme kuvveti: 5000N İstasyonlar: 14 adet D25x48 silindirik şaft tutuculu Takım taşıyıcı 3 X ekseni çalışma yolu: 180mm X ekseni hızlı hareket: 30m/dak X ekseni ivmelenme: 9m/s² X ekseni besleme kuvveti: 5000N İstasyonlar: 14 adet D25x48 silindirik şaft tutuculu

    *Gösterilen veriler ile gerçek değerler arasında farklılıklar olabilir, bu durum satış temsilcisi tarafından teyit edilmelidir.
