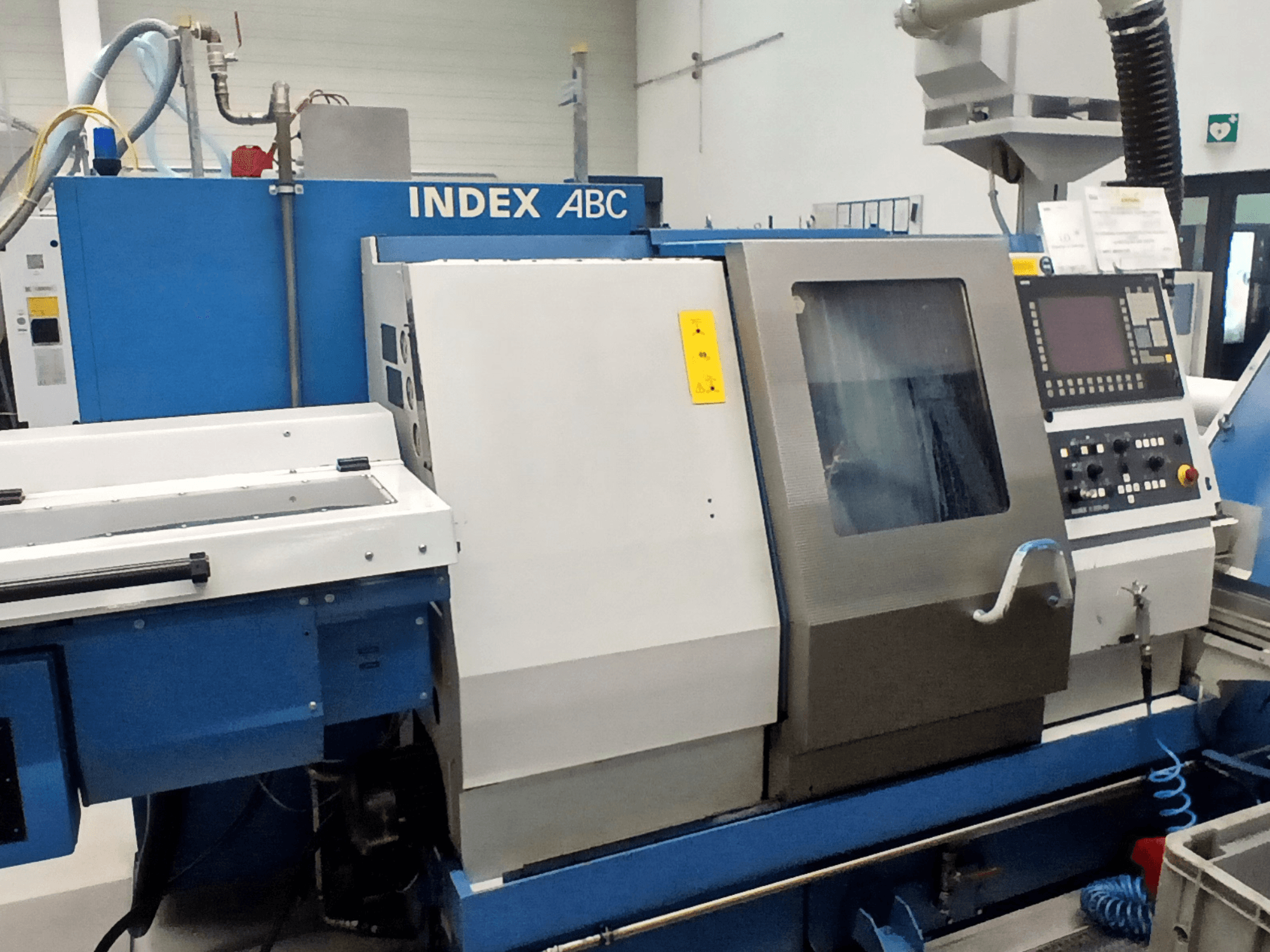

Index - ABC DE-TUR-IND-2012-00001

• Ana iş mili: D65, iş mili arayüzü AD140, iç çap ID83, maksimum hız 6000 rpm; %100 çalışma döngüsünde maksimum güç 20 kW; C ekseni; iş milleri arasında elektronik senkronizasyon

• Yardımcı iş mili: 7,5" mandren arayüzü, maksimum hız 4500 rpm

• Mil çalışma saati:

• S1 – 18914 saat

• S2 – 661 saat

• S3 – 3 saat

• S4 – 29211 saat

• S5 – 2413 saat

• S7 – 1250 saat

• Senkron mil, Eylül 2024'te yenilendi

• Mandren: 3 çeneli KFN95/3, sıkıştırma kuvveti 480 daN, maks. 4000 rpm

• Taretler: her biri X ve Z eksenine sahip iki taret; taret üzerindeki takım tahriki 6000 rpm, 3,3 kW

• Arka işleme aparatı: kovanlı değil, 5 kovan konumu

• Soğutma sıvısı: 8 barda 80 l/dk ve 18 barda 20 l/dk; emülsiyon için hazırlanmış sistem; iş mili ucunda D60 soğutma sıvısı dönüşü (çubuk beslemesi olmadan)

• Kontrol: Siemens 840D tabanlı INDEX C200-4D; 26 cm renkli ekran; telafili mandren olmadan diş açma; motor akımı tabanlı takım izleme; dahili takım yönetimi ve kurulum diyalogu; genişletilmiş işleme döngüleri; parça sayacı ve üretim izleme

• Güç/bağlantı verileri: 400 V, 50 Hz TN şebekesi; toplam bağlı yük 45 kVA; nominal güç 38 kW; nominal akım 65 A; maks. sigorta koruması 100 A

• Hidrolik oyuk sıkıştırma silindiri D65

Ek donanım

• Talaş konveyörü: menteşeli bant, boşaltma yüksekliği 1250 mm

• Çubuk besleyici: MBL 65/3700, iş mili yüksekliği 1010 mm için; çubuk çapları 65 mm'ye kadar; çubuk besleyici uzunluğu 3700 mm; makaralı rulmanlı kılavuz kanalı sistemi; yükleme çubukları (Ø12 mm ve Ø20 mm, uzunluk 1400 mm); 14–18 mm, 18–22 mm, 22–65 mm için kılavuz setleri

• Parça tutuculu ana ve yardımcı iş mili için iş parçası boşaltma cihazı

• Yazılım dahil teleservis hazırlığı (ISDN)

• 230 V emme sistemi için hazırlanmış makine

• Çalışma alanı aydınlatması

• İki adet elektrik dolabı soğutma ünitesi

• 3 kVA transformatör
