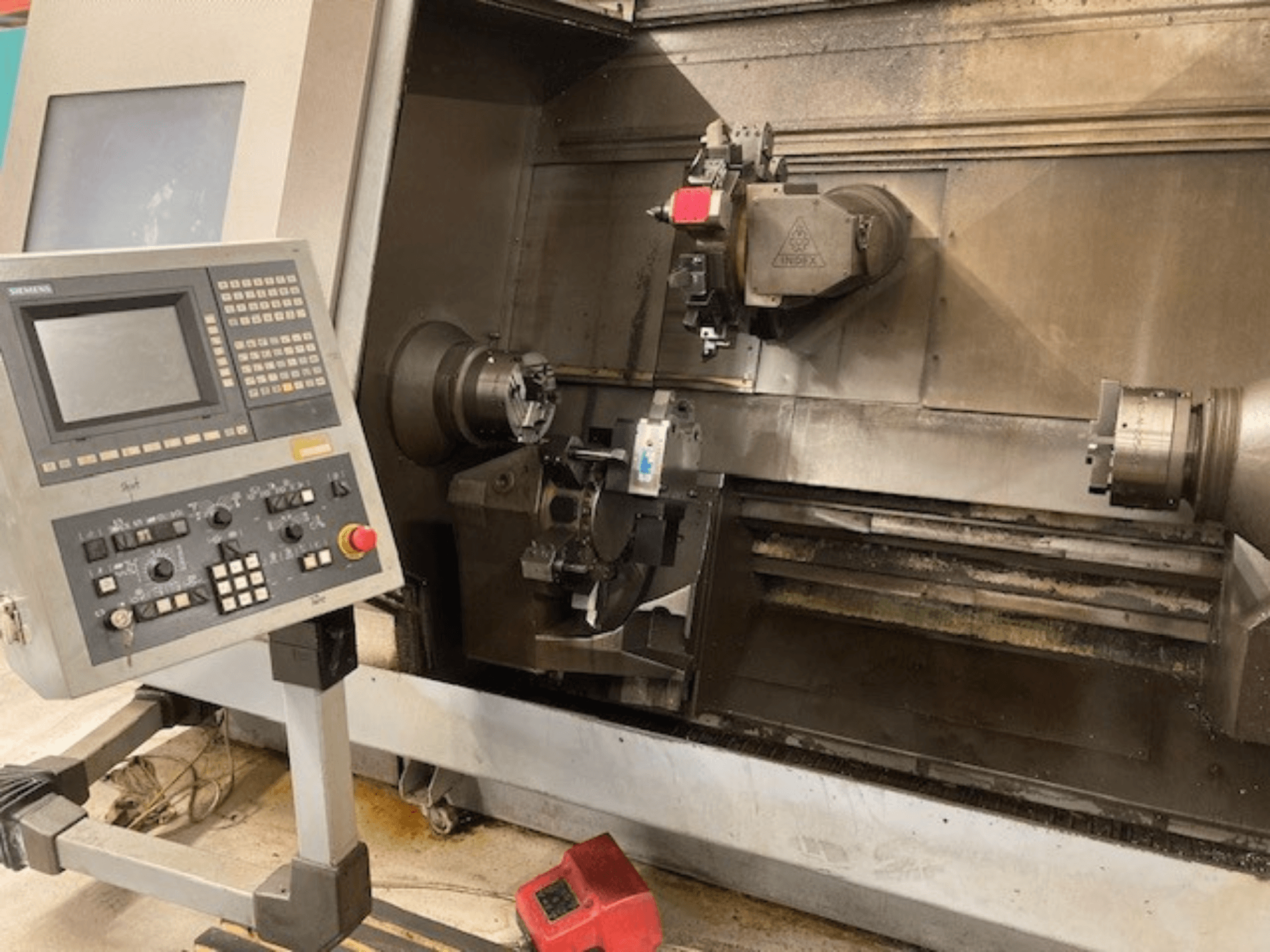

Index - G300 L YB DE-TUR-IND-1999-00003

Güç kaynağı: 3 faz / 50 Hz

Nominal gerilim: 400 V

Kontrol gerilimi: 24 V

Nominal akım: 120 A

Nominal güç: 67 kW

Elektrik kabini ağırlığı: 710 kg

İş mili deliği: 65 / 90 mm

İş mili yatak çapı (ön): 110 / 140 mm

İş mili burnu: ISO 702/1 boyut 6 / 8

Ayna çapı: 200 / 250 / 315 mm

Maksimum dönüş çapı: 270 mm

Maksimum salınım çapı: 590 mm

Güç (%100 görev döngüsü): 19 / 28 / 43 kW

Güç (%40 görev döngüsü): 28 / 40 / 57 kW

Tork (%100 görev döngüsü): 120 / 178 / 275 Nm

Tork (%40 görev döngüsü): 178 / 255 / 363 Nm

Maksimum hız: 5000 / 3500 rpm

Karşı iş mili deliği: 65 / 90 mm

Karşı mil yatak çapı: 110 / 140 mm

Karşı iş mili burnu: ISO 702/1 boyut 6 / 8

Karşı iş mili ayna çapı: 200 / 250 / 315 mm

Karşı iş mili gücü (%100): 19 / 28 kW

Karşı iş mili gücü (%40): 28 / 40 kW

Karşı iş mili torku (%100): 120 / 178 Nm

Karşı iş mili torku (%40): 178 / 255 Nm

Karşı iş mili maksimum hızı: 5000 / 3500 rpm

İğler arasındaki minimum mesafe: 20 mm

Boylamasına hareket: 770 / 1310 mm

Hızlı travers: 22,5 m/dak

Hızlı travers X: 24 m/dak

Hızlı travers Z: 30 m/dak

Hızlı travers Y: 24 m/dak

Alet sistemi: VDI 30

Alet istasyonu sayısı: 12

Maksimum delme çubuğu çapı: 50 mm

Frezeleme iş mili hızı: 6000 rpm'ye kadar

Freze mili gücü: 9,4 kW

Freze mili torku: 19 Nm

Punta stroku: 630 mm

Punta frezesi çapı: 125 mm

Punta kuvveti: 7500 N

Hidrolik tank: 165 litre

Soğutma sıvısı deposu: 300 litre
