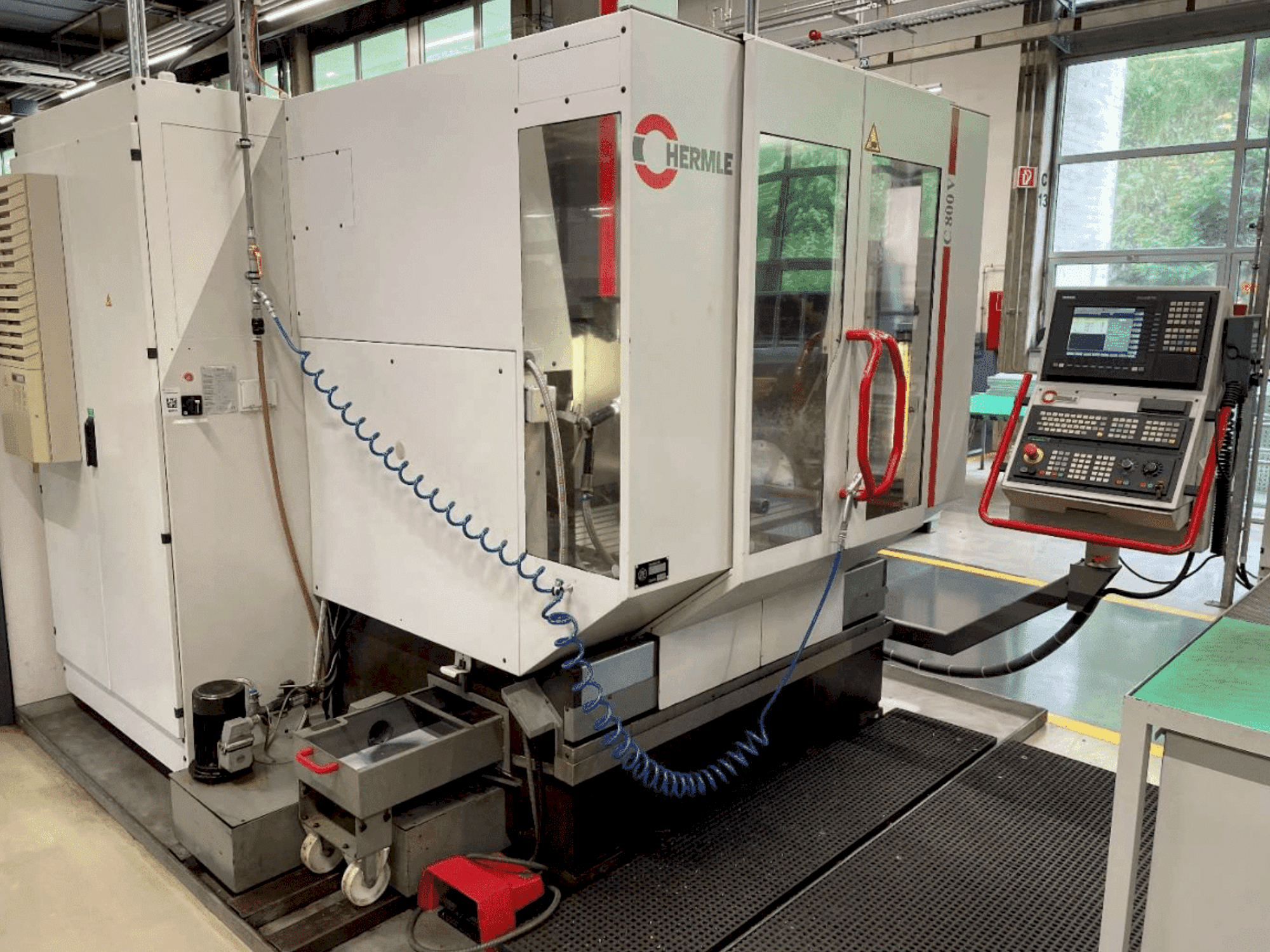

HERMLE - C800VDE-MIL-HER-1999-00003

Makine Avantajları

Teknik Makine Avantajları

• Soğutma sıvısı tankı: 300 l; 3 bar'da 40 l/dak

• Masa boyutu: çalışma yüzeyi yaklaşık 1000 mm x 560 mm

• Alan gereksinimi: 4. 5 x 3. 3 m

• Mevcut birimler: 2

Ekstra Bilgi

Makine hala güç altında

Maksimum 1000 x 560 mm bağlama alanı ile 1500 kg ağırlığa kadar iş parçaları işlenebilir.
Toplam 30 magazin pozisyonlu takım değiştirici

300 litrelik soğutma sıvısı haznesi

Sıkıştırma masası

1000 x 560 mm

Kontrol sistemi

Siemens S 840 D ekran tabanlı yol kontrolü

Soğutma sistemi - yağlama

Soğutma sıvısı haznesi kapasitesi: 300 litre

Akış hızı/basınç: 3 bar'da 40 L/dak

Otomatik yağlama - gres dağıtıcı ile merkezi olmayan

Pnömatik:

Basınçlı hava bağlantısı p ≥ 6,0 bar

Basınçlı hava tüketimi 6,0 bar'da (standart): yaklaşık 9,0 Nm³/saat

İlave üfleme cihazı ile 6,0 bar'da basınçlı hava tüketimi:

+ yakl. 58 Nm³/h

İlave SF iş mili ile 6,0 bar'da basınçlı hava tüketimi:

+ yakl. 26 Nm³/h

Elektrik sistemi:

Çalışma gerilimi: 400 V; 3 PH: 50 Hz

Kontrol gerilimi: 220 V AG; 24 V DC

Toplam bağlı yük (standart makine 8000 veya 15000 rpm) 32 kVA

Toplam bağlı yük (dahili soğutucu beslemesi veya diğer elektrikli seçeneklerle) 43 kVA

Kablo kesiti 16 mm²

Sigorta koruması 63 A

Boyutlar - Ağırlıklar

HERMLE C 800 V - koruyucu muhafaza dahil (U x G x Y) 2,70 × 2,21 × 2,93 m

Alan gereksinimi (U x G) 4,50 × 3,50 m

Toplam ağırlık yaklaşık 7200 kg

Halka magazininde 30 takım pozisyonlu pick-up takım değiştirici

İş mili motor gücü %100 görev döngüsünde 10,5 kW

Hız aralığı: İş mili hızları kademesiz olarak 20 ... 8000 rpm

DIN 2079'a benzer ISO 40 takım tutucu

Takım bağlama hidromekanik, 8000 rpm min*' 11 kN'de bağlama kuvveti

Takım bağlama: hidromekanik, 15.000 dk* 9,3 kN'de bağlama kuvveti

Ön yatakta mil çapı: 70 mm

Besleme tahriki

Her eksen için ayrı besleme motorları - üç fazlı (fırçasız):

X, Y ve 2'de ilerleme aralığı: manuel / program kontrollü:

1 ... 2.000 / 30.000 mm/dak

Tüm eksenlerde besleme kuvveti (%80 görev döngüsünde): 8,000 N

X-Y-Z eksenlerinde travers: 35 m/dak

Mineral döküm kullanımı (8 kat daha yüksek makine sönümlemesi), dişli kutusu yok,

Opsiyonel tavan, basınçlı hava susturucusu, vb.

Aydınlatma

2 halojen lamba ile makine aydınlatması > 500 lux

Çalışma aralığı

Uzunlamasına X ekseni: 800 mm

Enine Y ekseni: 600 mm

Dikey Z ekseni: 500 mm mm

Ölçüm sistemi

Doğrudan ölçüm X, Y, Z:

Çözünürlük 0,1 µm

Giriş birimi 0,1 µm

Artış 0,1 µm
