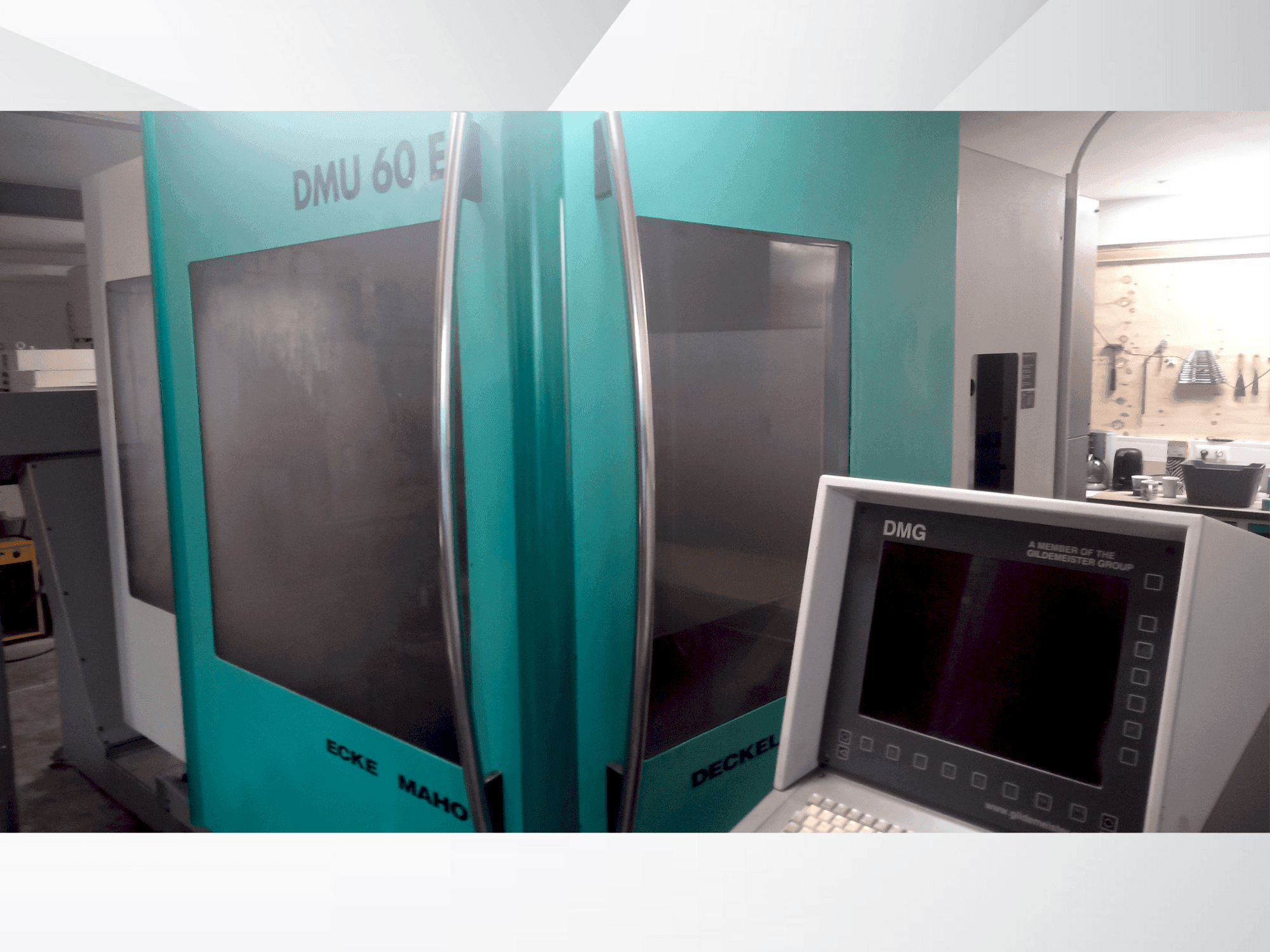

DECKEL MAHO - DMU 60 EDE-MIL-DEC-1999-00009

Ek ekipman

• 24 araç yeri
• 1 x mengene dahil (resim)
• 0 noktalı saat dahildir (x,y,z'yi ölçmek için) (resim)
• hiçbir alet dahil değildir

Makine Faydaları

Teknik Makine Faydalari

• Talaş konveyörü

Ekstra bilgi

Besleme ve hızlı besleme potansiyometreleri, X eksenindeki hareket ölçüm sistemiyle birlikte değiştirilmelidir // Ana tahrik (redüktörsüz)/ Tahrik: Dijital teknolojili AC servo motor/ Mil hızı: Sonsuz programlanabilir: 20 - 12.000 dak-¹/ Kurulum modunda: 20 - 800 dak-¹/ Tork/güç: Şemaya bakın (verimlilik dikkate alınmıştır)./ Not: Özellikler, Heidenhain'dan (N kontrolü) inverter sistemli 350 V (400 V -%10) düşük gerilim için geçerlidir./ Besleme tahriki: Eksenler: X, Y, Z (Dijital teknolojili AC servo motorlar)/ Z ekseni: Çarpışma koruma kavramasıyla./ Besleme hızı (X, Y, Z): 20 - 10.000 mm/dak/ Hızlı hareket: X-, Y-ekseni: 18 m/dak/ Z-ekseni: 15 m/dak/ Kurulum modu (X, Y, Z): 20 - 2.000 mm/dak/ Hareket yönleri ve hassasiyet: Pozisyon ölçüm sistemi: Çözünürlük (X, Y, Z): 0,001 mm/ Giriş çözünürlüğü (X, Y, Z): 0,001 mm/ Pozisyon toleransı (X, Y, Z): ±0,010 mm/ Çalışma aralığı (hareket): X ekseni: 500 mm/ Y ekseni: 525 mm/ Z ekseni: 500 mm/ Ek bilgi: Güç: 26 kVA (güç kaynağına referans)/ Arayüz: RS-232C / RS-422 (230V/1A)/ Mil başı: SK 40 DIN 2079/ Dergili takım değiştirici (opsiyon, yalnızca dikey)/ Dergi konumları 25 adet/ Maksimum takım çapı/ Tüm yuvalar doluyken -80 mm/ - Boş komşu yuvalarla 160 mm/ Mil burnundan itibaren maksimum takım uzunluğu 315 mm/ Otomatik takım değiştirme ile maksimum takım ağırlığı 8 kg/ Maksimum. Toplam takım ağırlığı 100 kg/ Gerekli basınçlı hava yaklaşık 5,5 - 8,0 bar/ Çalışma masası/ Sabit masa: sıkıştırma yüzeyi 1000 x 543 mm/ T yuvalarının mesafesi 63 mm/ T yuvalarının sayısı / boyut 8/14 H7 adet/ Çalışma masalarının izin verilen yükü/ Sabit masa 350 kg
