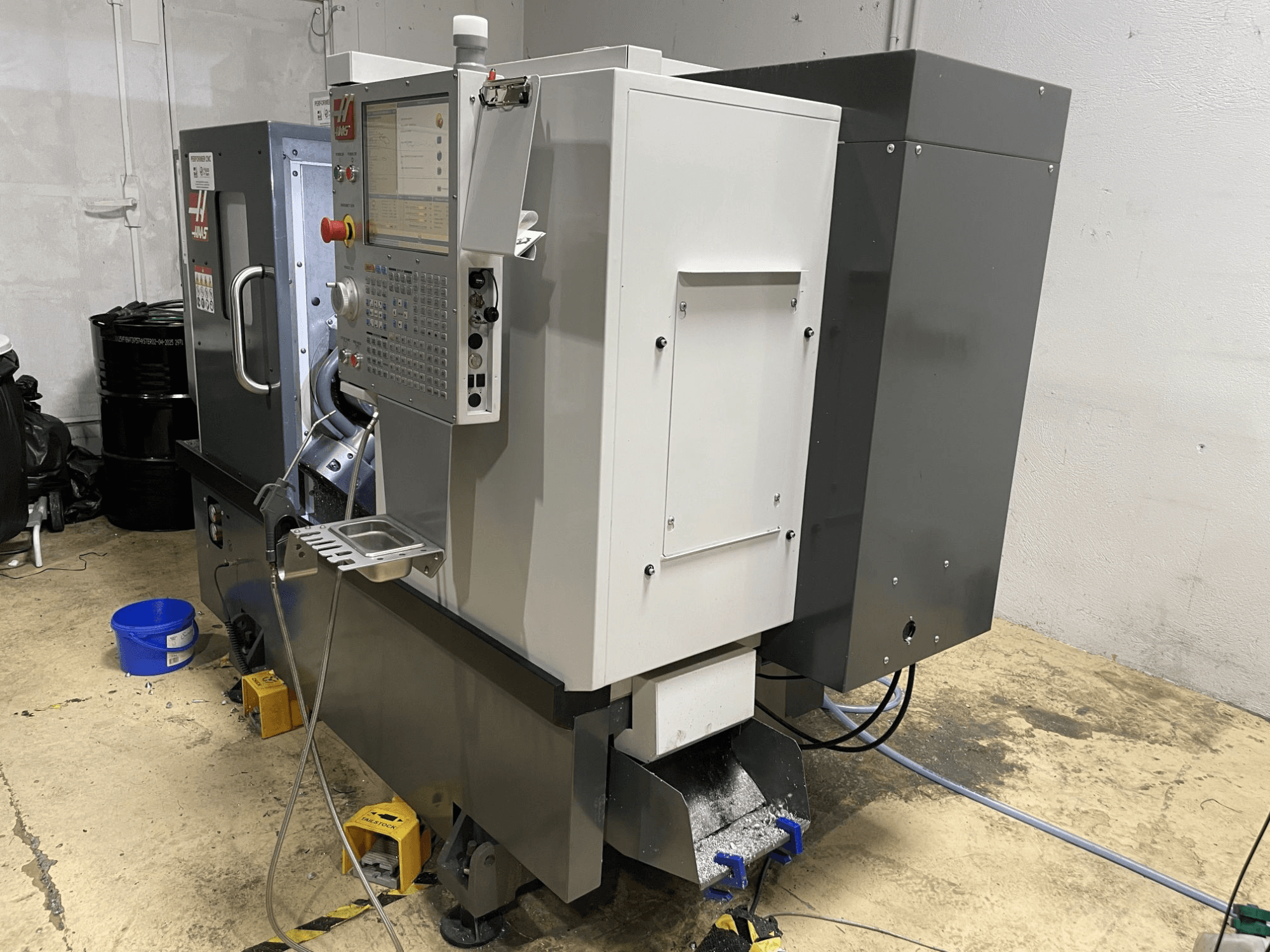

HAAS - ST-15Y FR-TUR-HAA-2020-00001

Kapasiteler

• Mandal boyutu: 210 mm

• Maksimum parça dönüş çapı: 419 mm

• Maks. kesme çapı (BOT veya VDI taret): 305 mm

• Maks. kesme uzunluğu: 406 mm

• Çubuk kapasitesi: 64 mm

İlerleme hızları (hızlı)

• X ekseni: 12,0 m/dk

• Y ekseni: 12,0 m/dk

• Z ekseni: 30,5 m/dk

Eksen motorları (maks. itme gücü)

• X ekseni: 10.676 N

• Y ekseni: 10.231 N

• Z ekseni: 16.458 N

İş mili

• İş mili ucu: A2-6

• Mil deliği: 88,9 mm

• Maks. iş mili torku: 500 dev/dk'da 203 Nm

Ana iş mili C ekseni

• C ekseni gücü: 3,7 kW

• Maksimum hız: 60 dev/dak

• Konumlandırma hassasiyeti: ±0,02°

• Fren sıkıştırma kuvveti: 4448 N

• Fren çapı: 366 mm

• Fren tutma torku: 190 Nm

• Kontrol: Enterpolasyonlu hareket ve konumlandırma

Taret ve takımlar

• Taret sayısı: 1

• Takım yuvası sayısı: 12

• Takım konikliği: VDI40

• Dönen takımlar: Evet

• Aktif takım hızı: 4000 rpm

• Taret konfigürasyonu: 12 konumlu VDI taret

Punta

• Tip: Hidrolik punta

• Kılavuz hareket mesafesi: 95 mm

• Manuel gövde konumlandırma: 508 mm

• İtme aralığı: 623–5027 N

Soğutma sıvısı ve hava

• Soğutma sıvısı kapasitesi: 114 L

• Gerekli hava: 6,9 bar'da 113 L/dk

Elektrik

• Giriş AC gerilimi (3 fazlı yüksek): 440 VAC

• Tam yük akımı (3 fazlı yüksek): 20 A

• Tam yük akımı (3 fazlı düşük): 40 A

Konfigürasyon notları

• C ekseni: Evet

• Y ekseni: Evet

• Tahrikli aletler: Evet

• Karşı mil: Hayır

Çalışma saati: 4.500 saat
