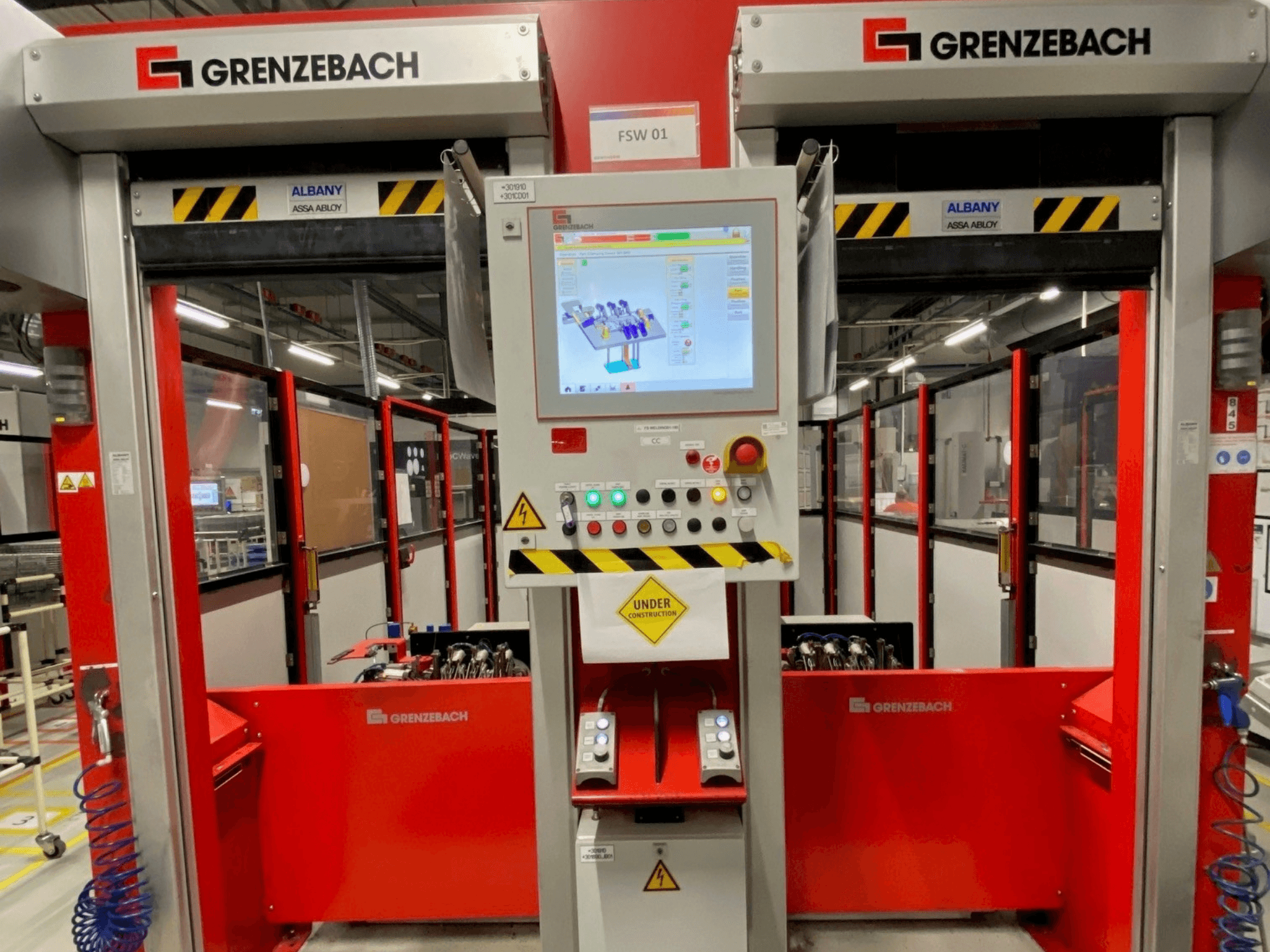

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Konum tekrarlanabilirliği: ±0,08 mm

• Çalışma hacmi: 68 m³

• Montaj konumu: Zemin

• Koruma sınıfı: IP65

• Dikey işlem kuvveti: 8.000 N

• Yatay işlem kuvveti: 8.000 N

• Kontrolör: KUKA KR C4

FSW iş mili

• Üretici: MAG IAS

• Tip: FSW2.2 / HSK63

• Takım tutucu: HSK 63 A

• Maks. iş mili devri: 10.000 dev/dk

• Anma iş mili hızı: yaklaşık 3.900 dev/dak

• Nominal tork S1: 42 Nm

• Maks. tork S6 %40: 52 Nm

• S1 nominal iş mili gücü: yaklaşık 17 kW

• Motor tipi: Asenkron

• Motor nominal akımı: 33 A

• Soğutma: Su/glikol (maks. 5 bar)

• Mil ağırlığı: 90 kg

• Maks. iş mili çapı: 300 mm

• Yaklaşık iş mili uzunluğu: 285 mm

• Rulman tipi: Hibrit

• Rulman çapı: 80 mm

Takım sıkıştırma

• Sistem: MAPAL KS 63-08

• Çekme kuvveti: 18 kN

• Takım sıkıştırma: Manuel

• Mil kuvvet sensörleri: 3 × 120°

İş parçası sıkıştırma / hidrolik

• Üretici: Römheld

• Hidrolik ünite: 8457-104

• Maks. çalışma basıncı: 200 bar

• Çalışma basıncı ayarı: 150 bar

• Akış hızı: 2,0 l/dk

• Depo kapasitesi: 27 l

• Hidrolik sıvısı: HLP 32

• Motor gücü: 0,75 kW

• Besleme: 400 V / 50 Hz

Elektrik / tesisat

• Çalışma gerilimi: 400 V

• Frekans: 50 Hz

• Kontrol gerilimi: 24 V DC

• Güç tüketimi: yaklaşık 28 kW

• Minimum basınçlı hava basıncı: 6 bar

• Basınçlı hava tüketimi: yaklaşık 4 m³/saat

Ek ekipman

• Robot hücresi muhafazası: 301.910 + MCC01

• Koruma kapısı: Assa Abloy Albany RP 300 (EN 13241-1)

• Çalışma alanı güvenliği: Işık perdeleri

• Hidrolik sıkıştırma sistemi (Römheld HPU 8457-104)

• Mil soğutma ünitesi (su/glikol)

• KUKA KR C4 kontrol kabini

• Manuel operatör istasyonu
