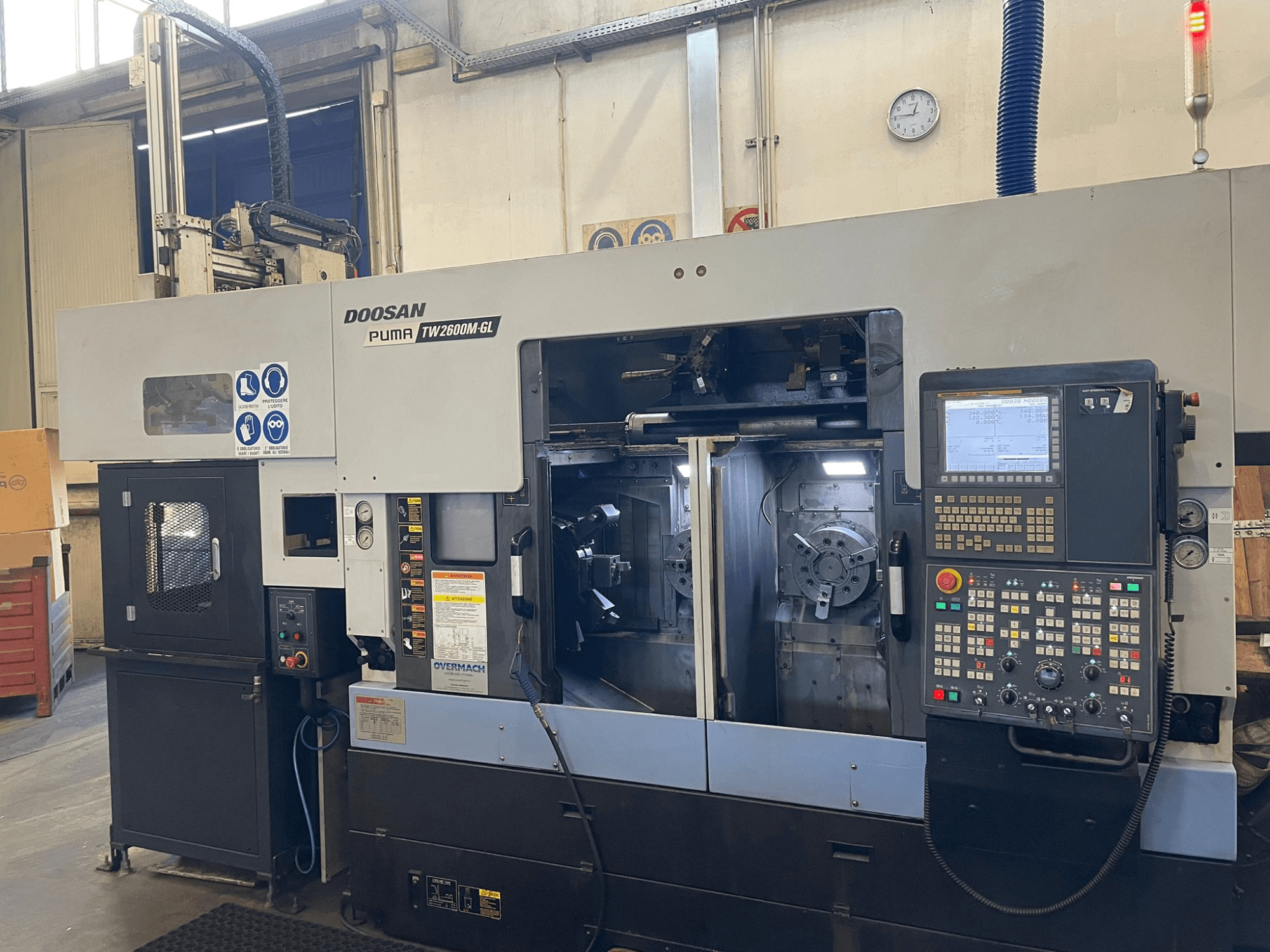

DOOSAN - TW2600 M-GLIT-TUR-DOO-2017-00006

• Kontrol: Doosan-Fanuc i-Serisi (Dijital FANUC, Manuel Kılavuz i, genişletilmiş bellek 512+512 KB, Ethernet, RS-232C, USB, sert kılavuz çekme, takım ofset belleği, ilerleme hızı geçersiz kılma)

• Konstrüksiyon: Dökme demir yatak, ikiz ayrılmış yapı (sol/sağ), 0° eğim

İğler ve Kapasite

• İş mili burnu: ASA A2-6

• Ayna çapı: Ø 255 mm (çift ayna konfigürasyonu)

• Bar kapasitesi: Ø 66 mm

• Maksimum dönüş çapı: Ø 350 mm

• Maksimum dönüş uzunluğu: 245 / 274 mm

• C1/C2 ekseni konumlandırma hassasiyeti: ±0,001° (hidrolik indeksleme)

• İş mili merkezleri arasındaki mesafe: 450 mm

• Mil başına maksimum yük: 260 kg

Eksenler ve Beslemeler

• Seyahatler: X1/X2 = 190 mm; Z1/Z2 = 410 mm; C1/C2 = 360°

• Hızlı travers (X1/Z1, X2/Z2): 24 / 24 m/dak

• Kesme ilerlemesi (X1/Z1, X2/Z2): 12 / 12 m/dak

• Döner eksen beslemesi (C1/C2): 33 rpm

Taretler

• Sağ taret: BMT-55P motorlu taret, 12 istasyon (tümü tahrikli), maksimum takım hızı 5.000 rpm, tahrikli takım motoru 5,5 / 3,7 kW

• Takım arayüzü: Takım şaftı 25 × 25 mm; delik işleme çubuğu Ø 40 mm

• İndeksleme: İstasyon başına 0,2 sn, hidrolik kelepçeli servo indeksleme

Ek ekipman

• Gantry yükleyici Tip A1:

  • Yükleme kapasitesi: max 6 kg

  • Parça çapı: Ø 25 ila Ø 125 mm

  • Parça uzunluğu: 20-100 mm

  • Eksen strokları (X/Y/Z): 710 / 215 / 220 mm

  • Tipik yükleme/boşaltma döngü süresi: 9 sn

  • Çalışma hava basıncı: 5-6 bar

• Parça magazini (devridaim palet sistemi, A1 tipi):

  • Palet sayısı: 14

  • Palet başına maksimum parça: 15

  • Toplam kapasite: 210 parçaya kadar

• Her iki taret için takım paketi:

  • Eksenel takım tutucular: 3 + 3

  • Radyal takım tutucular: 1 + 1

  • Tahrikli takım tutucular: 2 + 2

  • Redüksiyon manşonları: ER-25, Ø 25 mm

• Yüksek basınçlı soğutma sıvısı sistemi

• Talaş konveyörü ve sıçrama koruması
