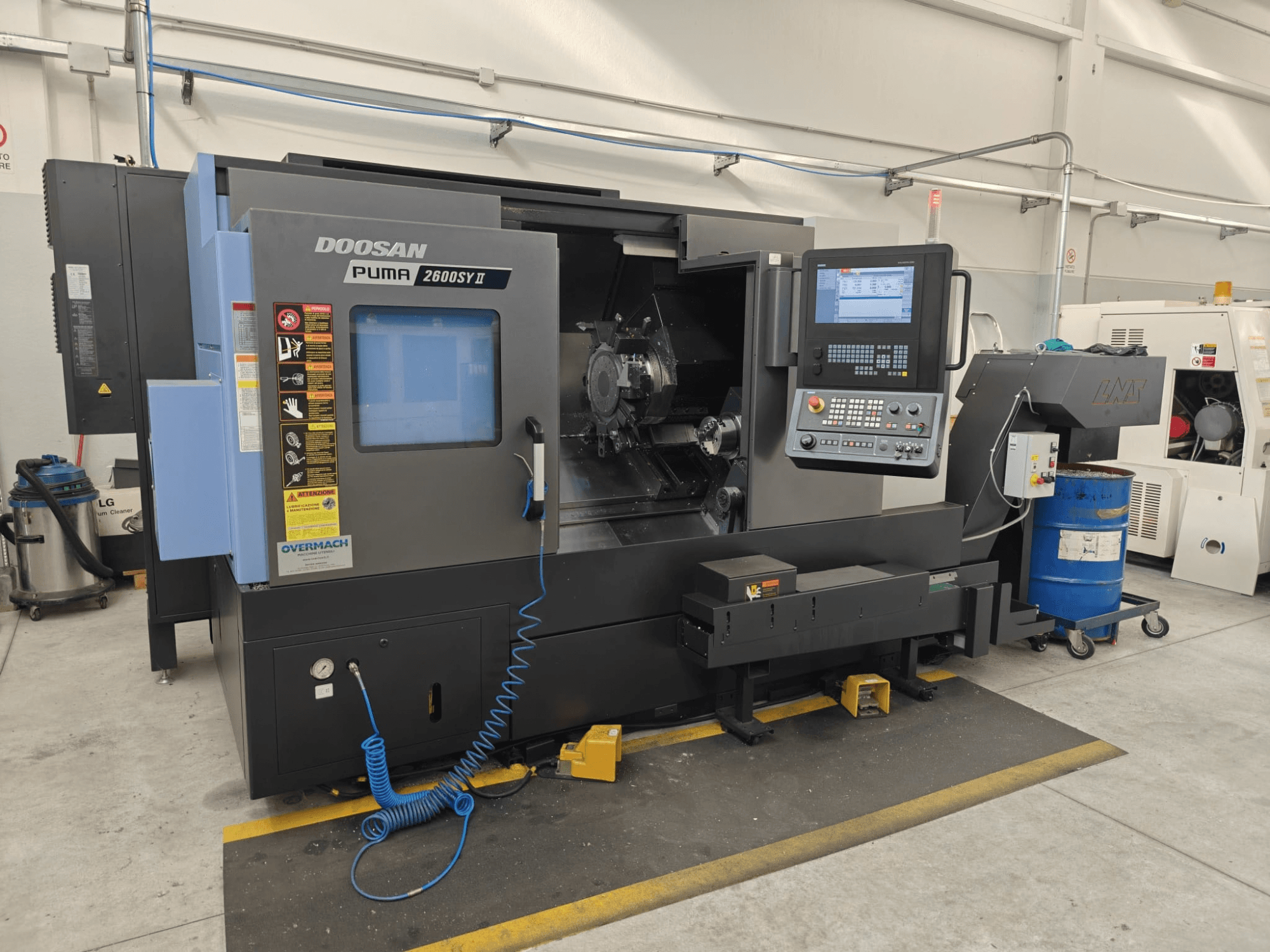

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Kontrol edilen eksenler: X, Z, Y, B, C1, C2

• Eğimli yatak: 30°

Hareket mesafeleri ve hızlı hareket

• B ekseni (alt iş mili) hareket mesafesi: 830 mm

• C1 ekseni: ±360°

• C2 ekseni: ±360°

• Hızlı hareket (X / Z / Y / B): 30 / 30 / 10 / 30 m/dk

Ana iş mili

• Mil ucu: ASA A2-8

• Hidrolik mandren: 254 mm, 3 çeneli

• Maks. tork: 730 Nm

• Mil deliği: 91 mm

• Çekme borusu iç çapı: 82 mm

• Entegre mandren motoru

• C1 konumlandırma çözünürlüğü: 0,001°

Alt mil

• Mil ucu: ASA A2-5

• Hidrolik mandren: 170 mm, 3 çeneli

• Hız aralığı: 60–6.000 rpm

• Motor gücü: 18,2 kW

• Maks. tork: 220 Nm

• Mil deliği: 62 mm

• Çekme borusu iç çapı: 50 mm

• Dahili motor

• C2 konumlandırma çözünürlüğü: 0,001°

• Parça çıkarma stroku: 120 mm

İşleme kapasitesi

• Yatak üzerinde maks. dönüş çapı: 780 mm

• Ön kapıda maks. dönüş çapı: 680 mm

• Kara üzerinde maks. dönüş çapı: 630 mm

• Maks. tornalama çapı: 376 mm

• Merkezler arası maks. tornalama uzunluğu: 760 mm

• Ana iş mili için maksimum çubuk kapasitesi: 81 mm

• Maks. çubuk kapasitesi, alt iş mili: 49 mm

• Merkez dışı frezeleme kapasitesi (Y ekseni): 105 mm (±52,5 mm)

• Maks. konsol iş parçası ağırlığı: 260 kg

• Yardımcı iş mili kullanıldığında maksimum iş parçası ağırlığı: 520 kg

Taret ve tahrikli takımlar

• Taret tipi: BMT-65

• Taret indeksleme konumları: 24

• Takım istasyonları: 12 (12'si de tahrikli)

• İndeksleme süresi: 0,15 / 0,65 sn

• Torna takımı boyutu: 25 × 25 mm

• Delik açma takımı kapasitesi: Ø50 mm / Ø32 mm

• Tahrikli takım hızı: 50–5.000 dev/dak

• Tahrikli takım gücü: 4,1 / 7,79 kW

• Maks. tahrikli takım torku: 79,8 Nm

• ER-32 kapasitesi: Ø3–20 mm

• Sabit diş açma: Evet
