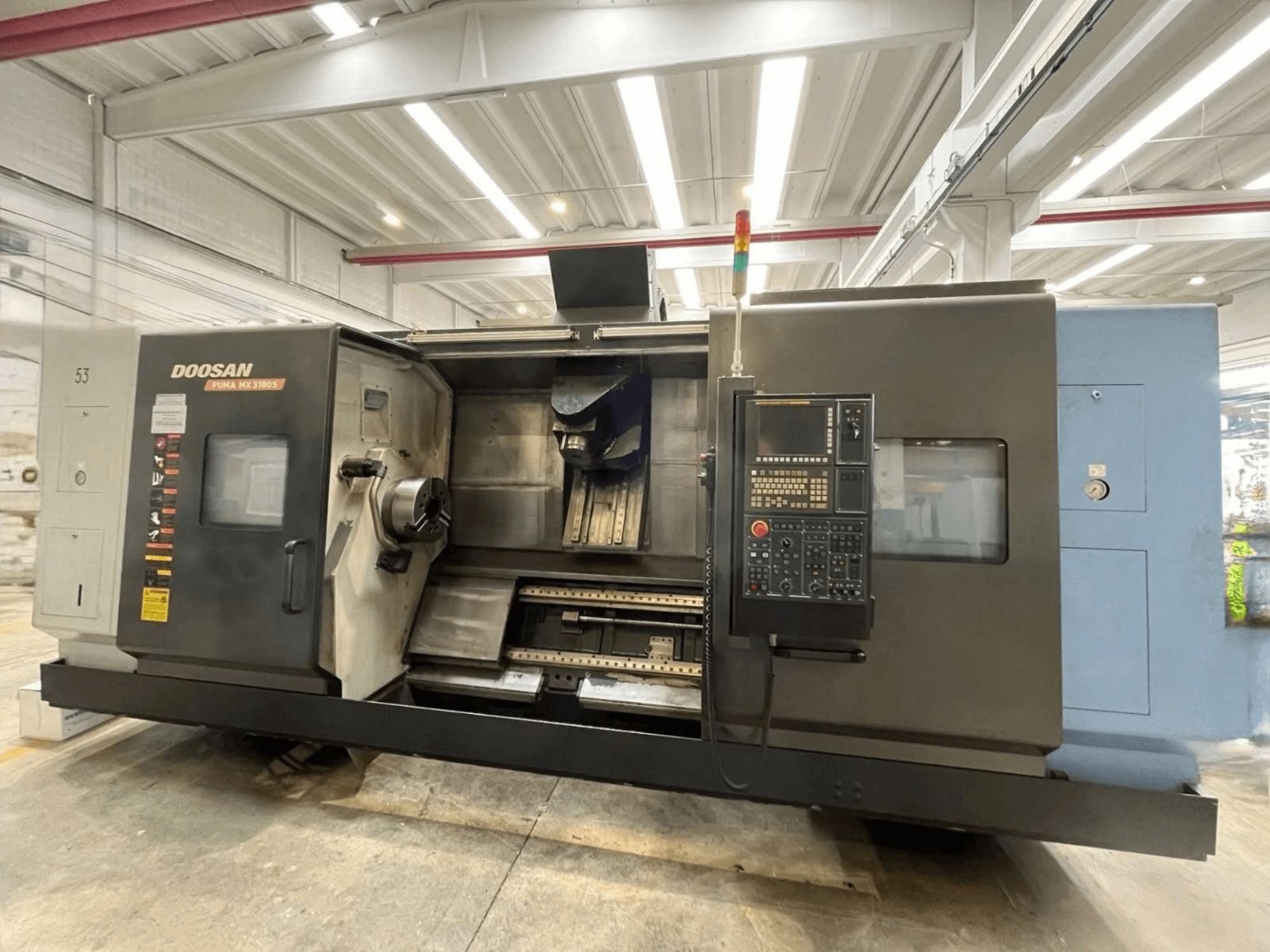

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Yatak: Tüm eksenlerde doğrusal makaralı kılavuzlara sahip dökme demir

Sol iş mili (ana)

• Mil ucu: ASA A2-11

• Mandal: Hidrolik 3 çeneli, Ø315 mm

• Maksimum kullanılabilir güç: 238 rpm

• Maksimum tork: 1.003 / 1.203 Nm

• Dahili iş mili motoru; ön yatak Ø160 mm

• Mil deliği: 115 mm; çekme borusu iç çapı: 103 mm

• C1 konumlandırma: sürekli/enterpolasyonlu, 0,001° çözünürlük, hidrolik iş mili kilitleme

Sağ iş mili (alt)

• Mil ucu: ASA A2-8

• Mandal: Hidrolik 3 çeneli, Ø254 mm

• Hız: 40–4.000 rpm

• Motor gücü (düşük/yüksek elektronik aralık): 15/22 kW | 22/26 kW

• Maksimum kullanılabilir güç: 450 rpm

• Maksimum tork: 398 / 539 / 700 Nm

• Dahili iş mili motoru; ön yatak Ø130 mm

• İş mili deliği: 86 mm; çekme borusu iç çapı: 77 mm

• C2 konumlandırma: sürekli/enterpolasyonlu, 0,001° çözünürlük, hidrolik iş mili kilitleme

Eksen hareket aralıkları

• B (üst taret dönüşü): 240° (±120°)

• A (sağ iş mili kaydırma): 1.550 mm

• C1/C2 (iş mili dönüşü): ±360°

Hızlı hareket / ilerlemeler

• X1 / Z1 / Y: 36 / 36 / 26 m/dk

• A ekseni: 30 m/dk

• B ekseni dönüşü: 42 dev/dk

• C1 / C2 eksenleri: 400 dev/dk

• X1/Z1 enterpolasyon ilerlemesi: 500 mm/devire kadar

Yönlendirilebilir üst taret / freze mili

• Roller Gear Cam (RGC) özellikli B ekseni tahrikli yönlendirilebilir kafa

• Sol veya sağ iş milinde işleme

• B ekseni çözünürlüğü: 0,001°; FANUC 31i-A ile 4 eksene kadar eşzamanlı

• Hirth mekanik kilitleme: kafa yönlendirme 5°; çok kenarlı takımlar için iş mili yönlendirme 30°

• Mil arayüzü: Capto C6 (çift temaslı)

• Hız: 60–12.000 dev/dk

• Motor gücü (düşük/yüksek elektronik aralık): 10/15/18,5 kW | 15/18,5/22 kW

• Maksimum kullanılabilir güç: 1.500 rpm; maksimum tork: 64 / 96 / 118 Nm

• Dahili motor; takım sıkıştırma onayı için hava sensörü

• Merkezi soğutma sistemi; sert diş açma

Otomatik takım değiştirici

• Tip: Zemine monte, çift kollu; uzun Z ekseninde hareketli magazin

• Tahrikler: Servo tahrikli takım değiştirme kolu ve takım zinciri dönüşü

• Koniklik: Capto C6

• Takım değiştirme süresi: takımdan takıma 1,8 s; talaştan talaşa 10 s

• Maks. takım çapı: 130 mm (bitişik boş) / 90 mm (bitişik dolu)

• Maks. takım uzunluğu: 400 mm

İşleme kapasitesi

• Yatak üzerinden maksimum dönüş çapı: 1.000 mm

• Kara üzerinde maksimum dönüş çapı: 700 mm

• Mandaladan maksimum tornalama çapı: 670 mm (üst kafa 0°'de) / 760 mm (üst kafa eğimli)

• Merkezler arası maksimum tornalama uzunluğu: 1.500 mm

• İş mili uçları arası maksimum mesafe: 1.540 mm

• Y ekseni geçiş deliği kapasitesi: Ø230 mm (±115 mm)

• Maks. çubuk kapasitesi: sol Ø102 mm; sağ Ø76 mm

• Maksimum desteksiz iş parçası ağırlığı: sol 400 kg; sağ 220 kg

Soğutma sıvısı ve standart donanım

• Üst iş mili üzerinden yüksek basınçlı soğutma sıvısı: 12 bar

• Üst iş miline harici soğutma sıvısı: 8 bar

• Soğutma sıvısı tankı kapasitesi: 580 litre

• Otomatik yağlama sistemi

• Yüksek verimli soğutuculu merkezi hidrolik sistem

• Isı eşanjörlü elektrik kabini

• Çalışma alanı aydınlatması; 3 renkli alarm/durum lambası

• Kurulum ekipmanı; CE uygunluk beyanı

FANUC 31i-A CNC özellikleri

• 10,4 inç renkli LCD; genişletilmiş klavye

• Manuel Guide-i diyaloglu programlama

• Minimum programlanabilir artış: doğrusal 0,001 mm; döner 0,001°

• Elektronik el çarkı: sabit ve taşınabilir

• Takım telafisi: 499 çift

• Sabit yüzey hızı; rijit diş açma

• Kutupsal/silindirik/heliks interpolasyon; 3B koordinat dönüştürme

• FANUC Özel Makro B; 10 seviyeli alt program iç içe yerleştirme

• Program belleği: 512 KB; 1.000 adede kadar program

• Arayüzler: RS-232C, Bellek Kartı yuvası, Ethernet

• Sol ve sağ iş mili arasında iş mili senkronizasyonu

Ek ekipman

• Talaş konveyörü: menteşeli tip, sağ taraftan boşaltmalı
