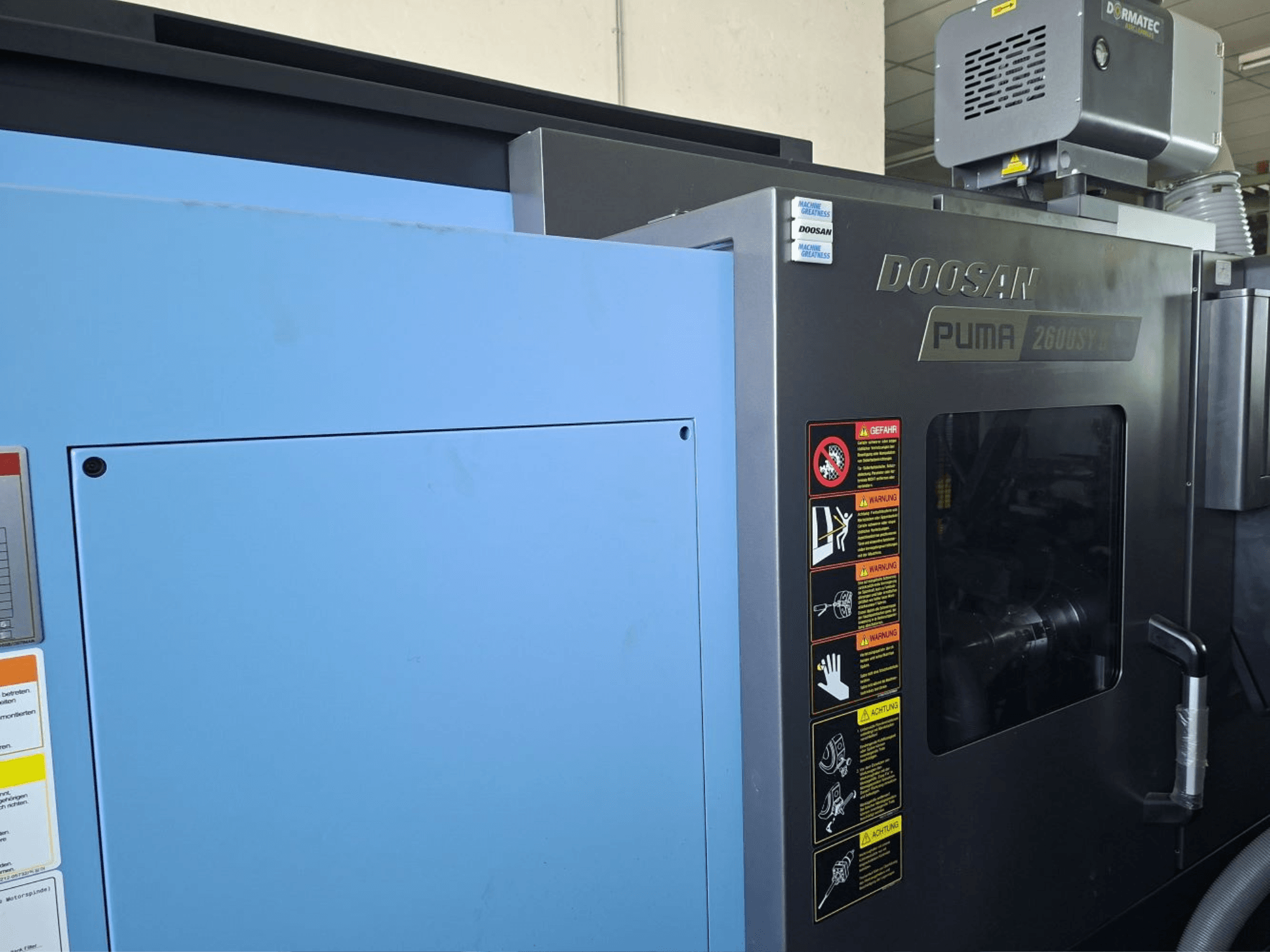

DOOSAN - PUMA 2600 SY IIDE-TUR-DOO-2022-00002

• Siemens S828D ShopTurn 15 inç ekranlı dokunmatik kontrol ekranı

• Tahrikli takımlar, Y ekseni ve alt iş mili ile 6 eksenli konfigürasyon

• Dahili motor milleri olarak ana ve alt mil

• Silindirik makaralı rulman, doğruluk sınıfı P4, ömür boyu yağlama

• Ana iş mili ayna çapı 255 mm

• Alt iş mili ayna çapı 175 mm

• İçi boş sıkıştırma cihazı, hidrolik tahrikli

• İçi boş sıkıştırma silindiri

• 24 istasyonlu takım tareti (BMT65P arayüzü)

• Otomatik takım ölçüm kolu, elektrikli döner

• Dinamik iş mili hız kontrolü

• Punta fonksiyonlu karşı iş mili

• Soğutma sıvısı akışı dakikada maksimum 448 L

• Yağ akışı dakikada 336 L

• X ve Z eksenleri için elektronik emniyet kavraması

• Çalışma alanı yatak üzerinde salınım 780 mm

• Çapraz kızak üzerinde salınım 630 mm

• Maksimum dönüş çapı 255 mm

• Maksimum dönüş uzunluğu 760 mm

• Çubuk kapasitesi 76 mm

• Ayna dahil maksimum iş parçası ağırlığı 250 kg

• Ana iş mili deliği 91 mm

• Maksimum tork yaklaşık 706 Nm

• Alt iş mili deliği 52 mm

• İş mili hızı 6000 rpm'ye kadar

• Motor gücü yaklaşık 18,5 kW

• Tork yaklaşık 118 Nm

• C ekseni ana iş mili: 360° çözünürlük 0.001°, hız 200 rpm, tork yaklaşık 1508 Nm

• C ekseni alt iş mili: 360° çözünürlük 0,001°, hız 200 rpm, tork yaklaşık 121 Nm

• Taret: 24 tahrikli alet istasyonundan 12'si

• Maksimum tahrikli takım hızı 5000 rpm

• Tahrikli alet gücü yaklaşık 7,5 kW

• Tahrikli takım torku yaklaşık 50 Nm

• Hızlı travers X ve Z yaklaşık 30 m/dak; Y yaklaşık 10 m/dak

• Yatak açısı 30°

• Soğutma sıvısı tankı kapasitesi yaklaşık 220 litre

• Soğutma sıvısı pompası basıncı 7 bar

• Hidrolik tank yaklaşık 20 litre

• Merkezi yağlama otomatik sistemi

• Elektrik bağlantısı AC 380 V, 3 fazlı, 50/60 Hz

• Toplam güç yaklaşık 69,27 kVA

Ek ekipman

• LNS menteşeli bantlı talaş konveyörü, sağ taraf, filtrasyonsuz

• Dormatec AF-30P yağ buharı emme sistemi

• Delme çubuğu tutucuları, çap 50 mm ila 25 mm

• Çift delme çubuğu tutucusu, çap 32 mm

• Redüksiyon manşon seti: 40/10, 40/12, 40/16, 40/20, 40/25, 40/32

• U matkap redüksiyon manşonları: 40/20, 40/25, 40/32

• İki adet Eppinger tahrikli takım tutucu BMT65P, düz, harici soğutmalı
