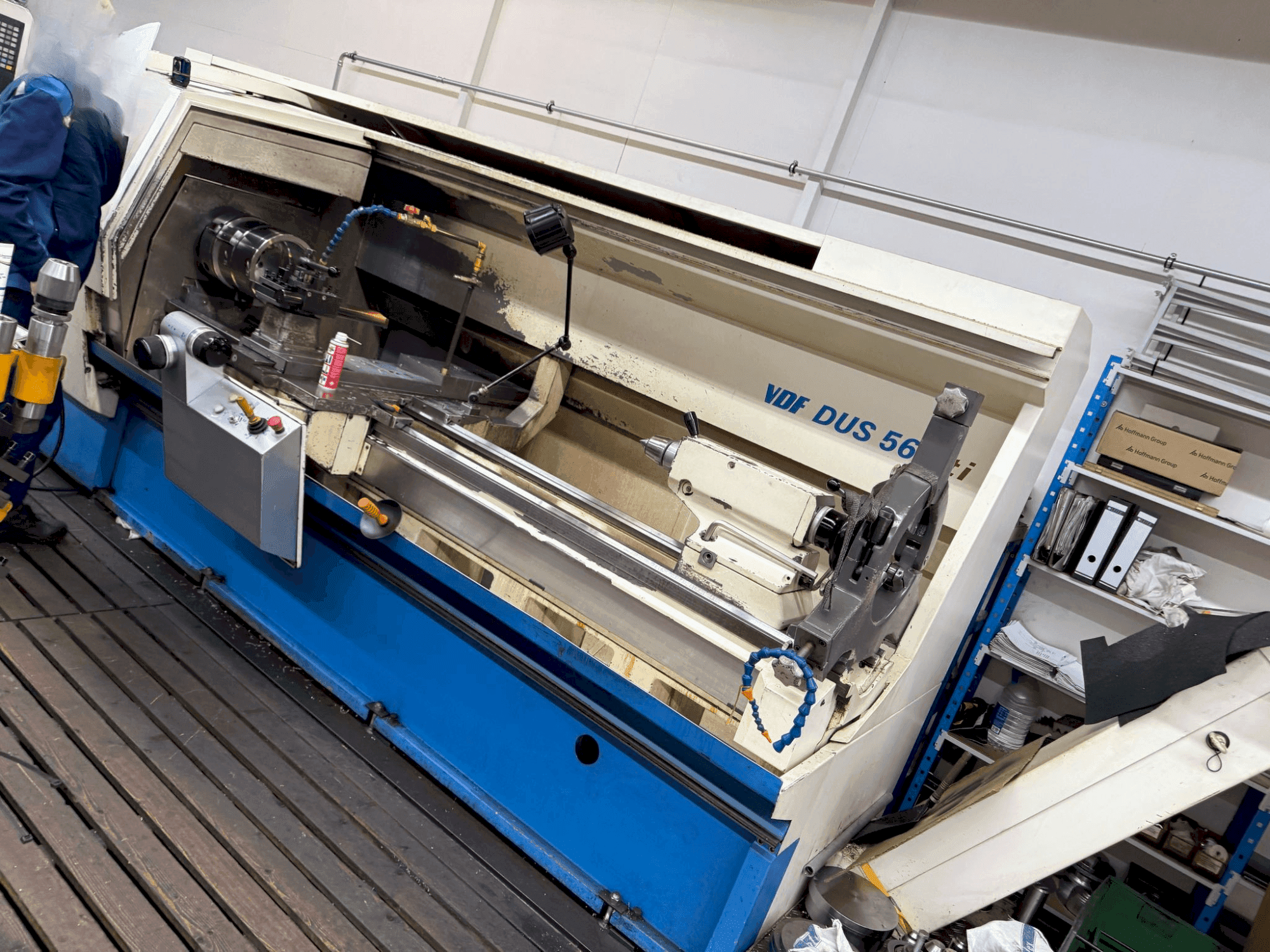

BOEHRINGER - VDF DUS 560 tiDE-TUR-BOE-2001-00001

Ek ekipman

• Diş aralıkları: Metrik dişler (uzunlamasına, düz ve konik) mm 0,1-400

Makine Avantajları

Teknik Makine Avantajları

• Yatak üzerinde sirkülasyon çapı: 570 mm / yüzeye bakan kızak üzerinde sirkülasyon çapı: 365 mm
• Kaplama kızağının hareketi: 345 mm/üst desteğin hareketi: 125 mm / düz ray üzerinde orta yükseklik: 280 mm
• Yatak genişliği: 380 mm / yatak kızağı kılavuz uzunluğu: 520 mm / kızak genişliği: 225 mm / yüz kızağı uzunluğu: 680 mm / üst destek genişliği: 140 mm
• Pinol çapı: 100 mm / quill stroku: 190 mm / tabancanın iç konikliği: mk5/ merkez açısı: 60 derece
• Sıkıştırma ve kılavuzlama cihazı: yüz disk çapı: 560 mm / üç ve dört çeneli aynaların çapı: 250 ... 315 mm/sabit mengenenin en büyük kılavuz çapı: 315 mm/hareketli mengenenin en büyük kılavuz çapı: 160 mm
• Uçma (maks. Ağırlık merkezi mesafesi): 200 mm/kapama cihazının ön kenarından: 400 kg / punta ile: 1000 kg / sürme mengenesi ve 1 ayar mengenesi ile: 1300 kg / sürme mengenesi ve 2 ayar mengenesi ile: 1600 kg
