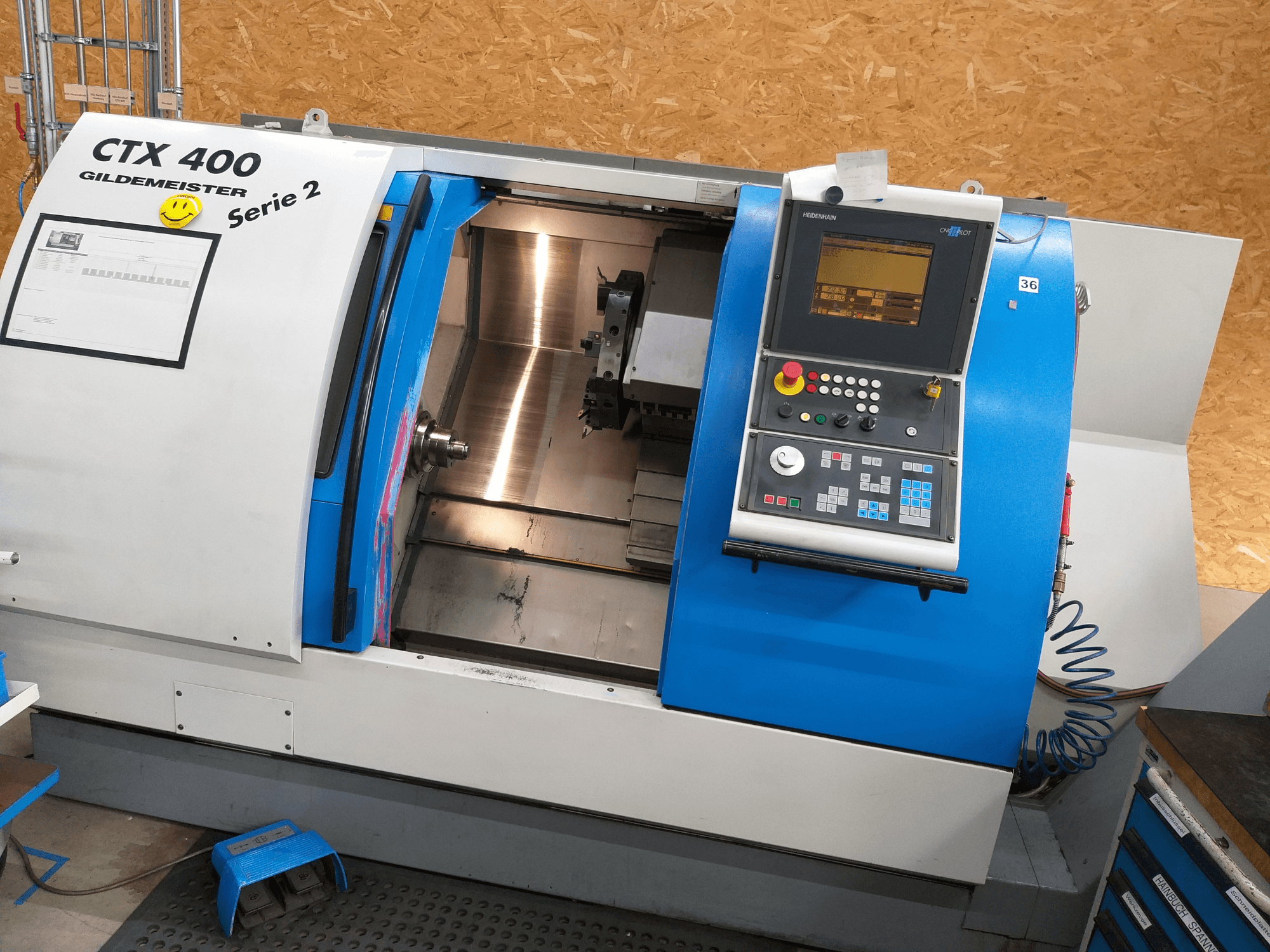

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Kontrol Ünitesi Markası: HEIDENHAIN

• Kontrol Ünitesi Modeli: CNC PILOT

• Merkezler Arası Mesafe: 600 mm

• Yatak Üzerindeki Dönme Çapı: 570 mm

• Çapraz Kızak Üzerindeki Dönme Çapı: 470 mm

• Maksimum Torna Çapı: 420 mm

• İş Mili Ucu: DIN 55026 Düz Flanş Boyutu 170h5

• Ön Yatak Çapı: 120 mm

• Mil Deliği: 79 mm

• Maksimum Mandren Çapı: 250 mm

• Maksimum Tork: 320 Nm

• Taret Tipi: Diskli Taret

• Takım Sistemi: VDI 20/20

• Punta Konisi: MK4

• Punta Mil Çapı: 80 mm

• Punta Milinin Hareket Mesafesi: 550 mm

• X Ekseni İlerleme Tahriki: 3,3 kW

• Z Ekseni İlerletme Tahriki: 3,3 kW

• Yağlama Pompası Gücü: 0,1 kW

• Soğutma Suyu Pompası Gücü: 1,4 kW

• Hidrolik Pompa Gücü: 1,5 kW

• X Ekseni Hızlı Hareket: 24000 mm/dk

• Z Ekseni Hızlı Hareket: 20.000 mm/dk

• İlerleme Hızı: 0,025–7000 mm/dk

• Diş Aralığı Aralığı: 0,025–3500 mm/dk

• Soğutma Sıvısı Tankı Kapasitesi: 100 L

• Güç Kaynağı: 400 V

• Frekans: 50 Hz

• Bağlı Yük: 44 kVA

• Anma Akımı: 64 A

• Kontrol Gerilimi: 24 V

• Çalışma Süresi: 58.132 saat

• CE Sertifikalı

• Gösterildiği gibi teslimat kapsamı, 3 adet dahili sıkıştırma kafası dahil

• Gösterildiği gibi konfigürasyon: VDI30 diskli taret

Opsiyonel:

• Punta

• Talaş konveyörü
