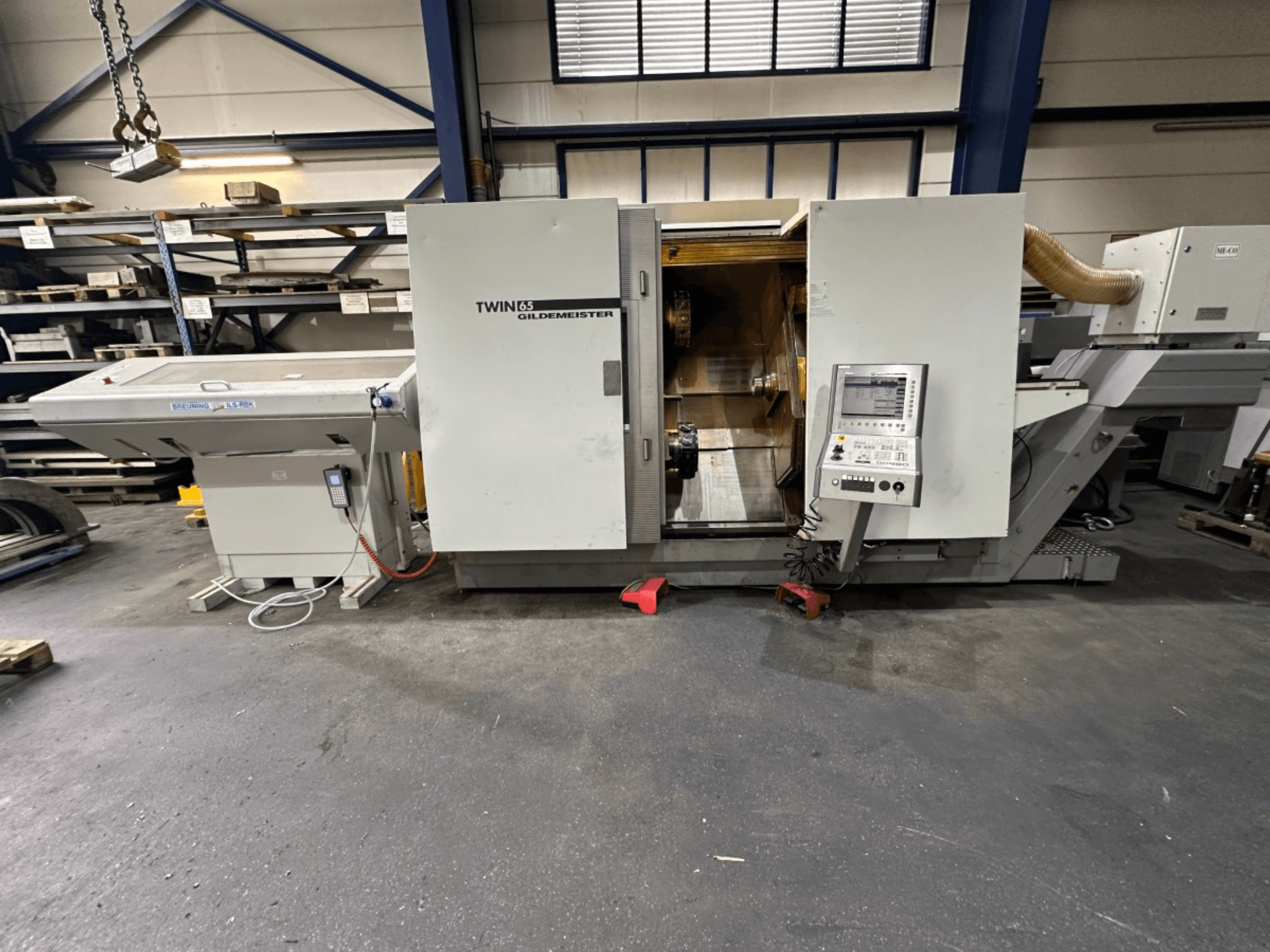

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• 2 adet mevcut, aynı model makine

• Makine tasarımı: 60° eğimli yatak

• Kılavuz raylar: Makaralı kılavuz raylar

• Maksimum tornalama çapı: 250 mm

• Maks. tornalama çapı (standart): 120 mm

• Maks. tornalama uzunluğu: 900 mm

• X1 hareket mesafesi (üst kızak): 300 mm

• Z1 hareket mesafesi (üst kızak): 650 mm

• Y1 hareket mesafesi (isteğe bağlı): ±40 mm

• X2 hareket mesafesi (alt kızak): 180 mm

• Z2 hareket mesafesi (alt kızak): 650 mm

• X3 hareket mesafesi (karşı mil): 175 mm

• Z3 hareket mesafesi (karşı iş mili): 670 mm

• Ana iş mili mandren boyutu: 175 / 200 mm

• Maksimum çubuk çapı (redüksiyon boruları olmadan): 62 / 65 mm

• Mil deliği çapı: 79 mm

• Mil burun çapı: 170 mm

• Pens çapı: 66 mm

• Ön yatak çapı: 120 mm

• Ana mil gücü (40/100% ED): 35 / 25 kW

• Ana mil hız aralığı: 5000 rpm'ye kadar

• Ana mil torku (40/100% ED): 370 / 270 Nm

• Mil tahrik tipi: Entegre mil motorlu AC motor

• C ekseni: Yönlendirilmiş durdurma ve konturlama için entegre

• C ekseni hızı: 2000 rpm

• C ekseni tutma torku: 270 Nm

• Karşı iş mili gücü (40/100% ED): 26 / 21 kW

• Karşı mil hız aralığı: 5000 rpm'ye kadar

• Karşı mil torku (40/100% ED): 290 / 230 Nm

• C ekseni (karşı iş mili) hızı: 2000 rpm

• C ekseni (karşı mil) tutma torku: 230 Nm

• Hızlı hareket X/Z (kayan 1): 30 / 30 m/dk

• X/Z besleme kuvveti (kızak 1): 4,0 / 7,0 kN

• X/Z konumlandırma çözünürlüğü: 0,0005 mm

• Motor torku X/Z: 6 / 10,5 Nm

• Motor hızı X/Z: 3000 dev/dak

• Bilyalı vida aralığı X/Z: 20x32 / 20x40 mm

• Hızlı hareket X/Y/Z (Y ekseni ile): 30 / 15 / 30 m/dk

• İlerleme kuvveti X/Y/Z: 4,0 / 4,0 / 7,0 kN

• Konumlandırma çözünürlüğü X/Y/Z: 0,0005 mm

• Motor torku X/Y/Z: 6 / 6 / 10,5 Nm

• Motor hızı X/Y/Z: 3000 dev/dak

• Bilyalı vida adım aralığı X/Y/Z: 20x32 / 10x32 / 20x40 mm

• Hızlı hareket X/Z (kayan 2): 30 / 30 m/dk

• İlerleme kuvveti X/Z (kayan 2): 4,0 / 7,0 kN

• Konumlandırma çözünürlüğü X/Z (kayan 2): 0,0005 mm

• Motor torku X/Z (kayan 2): 6 / 10,5 Nm

• Motor hızı X/Z (kayan 2): 3000 dev/dak

• Bilyalı vida adım mesafesi X/Z (2. kızak): 20x32 / 20x40 mm

• Hızlı hareket X/Z (karşı mil kızak): 15 / 30 m/dk

• İlerleme kuvveti X/Z (karşı iş mili kaydırma): 4,0 / 7,0 kN

• Konumlandırma çözünürlüğü X/Z (karşı mil): 0,0005 mm

• Motor torku X/Z (karşı iş mili): 10,5 / 10,5 Nm

• Motor hızı X/Z (karşı iş mili): 3000 dev/dk

• X/Z eksenli bilyalı vida adım aralığı (karşı mil): 10x32 / 20x40 mm

• Takım istasyonu sayısı: 12

• Takım tutucu: VDI 30

• Takım değiştirici tipi: Taret

• Takım şaftı boyutu (DIN 69880): 30 / 40 mm

• Tahrikli takım istasyon sayısı: 12

• Tahrikli takımlar: 12 istasyonun tamamı tahrikli takımlara uygundur

• Tahrikli takım gücü (40/100% ED): 11,7 / 8,4 kW

• Tahrikli takım torku (40/100% ED): 28 / 20 Nm

• Tahrikli takım hızı: 4000 rpm'ye kadar

• Punta stroku (isteğe bağlı): 300 mm

• Punta kuvveti: 150 / 630 daN

• Merkez boyutu: MK 4

• Hidrolik tank kapasitesi: 20 l

• Hidrolik pompa gücü: 2,2 kW

• Maksimum hidrolik basınç: 90 bar

• Ana mil sıkıştırma basıncı: 80 bar

• Karşı mil sıkıştırma basıncı: 70 bar

• Punta baskı basıncı: 50 bar

• Soğutma sıvısı tankı kapasitesi: 250 l

• Soğutma sıvısı pompası gücü: 1,7 kW

• 6 bar'da soğutma sıvısı akış hızı: 20 l/dk

• Elektrik bağlantısı/toplam güç: 65 kVA

• Çalışma gerilimi: 400 V

• Frekans: 50 Hz

• Sigorta koruması: 125 A

• Gerilim toleransı: +%6 / -%10

• Makine uzunluğu: 5032 mm

• Makine derinliği: 3048 mm

• Makine yüksekliği: 2445 mm

• Makine ağırlığı: 10000 kg

• İşleme sırasındaki gürültü seviyesi: 77 dB(A)

• Boşta çalışma sırasında gürültü seviyesi: 78 dB(A)

Ek donanım

• Dokunmatik prob

• Talaş konveyörü

• Dahili soğutma sıvısı beslemesi
