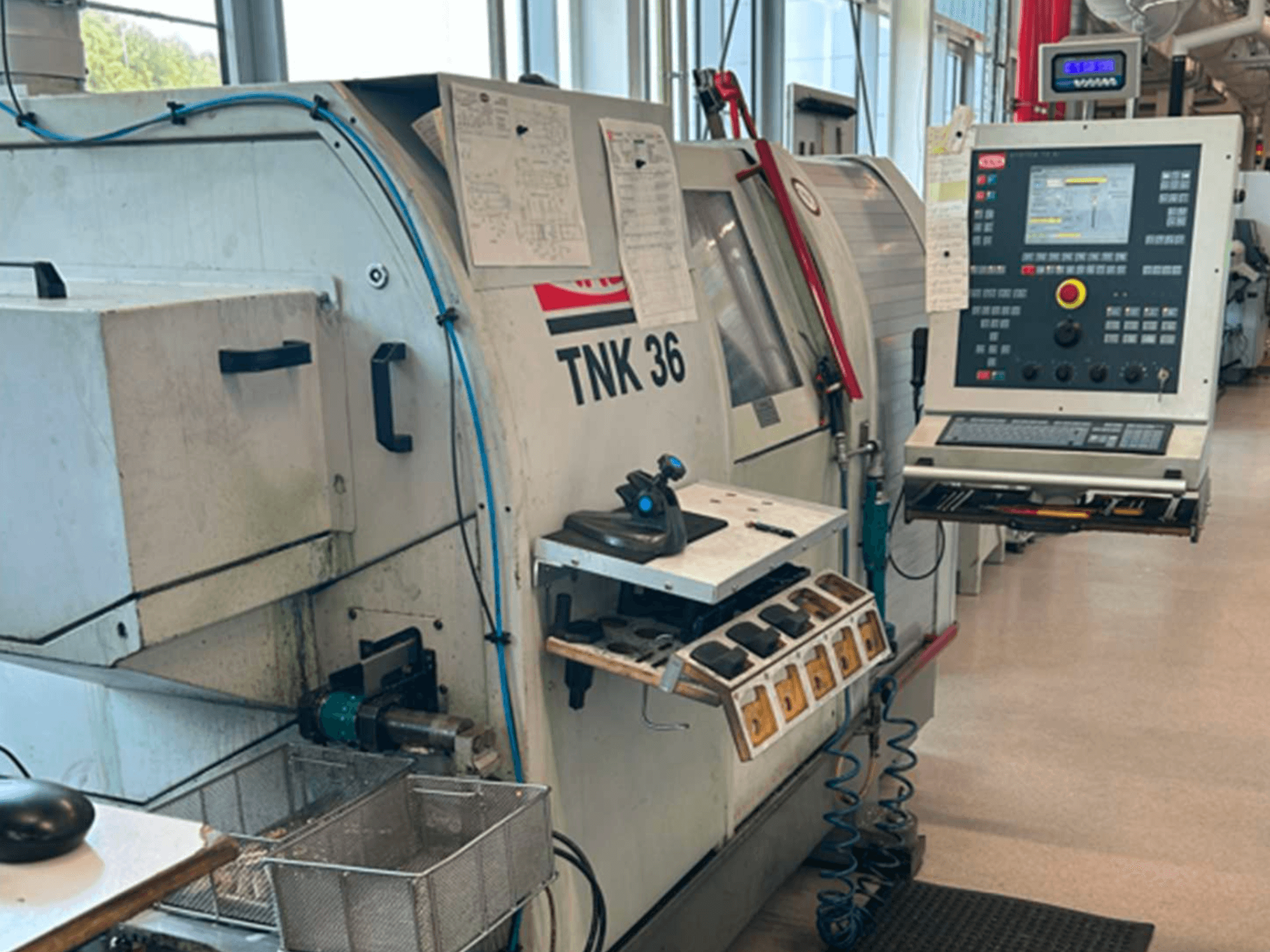

Bu 10 eksenli TRAUB TNK 36 yatay torna tezgahı 2002 yılında üretilmiştir. Ana mil hızı 6.300 dev/dk ve karşı mil hızı 6.300 dev/dk’dır. Makine, maksimum 32 mm iş parçası çapı ve yaklaşık 360 litre soğutma sıvısı tankı kapasitesine sahiptir. Yüksek kaliteli tornalama özellikleri arıyorsanız, satışa sunduğumuz TRAUB TNK 36 makinesini değerlendirin. Daha fazla bilgi için bizimle iletişime geçin.
Genel bakış
- marka: TRAUB
- yıl: 2002
- MODEL: TNK 36
- üretim saatleri: 147007
- uygulama tipi: Dönen
- Yer: Almanya
- makine tipi: Yatay Torna Makinesi
- kontrol ünitesi markası: TRAUB
Teknik Bilgiler - TRAUB TNK 36
Kontrol Ünitesi
- Kontrol Markası: TRAUB
- Kontrol Modeli: TX8i (64-bit)
Hareket
- Eksen Sayısı: 10
- X ekseni hareketi: 370 mm
- Z ekseni hareketi: 250 mm
Teknik Özellikler
- Karşı Mili: Evet
- Tahrikli Takımlar: Evet
- Maks. Çubuk Çapı: 36 mm
- Maks. İş Parçası Çapı: 32 mm
- Mili Gücü: 10.7 kW
- Mili Hızı: 6300 RPM
- Mili Üzerinden Soğutma: Evet
- Takım istasyon sayısı: 22
Ek bilgi
14 inç düz ekran
Elektrik dolabında ek V24 RS232 arayüzü
Elektrik kabininde MDE arayüzü (makine durumu ve parça sayacı)
Kompanzasyon mandreni olmadan sabit diş açma
C ekseni için Polyform işlevi
Takım izleme
Ana iş mili deliği: 36 mm
Ana iş mili tahrik gücü: AC 6,7 / 10,7 kW
Ana mil C ekseni
Motorlu karşı mil
Karşı iş mili deliği: 32 mm
Karşı mil hızı: 6.300 rpm
Karşı mil Z ekseni hareket mesafesi: 250 mm
Karşı mil Z ekseni hızlı hareketi: 30 m/dk
Karşı mil C ekseni
Karşı sıkıştırma basıncı cihazı
İş parçası çıkarıcı
Artırılmış ilerletme kuvveti
Hainbuch Axfix mandren
X2 hareket mesafesi: 50 mm
Y2 hareket mesafesi: ±20 mm
Z2 hareket mesafesi: 100 mm
X2 hızlı hareket: 15 m/dk
Y2 hızlı hareket: 15 m/dk
Z2 hızlı hareket: 15 m/dk
12 tahrikli takım (merkezi tahrik yoluyla)
Tahrikli takım hızı: 6.000 dev/dk
Elektronik dişli kutusu
X3 hareket mesafesi: 370 mm
Z3 hareket mesafesi: 250 mm
X3 hızlı hareket: 30–60 m/dk
Z3 hızlı hareket: 30 m/dk
5 tahrikli takım
Takım tutucu çapı: 40 mm
Tahrikli takım hızı: 6.000 dev/dk
Artırılmış ilerletme kuvveti
X4 hareket mesafesi: 73 mm
Y4 hareket mesafesi: ±50 mm
X4 hızlı hareket: 15 m/dk
Y4 hızlı hareket: 15 m/dk
5 tahrikli takım
Takım tutucu çapı: 40 mm
Tahrikli takım hızı: 6.000 dev/dak
Sol tarafta iş parçası konveyörü
Pnömatik iş parçası tutucu
Kavrama çeneleri: Ø5–8 mm / Ø8–20 mm / Ø20–36 mm
Maksimum iş parçası uzunluğu: 200 mm
Maksimum iş parçası çapı: 32 mm
RESY kompakt bant filtresi
Soğutma ünitesi
Soğutma sıvısı tankı kapasitesi: yaklaşık 360 l
Soğutma sıvısı basıncı: 7 bar
Soğutma sıvısı akış hızı: 50 l/dk
Takım içinden geçen soğutma sıvısı: 30 bar
Soğutma sıvısı tabancası
Bağlı yük: 22 kW
İsteğe bağlı ekipman, dahil değildir:
KNOLL 240S-1/100 menteşeli kayışlı talaş konveyörü (boşaltma yüksekliği: 950 mm)
Çubuk besleyici hazırlığı (kılavuz borular Ø25 / Ø36)
Dönen iş parçası durdurucu (16 × 16 mm şaft)
Brankamp CMS 100 çarpışma izleme (ana ve karşı iş mili)
FMB Turbo 5-42 XT / 3200 "C" çubuk besleyici
Statik ve tahrikli takım tutuculardan oluşan temel set dahildir
*Gösterilen veriler ile gerçek değerler arasında farklılıklar olabilir, bu durum satış temsilcisi tarafından teyit edilmelidir.
