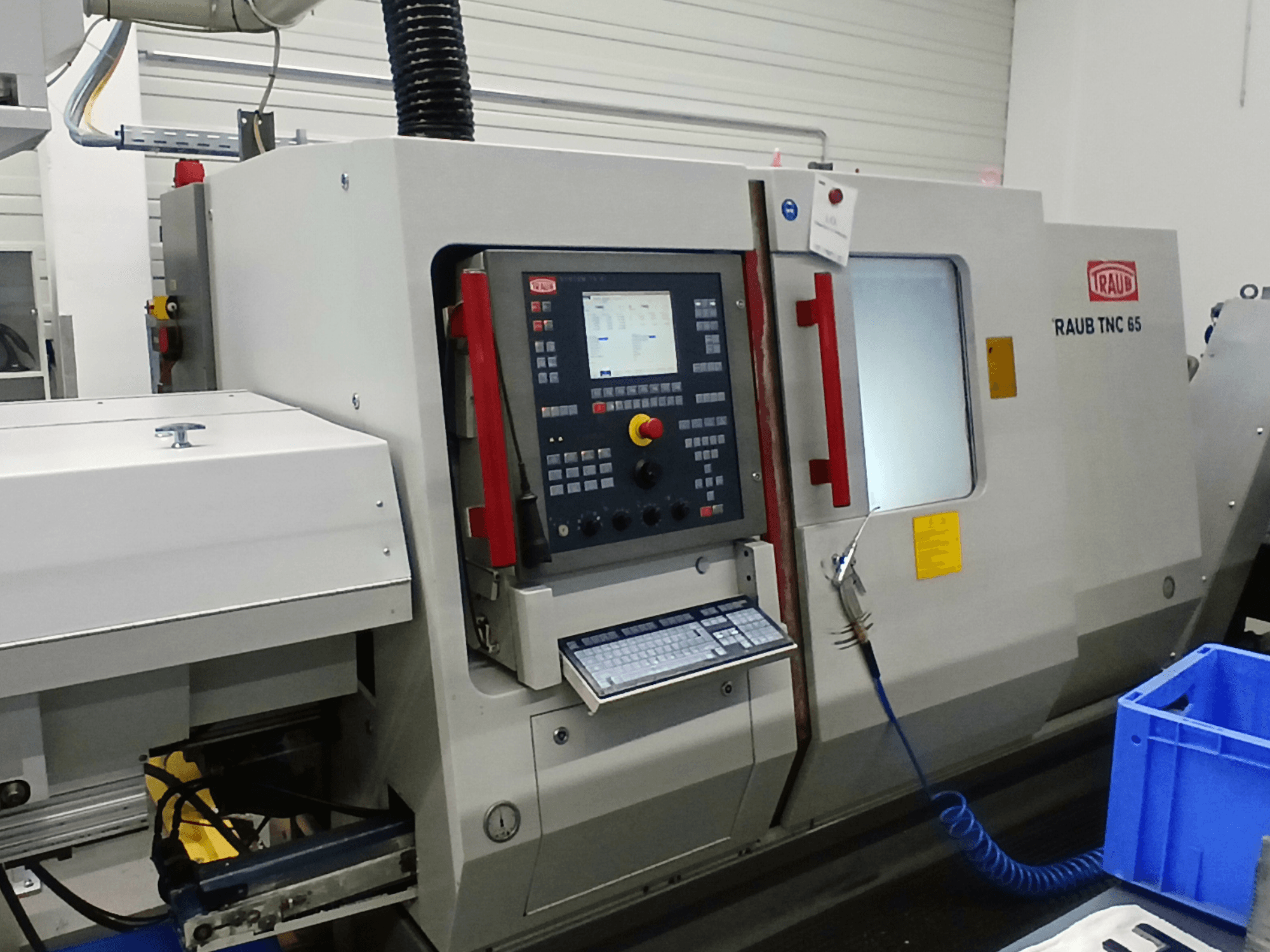

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Kontrol sistemi: 64 bit RISC yüksek performanslı işlemci ve ek PLC yüksek performanslı işlemci, entegre PC ile TX8i
- TFT renkli düz ekranlı ve elektronik el çarklı TX8i kumanda
- 460V / 400V / 380V / 220V / 200V, 50 Hz için çok aralıklı transformatör
- Makine çalışma gerilimi: 400V 50 Hz
- Aksesuarlar çalışma gerilimi: 230V 50 Hz
- Kontrol gerilimi: 24V DC
- Tanımlanmış kesme kenarı ile metal ve plastiklerin işlenmesi için tasarlanmıştır
- Maksimum dönüş uzunluğu: 450 mm
- Ana iş mili deliği: 65 mm
- İş mili geçiş deliği: 65 mm
- Pens sistemine bağlı olarak maksimum sıkıştırma çapı: 60 mm
- Ön yatak çapı: 66 mm
- Standart pens: DIN 6343
- Maksimum sıkıştırma çapı: 65 mm
- Ana iş mili torku: 230 Nm
- Ana iş mili C ekseni sayısal kontrollü
- X ekseni hızlı travers/besleme hızı: 7,5 m/dak
- X ekseni besleme kuvveti %100 görev döngüsünde: 5000 N
- X ekseni vidalı mil: 32×5 mm
- Z ekseni hızlı travers/besleme hızı: 10 m/dak
- 100 görev döngüsünde Z ekseni besleme kuvveti: 8000 N
- Z ekseni vidalı mil: 32×10 mm
- Y ekseni hızlı travers/besleme hızı: 3 m/dak
- Y ekseni hareketi: ±35 mm
- 100 görev döngüsünde Y ekseni besleme kuvveti: 8000 N
- Y ekseni vidalı mil: 25×5 mm
- Alet istasyonları: 10 (14 opsiyonel)
- Takım tutucu boyutu: Ø30×55 mm
- Alternatif takım tutucu boyutu: Ø25×48 mm
- Takım sapı boyutu: 20×20 mm
- Alternatif takım sapı boyutu: 16×16 mm
- Karşı iş mili maksimum hızı: 4000 rpm
- Karşı mil maksimum sıkma çapı: 65 mm
- Karşı iş mili gücü: 11 kW
- Karşı iş mili sabit güç aralığı: 1:8
- Karşı mil torku: 210 Nm
- Karşı iş mili hızlı travers/besleme hızı: 10 m/dak
- Karşı iş mili hareketi: 520 mm
- 100 görev döngüsünde karşı iş mili besleme kuvveti: 6000 N
- Karşı milli bilyalı vida: 32×20 mm
- Hız-senkron kontrollü karşı iş mili C ekseni
- Takım tahrik tareti 1: 3,1 kW, 4000 rpm
- Takım tahrik tareti 2: 3,1 kW, 4000 dev/dak
- Eksen motoru izleme yoluyla aşınma ve kırılma kontrollü takım izleme TX8i
- Dengeleme aynası olmadan diş kesme
- C ekseni ile frezeleme programlaması için TRAUB Polyform yazılımı (ön, uzunlamasına, silindirik yüzey)
- RJ45 arayüzü ile Ethernet ağ bağlantısı hazırlığı
- Tanımlanmış son konuma sahip Z/V ekseni karşı iş mili yazılımı (yüz transferi)
- Hidrolik sistem basıncı: 70 bar
- Hidrolik tank kapasitesi: 70 l
- Soğutma sıvısı pompa basıncı: 12 bar
- Talaş konveyörü ile soğutma sıvısı tankı kapasitesi: 435 l
- Elektrik bağlantılı yük: 39 kW
- Tezgah mili ve elektrik dolabı ile makine ağırlığı: 5200 kg
- Gürültü seviyesi: 73 dB(A)
- İzin verilen ortam sıcaklığı: 5-40 °C
- 40°C'de maksimum bağıl nem: 50 %
- Çalışma alanı taret bölümü: 450 mm
- İş miline kadar çalışma alanı: 520 mm
- Toplam çalışma alanı: 728 mm
- Karşı iş mili konturuna minimum mesafe F: 127 mm

- Makinenin taret 1'de bir Y ekseni vardır, ancak taret 2'de yoktur

Ek ekipman

- Taret 2'de tutuculu iş parçası boşaltma cihazı
- Menteşeli bantlı talaş konveyörü, boşaltma yüksekliği 1200 mm
- Programlanabilir basınç kademeleri 20/5 bar olan yüksek basınçlı soğutma sıvısı sistemi
- Emme ve filtre sistemi için hazırlık, bağlantı Ø200 mm, 400V priz
- Çubuk besleyici arayüz hazırlığı DNH 61
