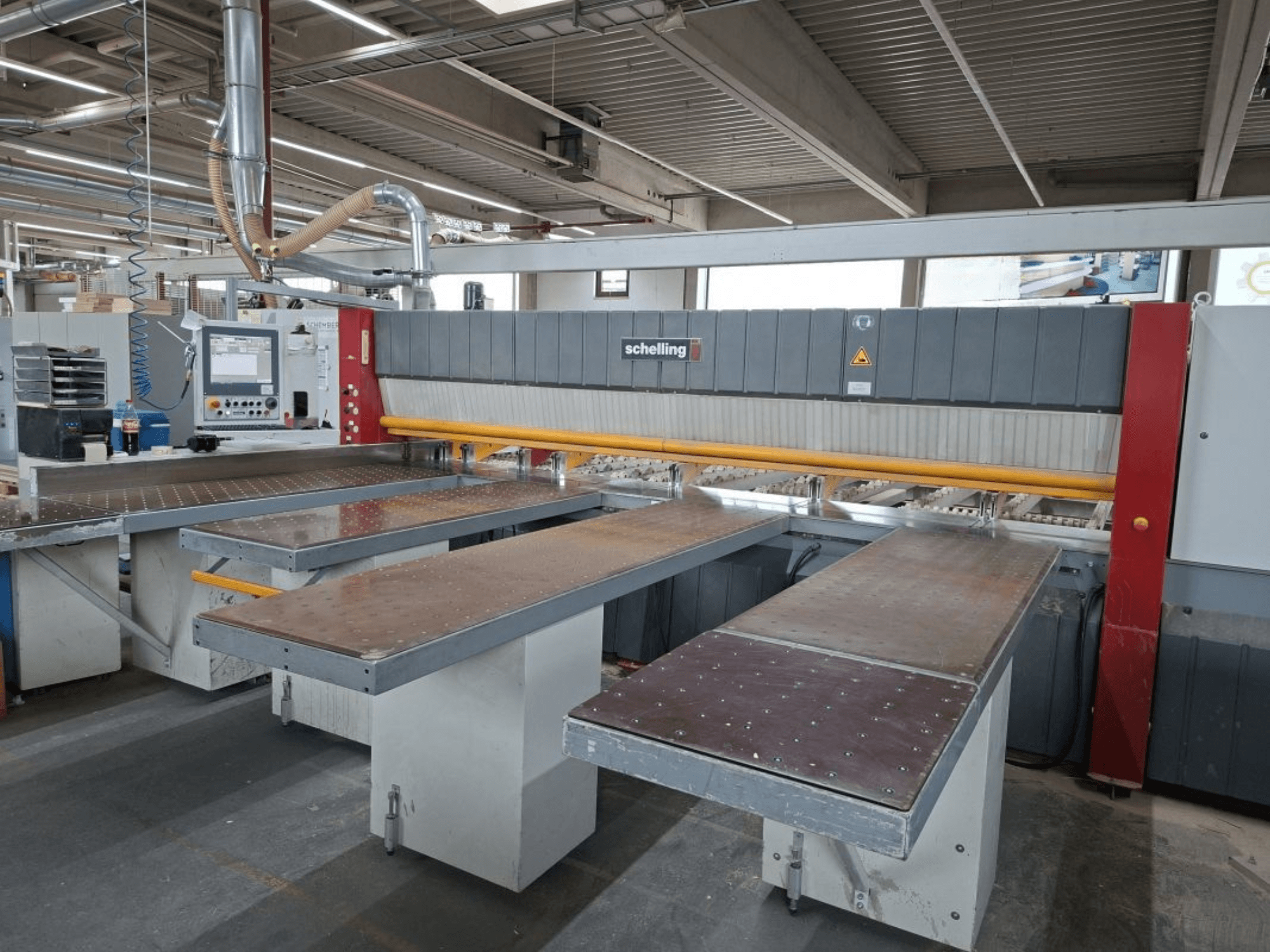

SCHELLING - FH 4DE-SAW-SCH-2012-00001

Panel boyutları

• Uzunluk: 2000-4100 mm

• Genişlik: 300-2100 mm

• Kalınlık: 6-60 mm

• Panel kalınlığı toleransı: -0,2 ila +0,2 mm

Makine özellikleri

• Nominal kesme uzunluğu (Testere Makinesi 430): 4250 mm

• Ana testere bıçağı çapı (maks.) 350 mm

• Testere bıçağı çapı: 300 mm

• Masanın üzerinde maksimum testere bıçağı boşluğu: 95 mm

• Maksimum paket yüksekliği: 80 mm

• Şerit hizalayıcı hizalama kuvveti: 400-2000 N/adet

• Maksimum kelepçe açıklığı: 90 mm

• Çalışma yüksekliği: 970 mm

• Toplam yükseklik: 2070 mm

Sürücüler ve hızlar

• Ana testere motor gücü: 15 kW

• Testere ünitesi ilerleme hızı (ileri): 5-120 m/dak

• Testere ünitesi ilerleme hızı (geri): 120 m/dak

• İlerleme hızı (ileri): 80 m/dak'ya kadar

• Besleme hızı (geri): 80 m/dak'ya kadar

Ek ekipman

• Panel depolama sistemi (Üretici: Grundner)

  • Uzunluk: 24,90 m

  • Genişlik: 14,17 m

  • İstif yüksekliği: 2 m

  • Kaldırma yüksekliği: 2,10 m

  • Maksimum panel boyutu (U x G): 4,20 x 2,10 m

  • Min panel boyutu (U x G): 1,80 x 0,60 m

  • Maksimum kaldırma kapasitesi: 250 kg

  • Yatay tahrik gücü: 2,2 kW

  • Yatay hareket hızı: yaklaşık 120 m/dak.

  • Dikey hareket hızı: yaklaşık 40 m/dak

  • Panel malzemesi: vakumlu kavrama teknolojisine uygun

  • Bağlı yük: 6 kW

• ARDIS yazılım paketi
