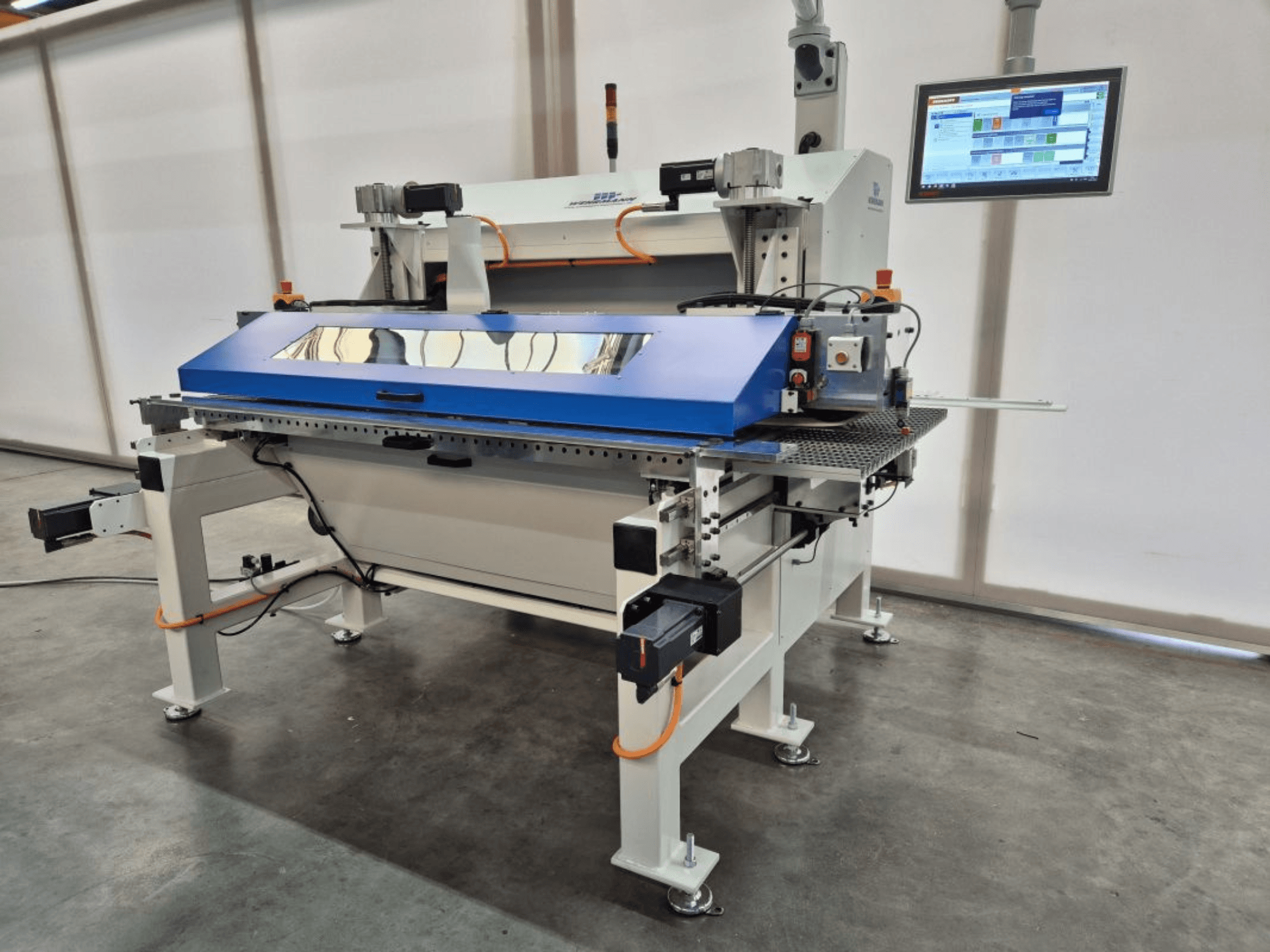

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Durum: Yeni

• Uygulama: Laminat (CLP, HLP), kağıt, folyo veya kaplama ile ahşap/ahşap esaslı malzemelerden yapılmış dikdörtgen iş parçalarının klasik kesimi

• İş parçası/panel kapasitesi:

  • Uzunluk: 140 mm'den itibaren

  • Genişlik (bitmiş boyut): min 50+50 mm; maks 450+450 mm (asimetrik kesim mümkün)

  • Kalınlık: 8-40 mm

  • Maksimum iş parçası ağırlığı: yaklaşık 30 kg

  • Şekil: dikdörtgen

• Çalışma yüksekliği: 900 mm

• Makine tarafı: Sağ taraftaki makine (hareket yönünde sağdaki durma tarafı)

• Besleme/ayarlar:

  • İlerleme hızı: 5-40 m/dak, servo kontrollü

  • Elektronik yükseklik ayarı: Beckhoff servo ekseni üzerinden 5-45 mm

  • Sağ taraf Teflon durdurma cetveli, servo tahrikli

  • Pnömatik yaylı üniteye sahip sol besleme cetveli, servo tahrikli

• Yapı/taşıma:

  • Sağlam kaynaklı çelik çerçeve

  • Yüksekliği ayarlanabilir üst basınçlı kayış ile taşıma

  • Nazik taşıma kaplaması ile az bakım gerektiren kayış

  • Güvenilir kılavuzluk için yaylı makaralara sahip 32 mm V-kayışı üst basınç

• Toplamlar:

  • Toplam 1: Frekans kontrollü puanlama testeresi

    • Perske motor 4,4 kW, 50 Hz, 400 V, 4500 rpm

    • Takım tutucu D=35, anahtar

    • Dış + iç dişli R/L, servo kontrollü, tandem, dönmeyen

    • Beckhoff servo ekseni üzerinden yükseklik ayarı

    • Mekanik dijital göstergeli yanal ayar

    • Maksimum testere bıçağı Ø 350 mm

    • Akış optimizasyonlu ekstraksiyon davlumbazları

    • Aletler olmadan

  • Agregat 2: Frekans kontrollü ana testere

    • Perske motor 6 kW, 50 Hz, 400 V, 5000 rpm, ters dönüş

    • Takım tutucu D=35, yivli mil, dış + iç dişli R/L

    • Maksimum testere bıçağı Ø 400 mm

    • Elle ayarlanabilen ayrık kama

    • Beckhoff servo ekseni üzerinden yükseklik ayarı

    • Mekanik dijital göstergeli yanal ayar

    • Akış optimizasyonlu ekstraksiyon davlumbazları

    • Aletler olmadan

• Kontrol ve HMI (Beckhoff):

  • Entegre PLC ve elektronik hat kontrolü (TwinCAT 3) ile PC tabanlı kontrol

  • Entegre tuş takımı/klavye/fare ile 15,6" çoklu dokunmatik panel

  • Basit, bileşen odaklı program oluşturma; serbestçe tanımlanabilen program adları; neredeyse sınırsız program belleği

  • Klavye/fare/dokunmatik ile çalıştırma; operatör/hata mesajları için mesaj sistemi

  • MDE Temel: üretim süresi, kurulum süresi, duruş süresi, arıza süresi, birim sayacı, ayarlanabilir kayıt süresi

  • Hızlı EtherCAT fieldbus; Ethernet RJ45; USB portu

  • Panel PC için kesintisiz güç kaynağı (UPS)

  • IEC 61131-3 uyarınca PLC programlama

  • Bitişik makineler/taşıma sistemleri için besleme kilidi

• Temel makine ile birlikte verilir:

  • Emniyet kilitli ses emici/koruyucu başlık

  • Harici emiş için bağlantı parçaları (min hava hızı 28 m/s, negatif basınç 2480 Pa)

  • Bakım ünitesi ile basınçlı hava bağlantısı

  • Soğutma üniteli entegre kontrol kabini (ortam sıcaklığı 10-45 °C)

  • CE uyarınca güvenlik ve koruyucu önlemler; CE işareti

• Yardımcı programlar ve özellikler:

  • Çalışma basıncı: 6 bar

  • Güç: 3/N/PE, 400/230 V, 50 Hz, ±%5 (ECD koruyucu devre uygulanamaz)

• Dil:

  • Makine etiketleme: Almanca

  • Kullanım kılavuzu: Almanca

  • Yedek parça listeleri: Almanca

• Boya kaplaması:

  • Taban/kaplama: Gri-beyaz RAL 9002

  • Agregalar: Toz grisi RAL 7037

  • Koruyucu kapaklar: Mavi RAL 5017

  • Kontrol paneli: Açık gri RAL 7035

• Teslimat süresi: Siparişten yaklaşık 4 ay sonra temin edilebilir

Ek ekipman

• Harici toz emme sistemi (dahil değildir; makine bağlantı parçalarıyla birlikte verilir; 28 m/s hava hızı ve 2480 Pa negatif basınç gerektirir)

• İsteğe bağlı: Tanımlanmış dosya dizini ile barkod veya RFID tarayıcı için hazırlık

• Opsiyonel Endüstri 4.0 arayüzleri: MQTT, UMATI, OPC UA, RFID
