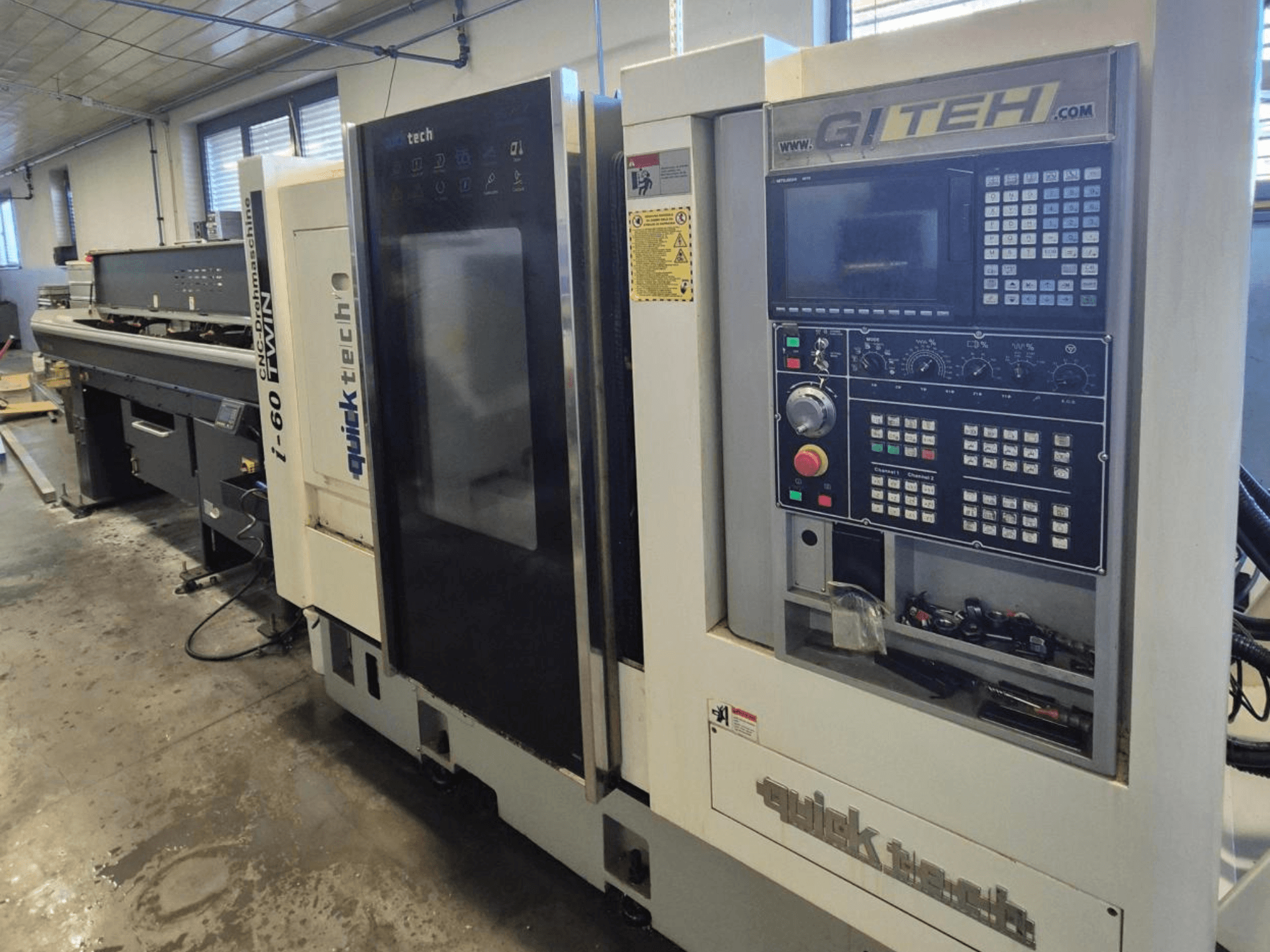

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Ana iş mili deliği: 60 mm

• Alt mil deliği: 42 mm

• Maks. dönüş uzunluğu: 300 mm

• Hızlar

  • Ana iş mili: 4000 rpm

  • Alt iş mili: 4000 rpm

  • Tahrikli aletler: 4000 rpm

• İğler

  • Ana iş mili indeksleme: 0,001°

  • Alt iş mili indeksleme: 0,001°

  • Hidrolik iş mili freni (ana ve alt)

  • İş mili dönüşü ve konumlandırmanın senkronizasyonu

• Alet istasyonları

  • Ana iş mili tarafı: 6 dış tornalama, 5 iç tornalama

  • Alt iş mili tarafı: 3 dış tornalama, 4 iç tornalama

  • Tahrikli aletler: 12 istasyon

• İşleme yetenekleri

  • 4 eksenli eşzamanlı işleme

  • Doğrudan kumanda üzerinden tam eksen programlama

  • Hava üfleme fonksiyonu (M kodu)

  • Parça fırlatma algılama

• İş parçası bağlama

  • Ana iş mili aynası: Ø185 mm

  • Alt iş mili aynası: Ø173 mm

• Makine ekipmanları

  • Makine tesviye vidaları ve plakaları

  • LED çalışma ışığı

  • 3 renkli sinyal kulesi

  • Otomatik merkezi yağlama sistemi

  • Soğutma sıvısı deposu ve soğutma sıvısı seviye sensörü

  • Yüksek basınçlı soğutma sıvısı pompası 30-40 bar

  • 380V/220V transformatör

  • Temel alet kiti

  • Operatör kılavuzu, programlama kılavuzu, elektrik şemaları, PLC dokümantasyonu

• Kontrol sistemi: Mitsubishi M70

  • 10,4" renkli ekran; MPG el çarkı program kontrolü

  • Mutlak/artımlı programlama; ISO programlama

  • Otomatik makine kapatma fonksiyonu

  • Diş kesme döngüsü (G92); sert kılavuz çekme

  • Sabit kesme hızı (G96/G97)

  • Üretim süresi göstergesi ve parça sayacı

  • X, Z, Y, W eksenleri için jog hareketi; tornalama/frezeleme için C1 ve C2 konturlama

  • Minimum giriş artışı: 0.001 mm

  • 80 takım geometrisi ve düzeltme pozisyonları

  • Hafıza kartı veya USB üzerinden program yükleme; ağ bağlantısı

  • Pah ve yarıçap programlama; yarıçap telafisi

  • Mutlak motorlar (homing gerekmez); kendi kendine teşhis fonksiyonları

  • İş mili senkronizasyonu

  • Tahrikli takımlarla diş kesme; alt iş milinde diş kesme

  • Programlama yardım fonksiyonları; 2D program simülasyonu

  • PLC düzenleme özelliği

  • Dişli kesme fonksiyonu dahildir

  • Tahrikli takım yönlendirme

Ek ekipman (temel makinenin bir parçası değil)

• Talaş konveyörü

• Çubuk besleyici VITO 56 (3 m)

• Bitmiş parça konveyörü
