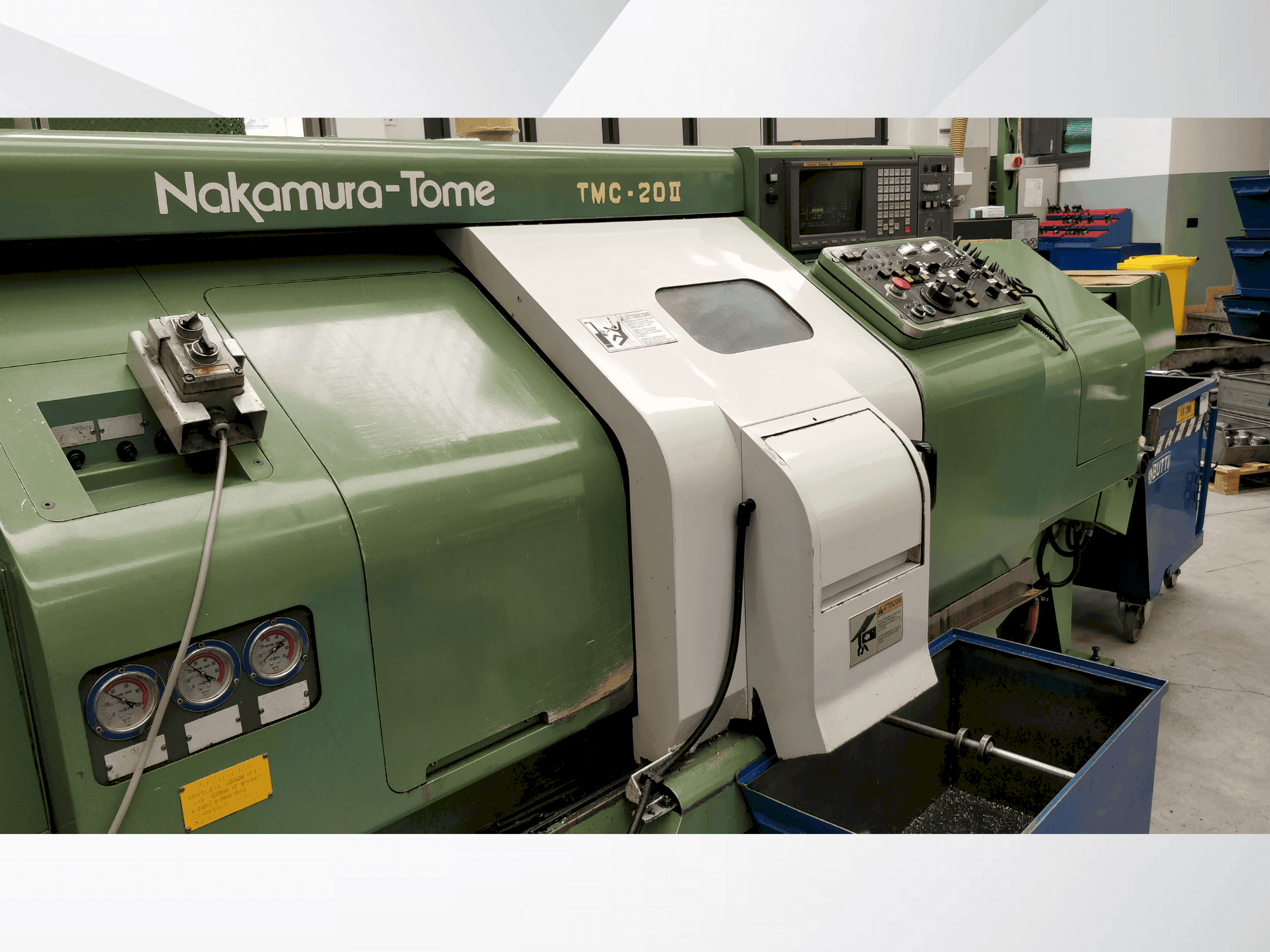

NAKAMURA-TOME - TMC20-IIIT-TUR-NAK-1995-00001

Makine Faydaları

Teknik Makine Faydalari

• Kontrol tipi: fanuc 18ta / kontrol edilebilir eksen sayısı: tmc-20iim için 3 eksen (x, z, c); tmc-20ii için 2 eksen (x, z) / program depolama kapasitesi: 20m (bant uzunluğu) standart / kayıtlı program sayısı: 63 program / crt ekran: 9" crt (monokrom) / g/ç fonksiyonu: rs232c
• Mil burun tipi: a2-5 / ayna boyutu: b / mil deliği: 62 mm / ana mil motoru: ac 11/7,5 kw / mil hızları: 45-4500 dak⁻¹/ içi boş ayna silindiri standarttır / ön yatak iç çapı: 90 mm / çekme borusundan geçen delik: 52 mm
• Taret başlığı tipi: tambur tareti / takım sayısı: 10 / takım boyutu kare: 25 mm x 20 mm / takım boyutu yuvarlak: 32 mm, 25 mm / hassas indeksleme: 0,2 sn/istasyon / dönen takım sayısı: 10 / dönen takım hızları: 30-3600 dak⁻¹ / freze motoru: ac 2,2/1,5kw / 10 isteğe bağlı freze/matkap istasyonu, ayrı ayrı 2,2kw motorla çalıştırılır
• X, z ekseni tahrik motoru: ac 0,9kw (x), ac 1,8kw (z) / x, z ekseni hareketi: 162,5 mm (x), 340 mm (z) / x, z ekseni hızlı hareket hızı: 16 m/dak (x), 24 m/dak (z) / x ve z eksenleri için fırçasız yüksek tepkili ac servo motorlar
• Başlık hareketi: 350 mm / başlık hızlı hareket hızı: 24 m/dak / mil ucu tipi: a2-5 / ayna boyutu: 6" ayna / mil deliği: 47 mm / ikinci mil motoru: ac 5. 5/3. 7kw / mil hızları: 45-4500 dak⁻¹
• Toplam boyutlar (uxgxy): 1933mm × 1450mm × 1825mm / 2. Mil ile toplam boyutlar (uxgxy): 2905mm × 1665mm × 1825mm / makine ağırlığı: 2700 kg; 2. Mil ile 3000 kg / güç kaynağı: 26,5 kva
• Çubuk çapı: 10-45 mm / çubuk uzunluğu: 2,5 m, 3,0 m veya 4,0 m / mil hızı: 10000-3500 dev/dak / besleme hızı: 220 mm/sn / maks. Besleme kuvveti: 50 kg / artık boşaltma: arka veya ön boşaltma tipi
