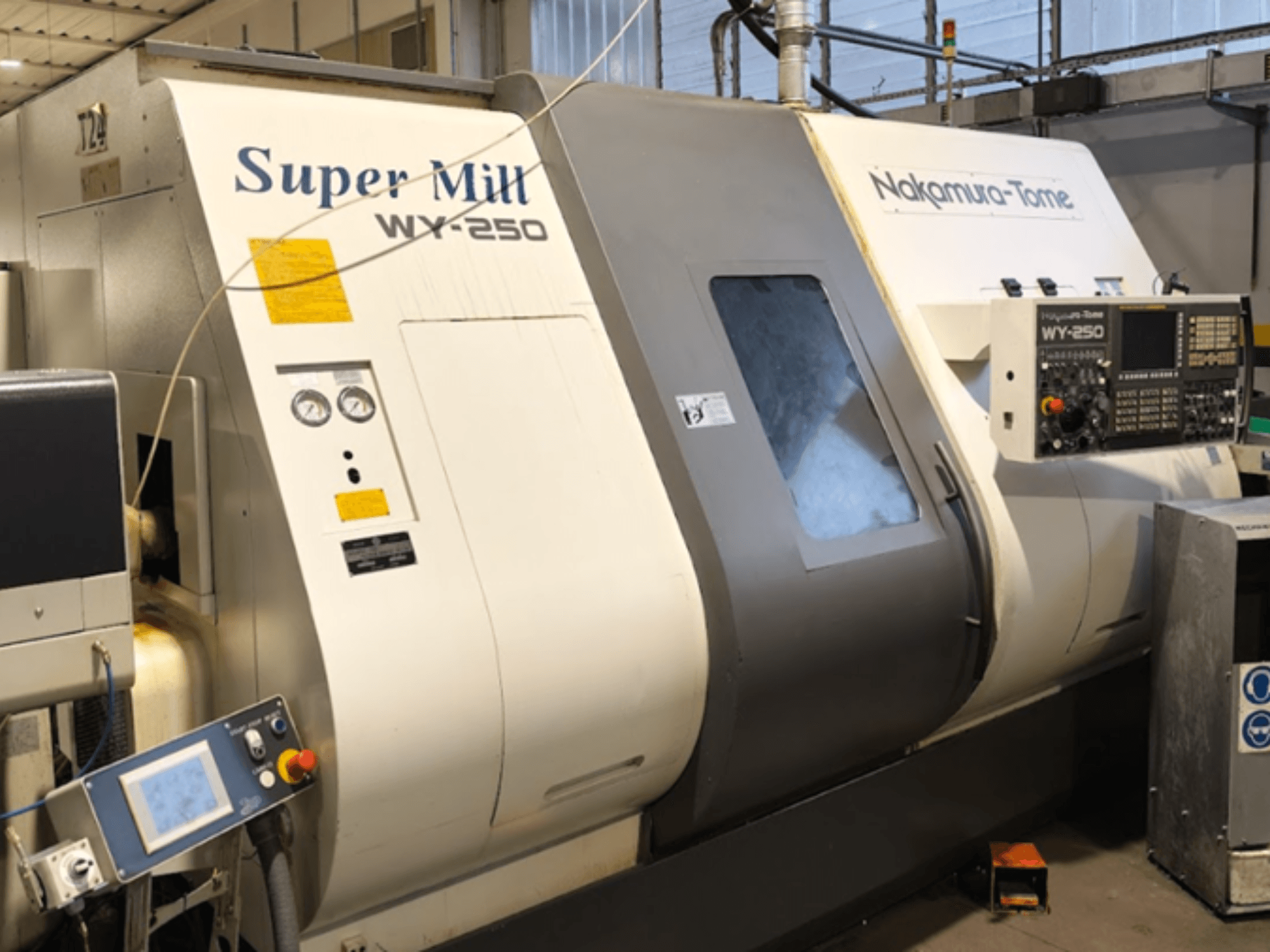

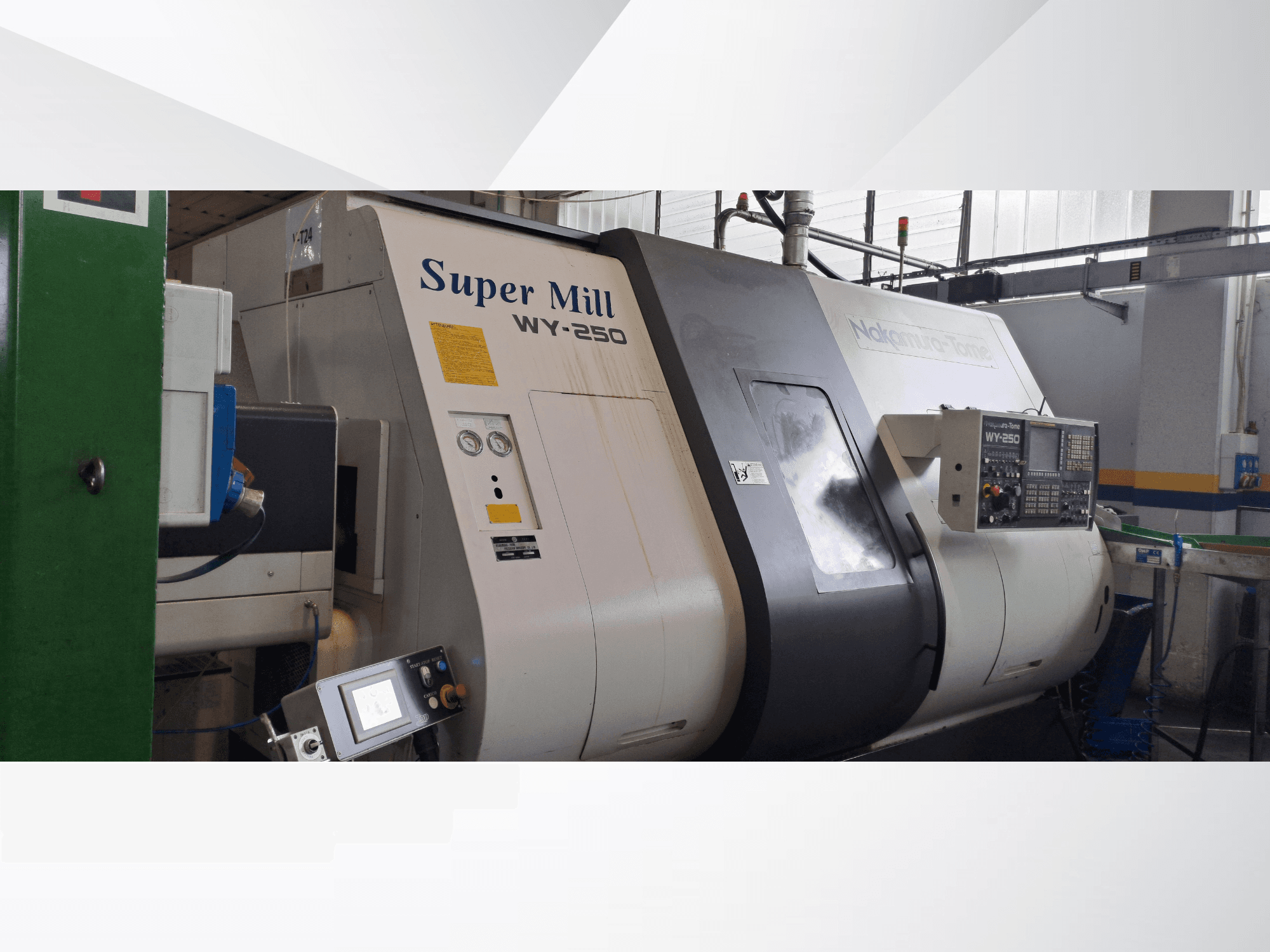

NAKAMURA-TOME - WY 250IT-TUR-NAK-2007-00002

• Seyahatler:

  • X1: 160,5 mm

  • X2: 165 mm

  • Z1/Z2: 580 mm

  • Y1: +50 / -50 mm

  • Y2: +20 / -50 mm

• Birlikte verilen takımlar:

  • 4x harici takım tutucu

  • 2 zıt aletin aynı anda monte edilmesi için 4x alet tutucu

  • 6x sıkıcı çubuk tutucu

• Tahrikli takım tutucular (HEIMATEC):

  • 4x radyal

  • 4x eksenel

• Pens tutucular (Bellegrandi):

  • Ana iş mili: MSCNT70-A6" BA & BD penset boyutu 70 için, ilgili kaplarla birlikte

  • Karşı iş mili: MSCTNR70-A5" BA penset boyutu 70 için, yaylı ejektör ile birlikte

Ek ekipman

• IEMCA Master 880/33/P çubuk besleyici (2003), S/N: 0200347S03

  • Uygulama: CNC torna tezgahları için otomatik çubuk besleyici

  • Kapasite:

    • Maksimum çubuk uzunluğu: 3300 mm (onaylanacak)

    • Maksimum çubuk çapı: Ø80 mm'ye kadar (model ailesi referansı)

    • Kılavuz kanallar: Ø65 mm dahildir; Ø70 mm şu anda takılıdır ve makine ile birlikte tedarik edilebilir

  • Özellikler: Otomatik yükleme/besleme, torna döngüsü ile senkronizasyon, iş mili gömleği/kılavuz kanal sistemleri ile uyumlu, ağır hizmet tipi çerçeve

  • Not: Nakamura Tome WY-250 ile birlikte satılır; bazı aksesuarlar/kılavuz kanallar torna kurulumuna ait olabilir

• Parça boşaltıcı için komple el çenesi seti ("Manine") (parça boşaltıcının kendisi belirtilmemiştir)

Makine Durumu / Teknik Durum- ÖNEMLİ

Makine şu anda mevcut teknik durumunda satılmaktadır ve satıcı satıştan önce onarımları YAPMAYACAKTIR.

Bilinen ana sorunlar / durum noktaları:

• Alt taret tahrikli takım fonksiyonu düzgün çalışmıyor

• Hava/yağ yağlama sistemi sorunları tespit edildi

• Alt taret dişli kutusu içinde pas varlığı

• Üst taret dişli kutusu NBU15 gres ile doldurulmuş olarak bulunmuştur, ancak sistem hava/yağ yağlama ile çalışmalıdır

• Z1 ekseni lineer kılavuzlarının/kızaklarının değiştirilmesi gerekir

• Z2 ekseni lineer kılavuzlarının/kızaklarının değiştirilmesi gerekir

• Makine denetimi sırasında tespit edilen geometri sapmaları

• Ölçülen çeşitli iş mili/fren/hidrolik silindir salgı sapmaları

• Çeşitli rulmanlar, vidalı miller, contalar, kılavuz makaralar, kayışlar, yağlama bileşenleri ve sileceklerin ekteki yedek parça listesine göre değiştirilmesi gerekir

Önemli denetim noktaları:

• Makine geometrisi ve iş mili paralelliği ölçüldü ve belgelendi

• Hem iş millerinde hem de hidrolik ayna sistemlerinde salgı değerleri tespit edildi

• Çoklu eksen yağlama ve koruma bileşenleri bakım/değiştirme gerektirir

• Detaylı yedek parça listesi mevcuttur

Dahil edilen belgeler:

• Teknik inceleme raporu

• Geometri doğrulama raporu

• Yedek parça/değiştirme listesi

• Hasarlı/aşınmış bileşenlerin fotoğrafları

Makine yüksek donanımlı bir Nakamura Tome WY-250 Super Mill platformu olmaya devam etmektedir, ancak potansiyel alıcılar makineyi değerlendirirken gerekli onarım ve bakım çalışmalarını göz önünde bulundurmalıdır. Teknik inceleme ve yedek parça belgeleri talep üzerine temin edilebilir.
