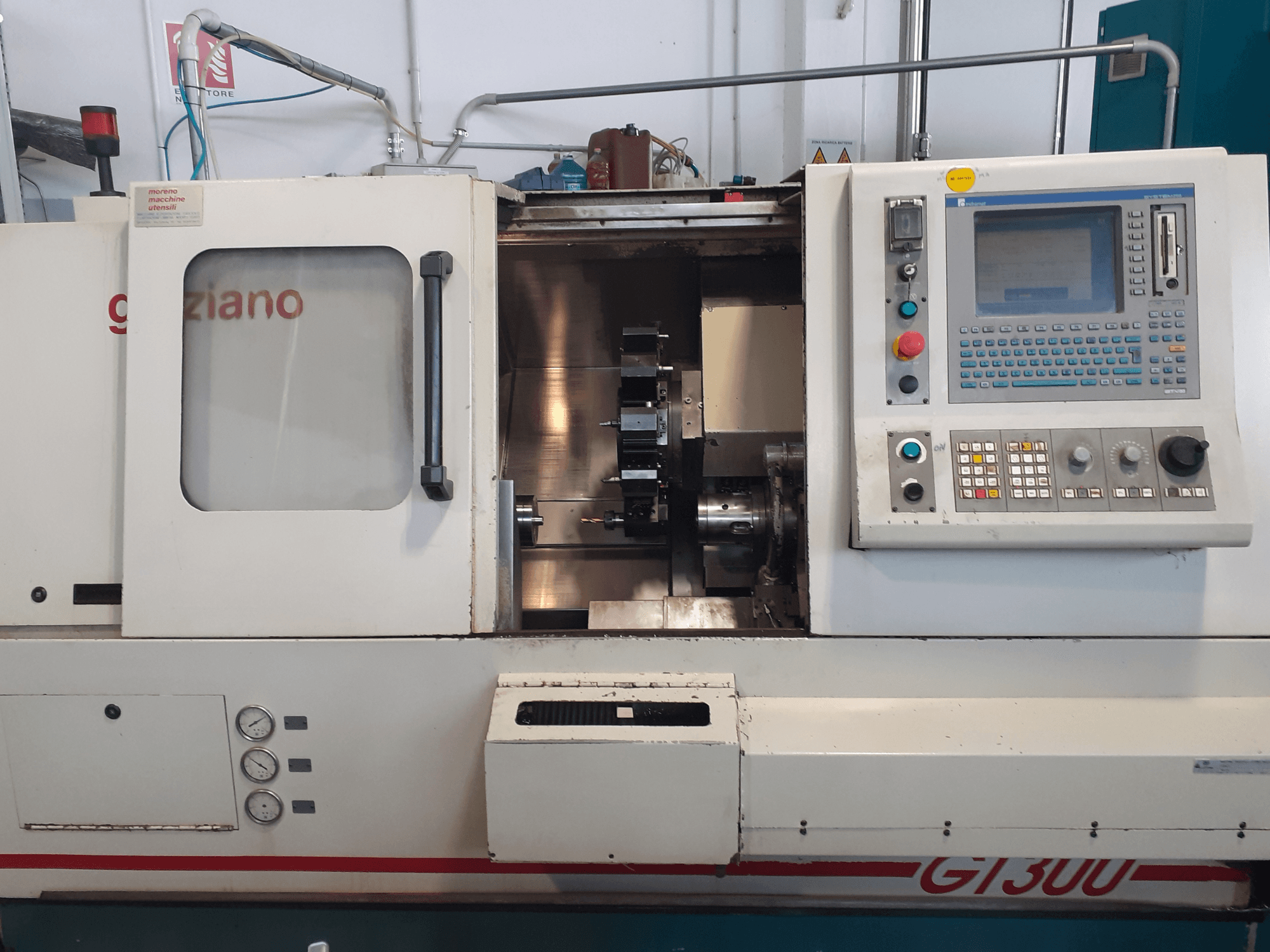

Graziano - GT 300IT-TUR-GRA-1998-00002

Ana konfigürasyon

• Takım tareti: 12 konumlu, VDI 30

• Kontrol ünitesi: MTC 200

Ana iş mili

• İş mili ucu: ASA 5"

• Maks. iş mili hızı: 5.000 rpm (isteğe bağlı olarak 6.000 rpm)

• Sabit güç hız aralığı: 800–6.000 rpm

• Maks. iş mili torku: 800 rpm'de 114 Nm / 1.000 rpm'de 130 Nm

• İş mili gücü: 10 kW sürekli / 14 kW aralıklı

• Manda çenesi çapı: 175 mm

• Mil deliği çapı: 66 mm

• Ön iş mili yatağı çapı: 100 mm

• Mil yatağı yağlaması: Gres

• Hız aralıkları: 1

• Alt mil / Karşı mil: Hayır

Çalışma alanı / Kapasite

• Merkezler arası mesafe: 590 mm

• Merkez yüksekliği: 190 mm

• Yatak üzerinden dönüş çapı: 330 mm

• Kızak üzerinde dönme mesafesi: 260 mm

• Maks. tornalama çapı: 230 mm

• Çubuk kapasitesi: 52 mm

• Z ekseni hareket mesafesi: 500 mm

• X ekseni hareket mesafesi: 160 mm

Bilyalı vidalar

• Z ekseni: 32 × 10

• X ekseni: 32 × 10

İlerleme / Eksenler

• Z ekseni hızlı hareket: 30 m/dk

• X ekseni hızlı hareket: 30 m/dk

• C1 ekseni hızlı hızı: 100°/dk

• C1 ekseni torku: 130 Nm

• Z ekseni itme kuvveti: 4.500 N (CNC ile ayarlanabilir)

• X ekseni itme kuvveti: 4.500 N (CNC ile ayarlanabilir)

• Eksen sayısı: 2 (isteğe bağlı olarak 3)

Ölçüm sistemi

• Z ekseni: Mutlak döner enkoder (isteğe bağlı doğrusal)

• X ekseni: Optik ölçek

• Doğrusal eksenler X/Z çözünürlüğü: 0,001 mm

• C ekseni çözünürlüğü: 0,001° (isteğe bağlı)

Takım kulesi / Tahrikli takımlar

• Tahrikli takımlar: Evet

• Takım kulesi: Sauter Tip 0.5.450.216

• Takım konumları: 12

• Takım arayüzü: VDI 30

• Takım şaft kesiti: 20 × 20 mm

• Tahrikli takım hızı: 4.000 dev/dak

• Tahrikli takım gücü: 4 kW

• Tahrikli takım torku: 20 Nm

Elektrik donanımı

• Gerilim: 400 V ±%10

• Frekans: 50/60 Hz ±%1

• Bağlı yük: 24 kVA

• 400 V hat koruma sigortaları: 50 A

• 400 V hat devre kesici: 39 A

• Bağlantı kablosu kesiti: 4 × 10 mm²

Hidrolik ünite

• Maks. çalışma basıncı: 45 bar

• Tank kapasitesi: 40 L

• Pompa debisi: 14 L/dk

Eksen yağlama ünitesi

• Tank kapasitesi: 2,7 L

Soğutma sıvısı sistemi

• Tank kapasitesi: yaklaşık 240 L

• Pompa debisi: 30 L/dk

• Takıma giden akış: 14,5 L/dk

• Basınç: 5 bar

Kafa soğutma tankı

• Kapasite: 10 L (ısı eşanjörlü)

Kontrol ünitesi

• Kontrol: MTC 200
