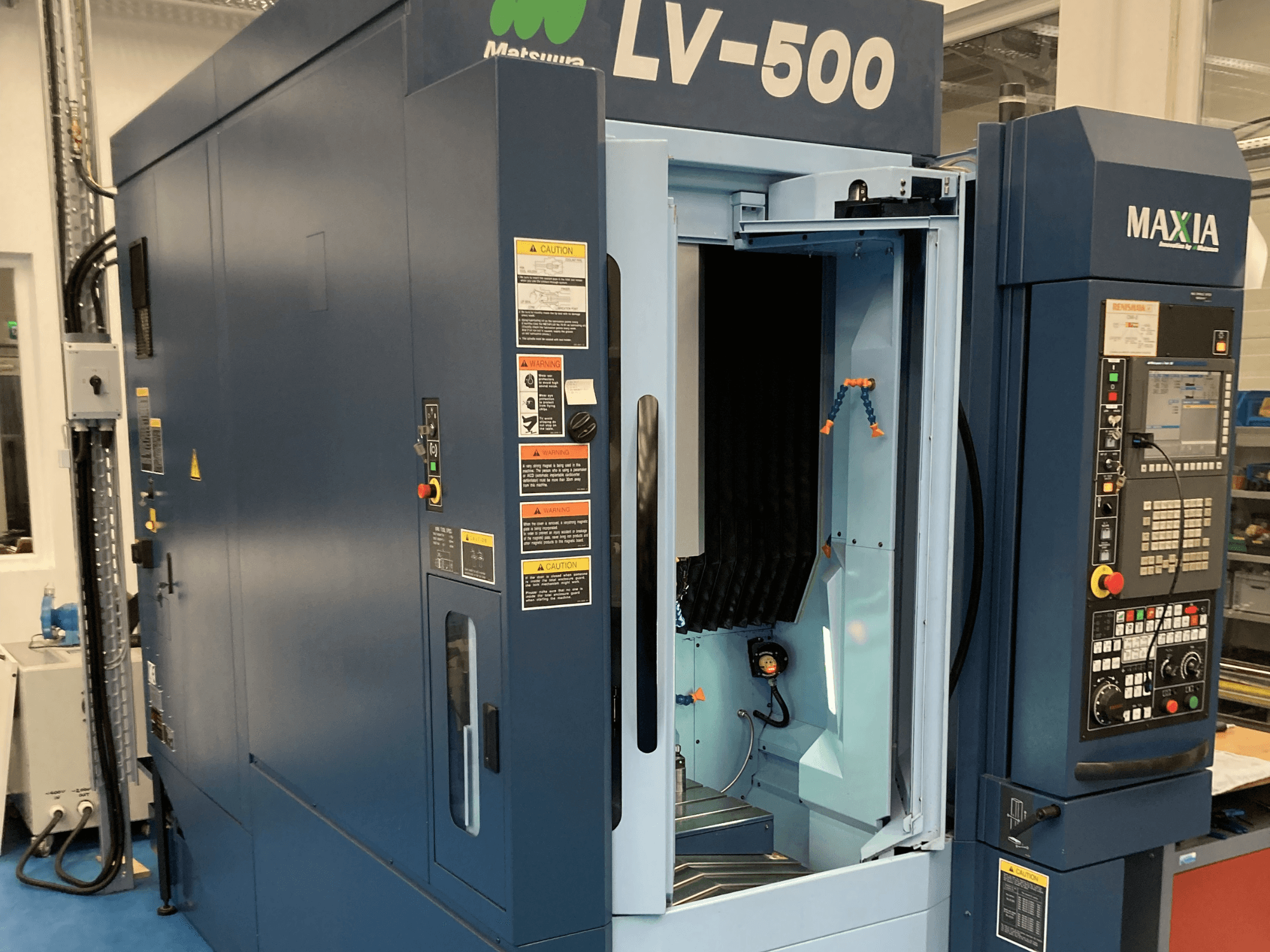

Matsuura - LV-500 HU-MIL-MAT-2017-00001

Kontrol: L-Tech 30iB

Masa:

• Boyut: 540 × 350 mm

• T yuvaları: 18 mm (3 yuva)

• Tabla ile iş mili burnu arasındaki mesafe: 150 - 450 mm

İş mili:

• Konik: BT30 BIG-PLUS

• Motor: 7,5 / 15 kW

• Maksimum tork: 8,86 Nm @ 15.000 rpm

• Doğrudan tahrik

İlerleme hızları:

• Hızlı travers (X/Y/Z): 90 / 90 / 90 m/dak

• Kesme ilerlemesi: 35.000 mm/dak

• Minimum artış: 0.0001 mm

ATC (Otomatik Takım Değiştirici):

• Takım konikliği: BT30

• Maksimum takım çapı: 46 mm

• Maksimum takım uzunluğu: 150 mm

• Takımdan takıma geçiş süresi: 2,2 sn

• Çipten çipe geçiş süresi: 5,2 sn

Doğruluk

• Konumlandırma hassasiyeti: ±0,001 mm

• Tekrarlanabilirlik: ±0,0005 mm

Güç gereksinimleri:

• Güç kaynağı: AC 200/220V ±%10

• Gerekli güç: 35 kVA

• Frekans: 50/60 Hz

• Hava basıncı: 0,54 - 0,93 MPa

• Hava tüketimi: 430 NL/dak

Tank kapasiteleri:

• Soğutma sıvısı: 320 L

• Yağ soğutucusu: 9.5 L

• Yağ: 1,8 L

• Hidrolik: 25 L

Standart donanım:

• İş mili yağ soğutucusu

• Soğutma sıvısı ünitesi

• Chip flush

• Lineer motor soğutucusu

• Ölçek geri bildirimi

• Hava kurutucu

• Senkronize kılavuz çekme

• Çalışma ışığı

• Otomatik gres yağlama

• MIMS sistemi (Matsuura Akıllı Meister Sistemi)
