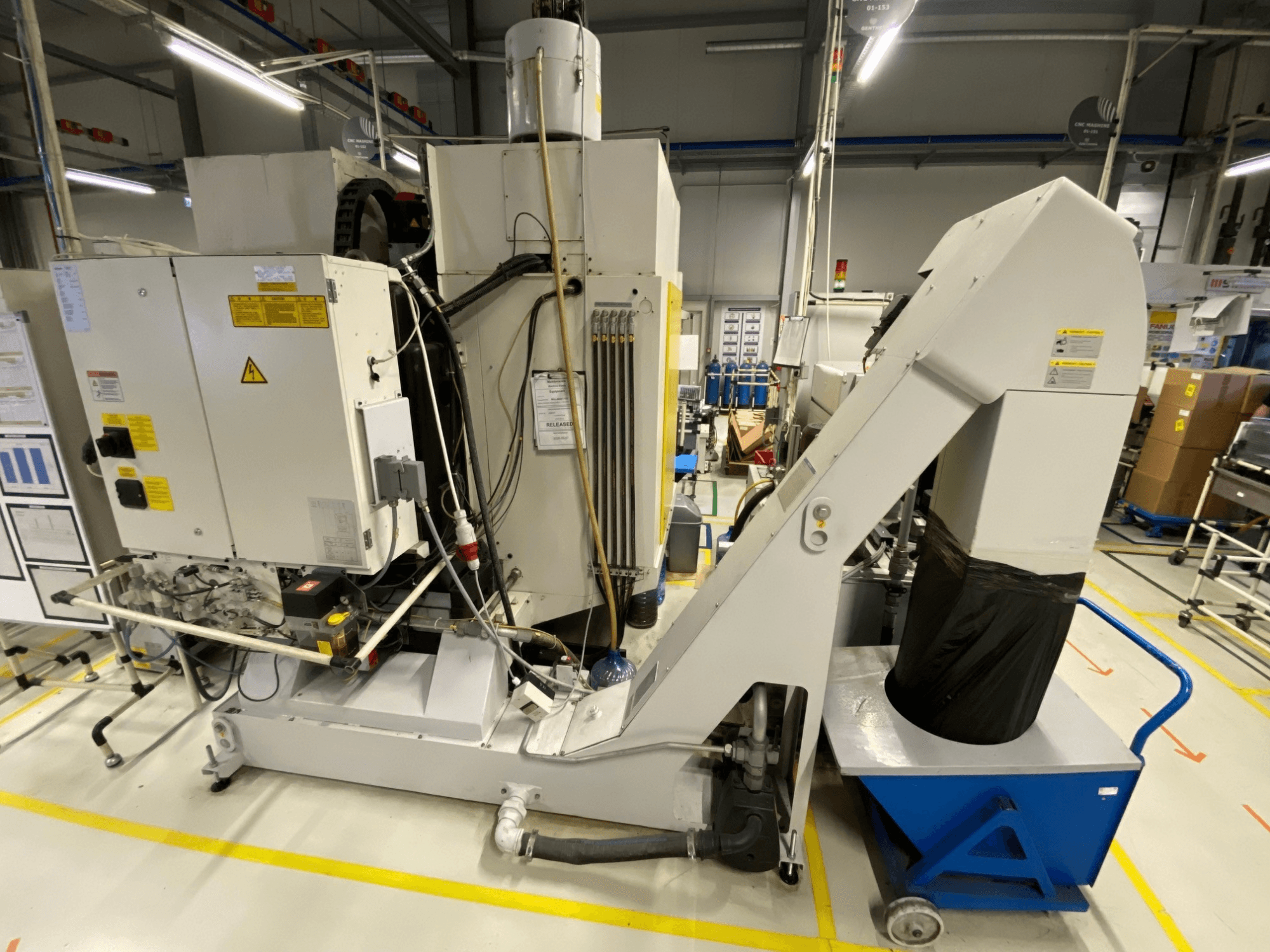

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Hareketler ve hızlar

• Hızlı hareket (X/Y/Z): 48 m/dk

• İlerleme hızı (X/Y/Z): 1–15.000 mm/dk

• Çakışma yarıçapı: 380 mm

• İş mili ucu ile masa arası mesafe: 350–680 mm

Masa

• Sıkıştırma alanı: 850 × 410 mm

• T-kanalları: 3

• T-yuvası genişliği: 14H14 mm

• T-oluk aralığı: 125 / 250 mm

• Tablonun yerden yüksekliği: 815 mm

• Maks. iş parçası ağırlığı: 250 kg

Mil

• İş mili yatağı çapı: 50 mm

• Maks. tork: 35 Nm (%100 yük)

Takım magazini

• İstasyon sayısı: 21

• Maks. takım çapı: 80 mm

• Maks. takım uzunluğu: 200 mm

• Takım sıkıştırma kuvveti: 2.200 N

• Maks. takım ağırlığı: 2 kg/takım

• Toplam takım kütlesi: 23 kg

Kesme kapasitesi

• Maks. metal kaldırma oranı: 600 cm³

• Maks. delme çapı: 20 mm

• Maks. diş açma: M16

İlerleme kuvvetleri

• X ekseni: 2.700 N

• Y ekseni: 2.700 N

• Z ekseni: 5.400 N

Elektriksel

• Gerilim/Frekans: 400 V / 50 Hz

• Bağlı yük: 22 kVA

• Güç gereksinimi: 17,6 kW

Mevcut üniteler ve çalışma süreleri

• Ünite 1

  • FANUC Seri No.: P182ZL013

  • STAMA Seri No: KMM 021.1705

  • Çalışma süresi: 400 saat 20 dakika 5 saniye

• Ünite 2

  • FANUC Seri No.: P1827L014

  • STAMA Seri No.: KMM 021.1704

  • Çalışma süresi: 29.444 saat 47 dakika 12 saniye

Ek ekipman

• KNOLL KF 200/950 soğutma ünitesi

  • Ünite 1 Seri Numarası: 1347674

  • Ünite 2 Seri No: 1347675

• KNOLL 300 K-1 talaş konveyörü

  • Ünite 1 Seri No: 1347673

  • Ünite 2 Seri No.: 1347676
