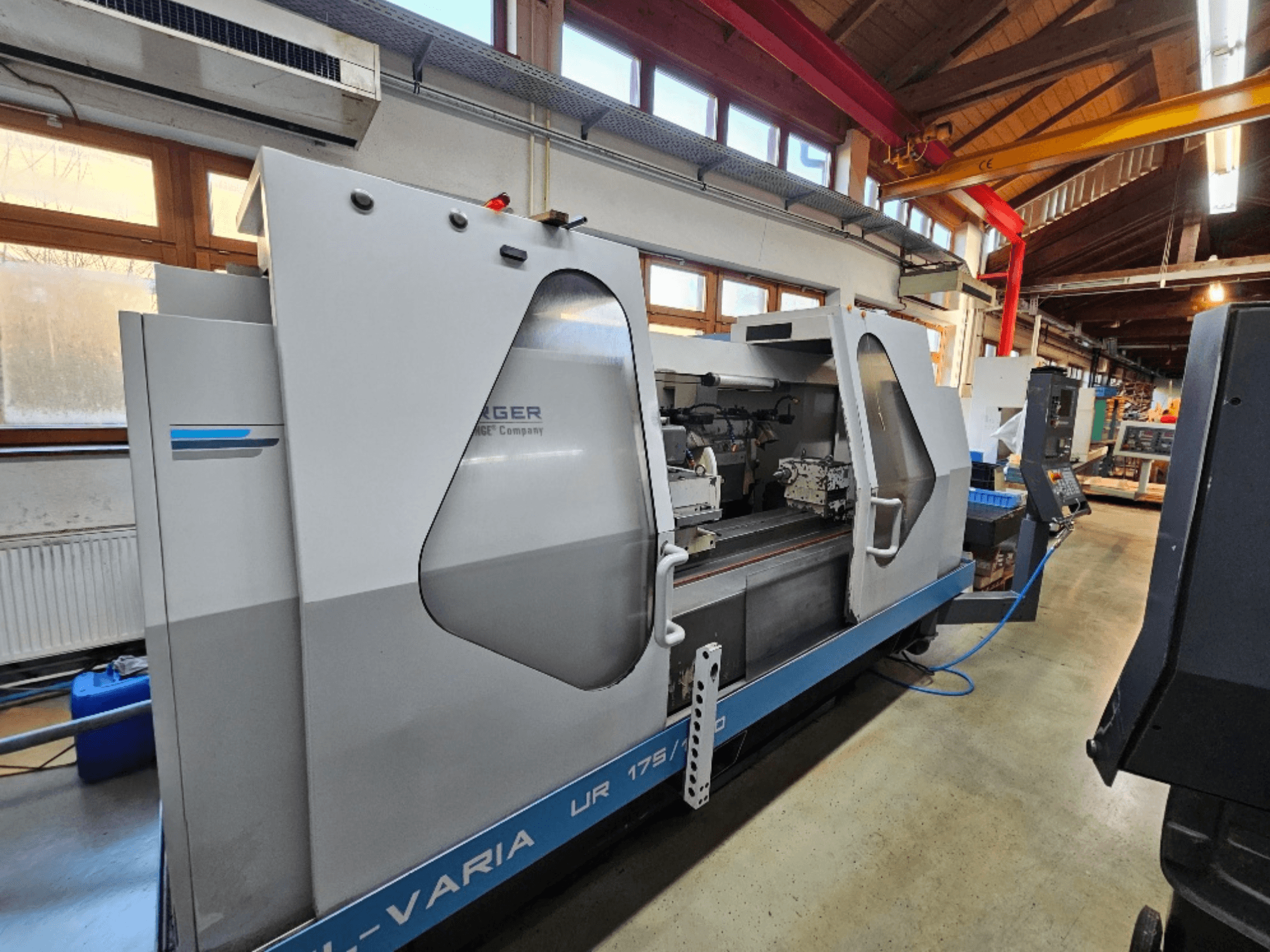

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Kapasite: Merkez yüksekliği 175 mm; merkezler arası 1000 mm

• Konfigürasyon: İç taşlama cihazı; B eksenli eğilebilir taşlama kafası

Taşlama kafası ve B ekseni

• Mevcut taşlama kafaları: R, RS, UR

• R kafa pivotu: +30°

• RS/UR kafaları, döner parça indeksleme:

  • Manuel indeksleme: 180° ila -190°, 2,5° adımlar

  • Otomatik indeksleme: 180° ila -90° (veya -30°), 2,5° adımlar

• B ekseni (RS/UR kafaları): +180° ila -190° pivot (bazı varyantlar yaklaşık +30° ile sınırlıdır); çözünürlük 0,1"

Çalışma Kafası

• Standart çalışma kafası (C ekseni): -30° ila +120° pivot

  • İş mili hızı: 600 rpm'ye kadar (kademesiz)

  • Montaj koniği: MK5; redüksiyon kovanı MK5/MK4

  • Adaptör flanşı: MK5 / DIN 55027 beden 5

  • Tork kapasitesi: 160 Nm

  • Merkezler arasında maksimum iş parçası: 150 kg

• Dönen iş mili ile çalışma kafası:

  • C ekseni pivotu: -30° ila +120°

  • İş mili hızı: 5-500 rpm (kademesiz)

  • Montaj konikliği: MK5

  • Tork kapasitesi: 320 Nm (sıkıştırma cihazı dahil)

  • Merkezler arasında maksimum iş parçası: 220 kg

Punta

• Konik: MK4

• Quill stroku: 50 mm

• Mikro ayar (isteğe bağlı): ±150 µm (±0,006 inç)

Taşlama taşları ve iç taşlama

• UR kafası:

  • Sol tekerlek maks: 400 × 63 mm

  • Sağ tekerlek maks (isteğe bağlı): 400 × 50 mm

  • Maksimum çevresel hız: 32 m/s

• R kafa:

  • Tekerlek maks: 500 × 100 mm

  • Maksimum çevresel hız: 7,5 kW motor ile 32 m/s; 9,2 kW motor ile 45 m/s

• RS kafası:

  • Tekerlek maks: 500 × 80 mm

  • Maksimum çevresel hız: 7,5 kW motor ile 32 m/s; 9,2 kW motor ile 45 m/s

• İç taşlama (bu makinede seçenek/cihaz):

  • Yüksek performanslı iş milleri (HJN) için montaj deliği: 80 mm

  • Yüksek frekanslı miller (MFV) için montaj deliği: 120 mm

Eksenler ve tablolar

• Z ekseni (alt tabla):

  • Maksimum hız: 15 m/dak

  • Çözünürlük: 0,1 µm

  • Hareket (merkezler arası 1000 mm versiyonu): 1150 mm

• Üst tabla dönme aralığı (merkezler arası 1000 mm): 0 ila +9°

• X ekseni (taşlama kızağı):

  • Maksimum hareket: 320 mm

  • Maksimum hız: 7,5 m/dak

  • Çözünürlük: 0,1 µm

Tahrik motorları

• X ekseni kızağı: 0,94 kW (2000 dak-¹)

• Z ekseni tablası: 0,94 kW (2000 dak-¹)

• İndeksleme / B ekseni: 0,63 kW (3000 min-¹)

• Taşlama mili UR: 4,4 kW @ 50 Hz (3000 dak-¹) / 5,2 kW @ 60 Hz (3600 dak-¹)

• Taşlama mili R/RS (7,5 kW versiyonu): 7,5 kW @ 50 Hz (1500 dak-¹) / 9 kW @ 60 Hz (1800 dak-¹)

• Taşlama mili R/RS (9,2 kW versiyonu): 9,2 kW @ 50 Hz (1500 dak-¹) / 11 kW @ 60 Hz (1800 dak-¹)

• Çalışma kafası (standart ve döner): 3,1 kW (3000 dak-¹)

• Hidrolik pompa: 0,37/0,44 kW (1500/1800 dak-¹)

• Hidrostatik pompa: 0,37/0,44 kW (1500/1800 dak-¹)

Boyutlar, ağırlık, yardımcı programlar (merkezler arası 1000 mm versiyonu)

• Zemin alanı (U × G): 3600 × 2000 mm

• Ağırlık: net 5000 kg; brüt 6000 kg

• Minimum hava basıncı: 4 bar

• Gürültü emisyonu: 70 dB(A)

Ek ekipman

• Kayış filtreli soğutma sıvısı sistemi
