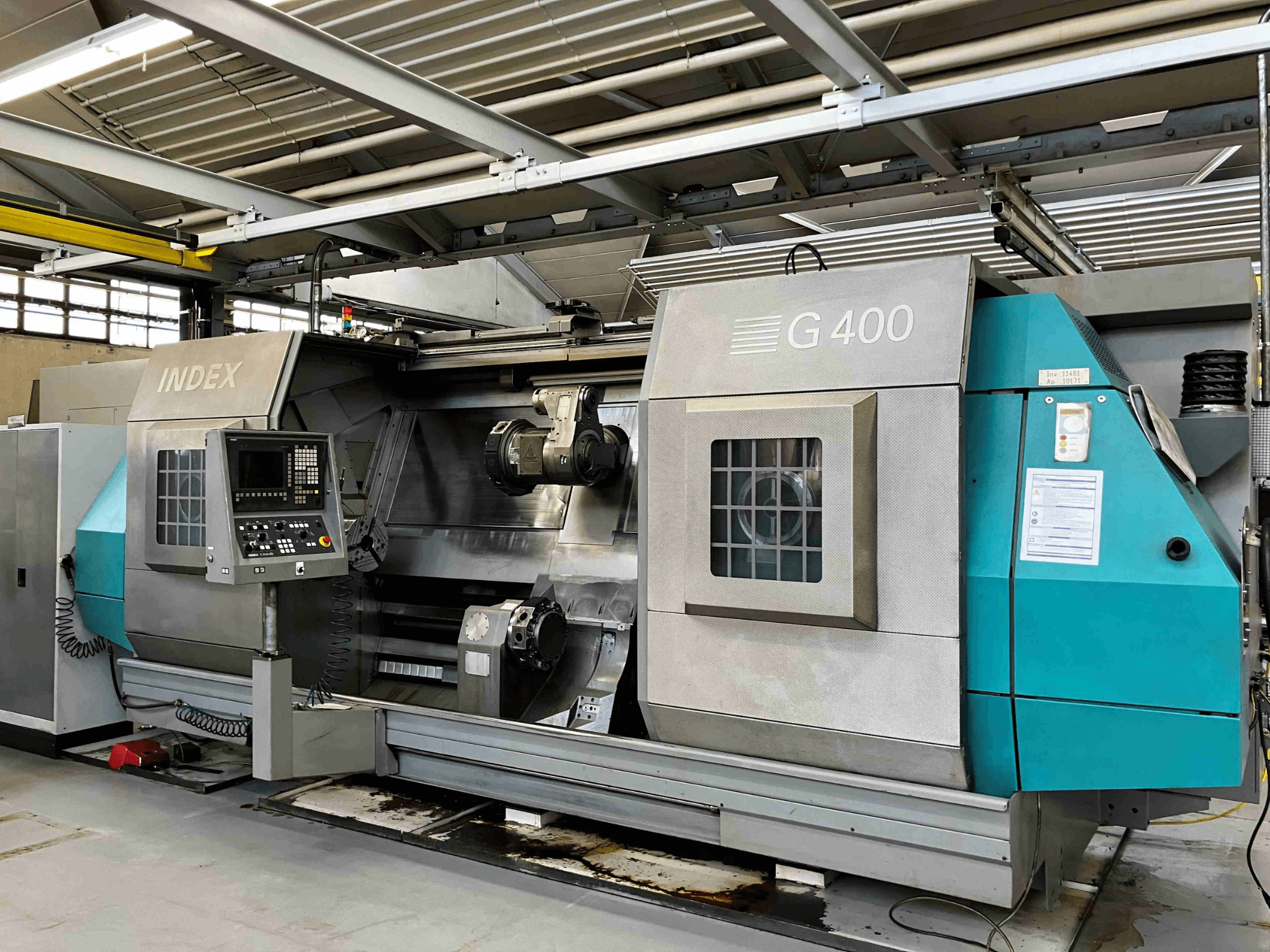

Index - G 400DE-TUR-IND-2008-00002

Ana iş mili 0102 doğrudan tahrik

Maksimum malzeme çıkışı: 102 mm

Maksimum hız: 3000 rpm

Ön yatak çapı: 170 mm

Değişken oyuk milli motor

Ana iş milindeki güç D102:

100/%40 görev döngüsünde güç: 53 kW/68 kW

Tork: 675 Nm/900 Nm

İş mili hizalama ve anahtarlama cihazı D102

İndeksleme diski aracılığıyla 2,5°'lik artışlar

Analog sıkma stroku izleme özelliğine sahip hidrolik tahrikli içi boş sıkma silindiri D102

Malzeme boşluğu: 102 mm

Strok: 48 mm

Maksimum sıkıştırma kuvveti (germe/sıkıştırma): 10,900 dN

Çoklu sıkıştırma basınç cihazı

Ana mil sıkma silindiri için çok aşamalı bir parça kataloğu aracılığıyla 8 ila 80 bar arasında ayarlanabilir sıkma basıncı. Daha düşük bir bağlama basıncına geçiş için gerekli ayna serbest bırakma hareketi.

Takım taşıyıcı 1 (standart donanım)

Çapraz kızak X, Z, dönüş uzunluğu 2000 mm.

Dahili soğutma sıvısı beslemesi ve kapatma valfi ile, bilyalı vidalar D=40 mm

X ekseninde, Z ekseninde D=50 mm. Eksen tahrikleri aşırı yük kavramaları ile korunur, X ekseninde karşı ağırlık.

Eksen X Z

Çalışma hareketi mm: 320 2000

Hızlı travers hızı m/dak: 20 40

Besleme kuvveti N: 14000 14000

X ekseni ölçüm sistemi: Cam ölçek (mutlak)

Z ekseni: ROQ kodlayıcı (mutlak)

X-Y-Z-B muhafazası (WT1)

AC motorlu taret, düz dişlilerle konumlandırılmış, hidrolik olarak kilitlenmiş

Y ekseni quill, hidrostatik olarak monte edilmiş, düz dişliler aracılığıyla kilitlenebilir

Bilyalı vida, D=40 mm

Aşırı yük kavraması

Seyahat: 220 mm

Hızlı travers hızı: 12 m/dak

Besleme kuvveti: 24.000 N

ROQ kodlayıcı (abs)

AC motorlu B ekseni sürücüsü

Dönme açısı: 360°

Alet tahrik ünitesi

iki debriyajlı:

Maksimum hız: 6.000 rpm

Güç (%25) n= 6.000'de: 17 kW

Maksimum tork (%25): 37 Nm

Çapraz kızak 1 üzerinde 12 istasyonlu disk tareti

Takım tutucu sistemi DIN 69880-40x63

İlave W yuvaları sayesinde takım değişimleri sırasında daha fazla tekrarlanabilirlik

Çapraz slayt 1 üzerinde çok işlevli ünite

Maksimum hız: 6.000/1.500 rpm

Şanzıman: i=4

Tork: 36/144 Nm

Aletler: SK50

Ön yatak çapı: 75 mm

Dahili soğutma sıvısı beslemesi, disk yaylı sıkıştırma

Alet taşıyıcı 2, sağ - X, Z

Dönüş uzunluğu 2000 mm, tercihen

Dahili soğutma sıvısı beslemeli ve kapatma valfli karşı milli makine, AG motor üzerinden taret kontrolü, Z ekseni için D= 50 mm, X ekseni için D= 40 mm bilyalı vidalar. Eksen tahrikleri aşırı yük kavramaları ile korunur, X ekseninde karşı ağırlık sistemi.

Taret kafası, karşı iş miline doğru sağa yönlendirilmiştir.

Eksen X Z

Seyahat mm 210 2000

Hızlı travers hızı m/dak 20 40

Besleme kuvveti N 8600 14000

X ekseni ölçüm sistemi: cam ölçek (abs)

Z ekseni: ROD kodlayıcı (abs)

Çapraz kızak 2 üzerinde 10'lu disk tareti

Takım tutucu sistemi DIN 69880-40x63

İlave W yuvaları sayesinde takım değişimleri sırasında daha fazla tekrarlanabilirlik

Yüzey dişlisi ile konumlandırılmış, hidrolik olarak kilitlenmiş

Karşı iş mili D102, boyut 11-DIN 55026/55021 ve ISO 702/1

Dönüş uzunluğu 2000 mm

AC motor ve 50 mm çaplı vidalı mil ile tahrik edilen Z ekseni kızağı

Aşırı yük kavraması ile korunan eksen tahriki

Çalışma konumunda, kızak AC motor tarafından durdurucuya karşı tutulur.

Ana ve karşı iş milleri arasına sıkıştırılmış iş parçalarının işlenmesi, ne eksenel sıkıştırma kuvveti ne de Z ekseni karşı iş mili konumunun izlenmesi yoluyla karşı iş mili tarafından desteklenmez.

Böyle bir işlev gerekiyorsa, punta işlevi seçeneği ek olarak gereklidir.

Z ekseninde ölçüm sistemi: ROQ kodlayıcı (abs)

Maksimum malzeme çapı: 102 mm

Maksimum iş mili hızı: 3000 rpm

Ön yatak çapı: 170 mm

Hızlı travers: 30 m/dak

Besleme kuvveti: 7200 N

Değişken üç fazlı tahrik (AC içi boş şaft motoru).

Karşı iş mili D102 gücü:

100/%40 görev döngüsünde güç: 53/68 kW

Tork: 675/900 Nm

Sayaç mili hizalama ve anahtarlama cihazı D102

İndeksleme diski aracılığıyla 2,5 derecelik artışlar.

Analog sıkma stroku izleme özelliğine sahip hidrolik olarak çalıştırılan içi boş sıkma silindiri D102.

Malzeme kapasitesi: 102 mm

Strok: 48 mm

Maksimum sıkıştırma kuvveti (çekme/basma): 10,900 dN

Çoklu sıkıştırma basınç cihazı

Sıkıştırma basıncı 8 ila 80 bar arasında ayarlanabilir (sıkıştırma silindiri için parça kataloğunda birden fazla ayar mevcuttur). Karşı mil; daha düşük bir sıkıştırma basıncına geçiş için ayna serbest bırakma hareketi gereklidir.

Otomatik kayar kapı, hidrolik tahrikli

INDEX C200-4D kontrol sistemi

- Simodrive 611 dijital inverter sistemine entegre modüler çok işlemcili kontrol (Sinumerik 840D ile aynı).

- Kontrol paneli - Windows işletim sistemli AT uyumlu PC ve düz ekran monitör
