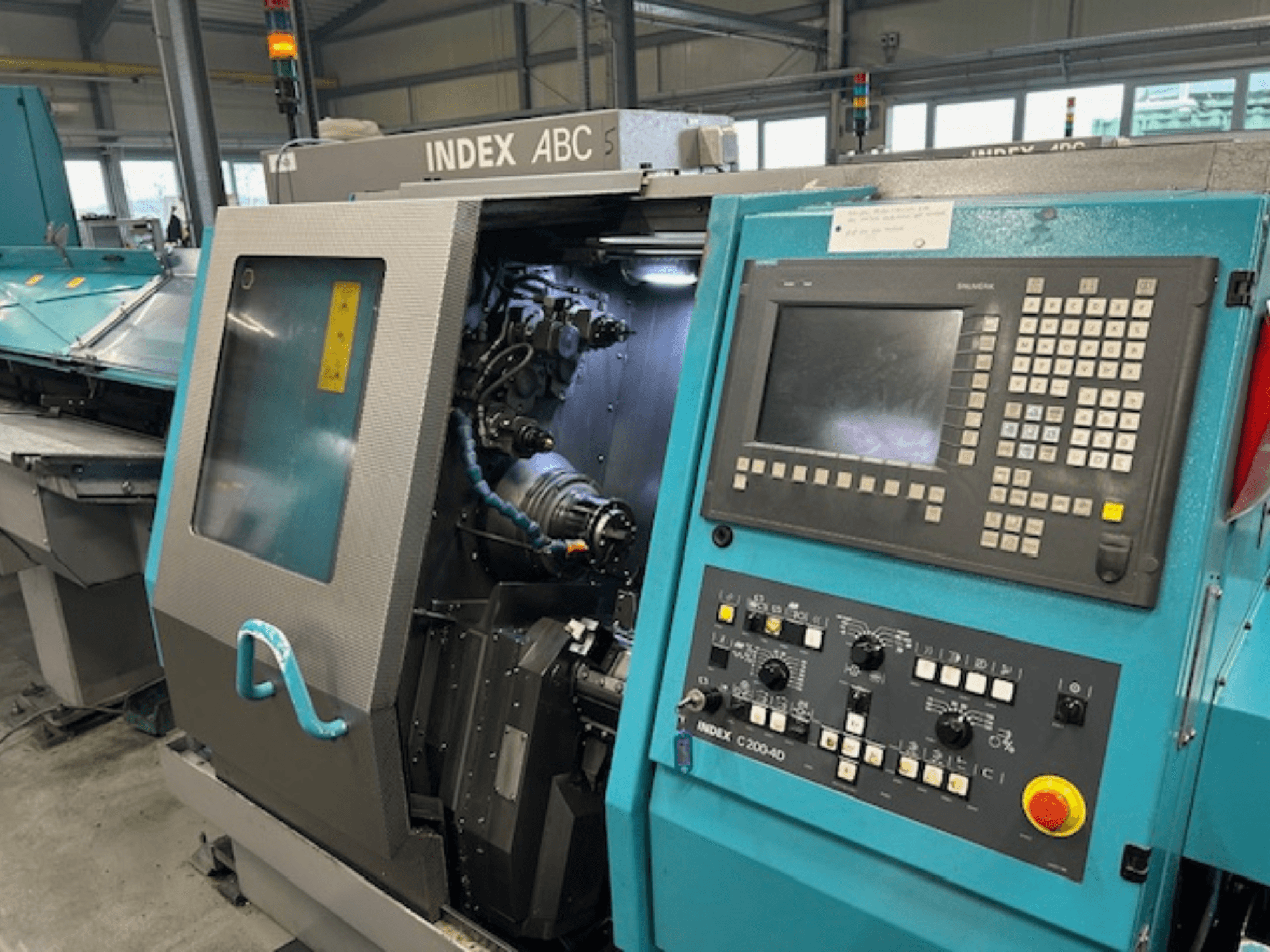

Index - ABCDE-TUR-IND-2007-00002

• Ana mil

  • Kapasite varyantları (iş mili boşluğu):

    • 30 (25): 30 mm (25 mm)

    • 42 (36): 42 mm (36 mm)

    • 60 (52): 60 mm (52 mm)

    • 65: 65 mm

  • Ön rulmanda mil çapı:

    • 75 mm (Model 30)

    • 85 mm (Model 42)

    • 100 mm (Model 60 ve 65)

  • 100 görevde Pmax güç:

    • 7 / 10 / 13 kW (Model 30)

    • 7,5 / 13 / 20 kW (Model 42)

    • 7,5 / 13 / 20 kW (Model 60)

    • 13 / 20 kW (Model 65)

  • Güç Pmax %40 görevde:

    • 10 / 15 / 21 kW (Model 30)

    • 13,3 / 21 / 29 kW (Model 42 ve 60)

    • 21 / 29 kW (Model 65)

  • Tork Mdmax %100 görevde:

    • 33 / 48 / 62 Nm (Model 30)

    • 35 / 62 / 95 Nm (Model 42 & 60)

    • 62 / 95 Nm (Model 65)

  • Tork Mdmax %40 görevde:

    • 48 / 69 / 102 Nm (Model 30)

    • 64 / 102 / 140 Nm (Model 42 & 60)

    • 102 / 140 Nm (Model 65)

  • Maksimum hız:

    • 7500 rpm (Model 30)

    • 7000 rpm (Model 42)

    • 6000 rpm (Model 60 & 65)

  • Sıkıştırma silindiri stroku:

    • Pens sıkıştırma: 7 mm

    • Ayna ve pens sıkıştırma: 20 mm

  • Sıkıştırma yolu izleme: 140 mm (Rev. 2 ile) / 160 mm (Rev. 2 olmadan)

  • Genişleme aşamaları:

    • C ekseni çözünürlüğü: 0.001°

    • Hizalama/anahtarlama ünitesi (indeksleme açısı): 2.5°

    • İş parçası durdurma ve çıkarma ünitesi: D 42 / D 60

• Alet taşıyıcı: Taret 1

  • Kaydırma hareketi: X 90 mm, Z 280 mm

  • Besleme kuvveti: 5500 N (X ve Z)

  • Hızlı travers: X 27 m/dak, Z 36 m/dak

  • Çözünürlük: X 0,5 µm, Z 1,0 µm

  • Takım sayısı: 7 + senkron iş mili

  • Takım sistemi: Silindirik şaft DIN 69 880 (25 x 48 mm)

  • Anahtarlama süresi (bir istasyon): 0.3 s

  • Takım tahriki (tüm istasyonlar): 4,2 kW, 7,5 Nm, 6000 rpm (%25 görevde Pmaks/Mdmaks)

• Alet taşıyıcı: Taret 2

  • Kaydırma hareketi: X 81 mm, Z 80 mm

  • Besleme kuvveti: X 8300 N, Z 5500 N

  • Hızlı travers: X 27 m/dak, Z 36 m/dak

  • Çözünürlük: X 0,5 µm, Z 1,0 µm

  • Alet sayısı: 6

  • Takım sistemi: Silindirik şaftlı kırlangıç kuyruğu montajı (25 x 40,3 mm)

  • Anahtarlama süresi (bir istasyon): 0.3 s

  • Takım tahriki (tüm istasyonlar): 6,5 kW, 14 Nm, 4500 rpm (%25 görevde Pmaks/Mdmaks)

  • Diş frezeleme ve poligon tornalama ünitesi: maksimum 6000 dev/dak (aynı anda maksimum 2 istasyon)

• Arka alet taşıyıcı (geri çalışma)

  • Kaydırma hareketi: X 280 mm, Z 280 mm

  • Maksimum alet sayısı: 6

  • Alet sistemi: Kırlangıç kuyruğu montajı

• Geri delme ünitesi (isteğe bağlı genişletme)

  • Maksimum sabit aletler: 5

  • Maksimum tahrikli aletler: 2

  • Tahrikli alet performansı (%25 görevde): 4,5 kW, 8 Nm, 6000 d/d

  • Takım tutucu deliği: 25 mm (DIN 69 880) / 1 inç

• Malzeme taşıma (entegre malzeme besleme ünitesi)

  • Çubuk çapı maks: 52 mm

  • Ayarlanabilir besleme yolu maks: 80 mm

  • Besleme kuvveti: 3000 N

• Sıvılar ve sistemler

  • Soğutma sıvısı sistemi: 60 (80) l/dak, 5,5 (8) bar, depo 220 l; değiştirilebilir pompa maks. 18 bar, 20 l/dak

  • Hidrolik sistem: 19 l/dak, 90 bar, tank 50 l

• Boyutlar (yükleme magazini ve talaş konveyörü olmadan)

  • Zemin alanı: 2.4 m²

  • İş mili merkez yüksekliği (zemin üstü): 1010 mm

Ek ekipman

• Çubuk yükleme magazini (çubuk besleyici), LM3200 / LM3700 / LM4200 modelleri

  • Çubuk uzunluğu maks: 3,2 m / 3,7 m / 4,2 m

  • Çubuk çapı aralığı: 6-52 mm

• Talaş konveyörü

  • Tip Menteşe tipi veya sıyırıcı kayış

  • Boşaltma yüksekliği: 840 mm
