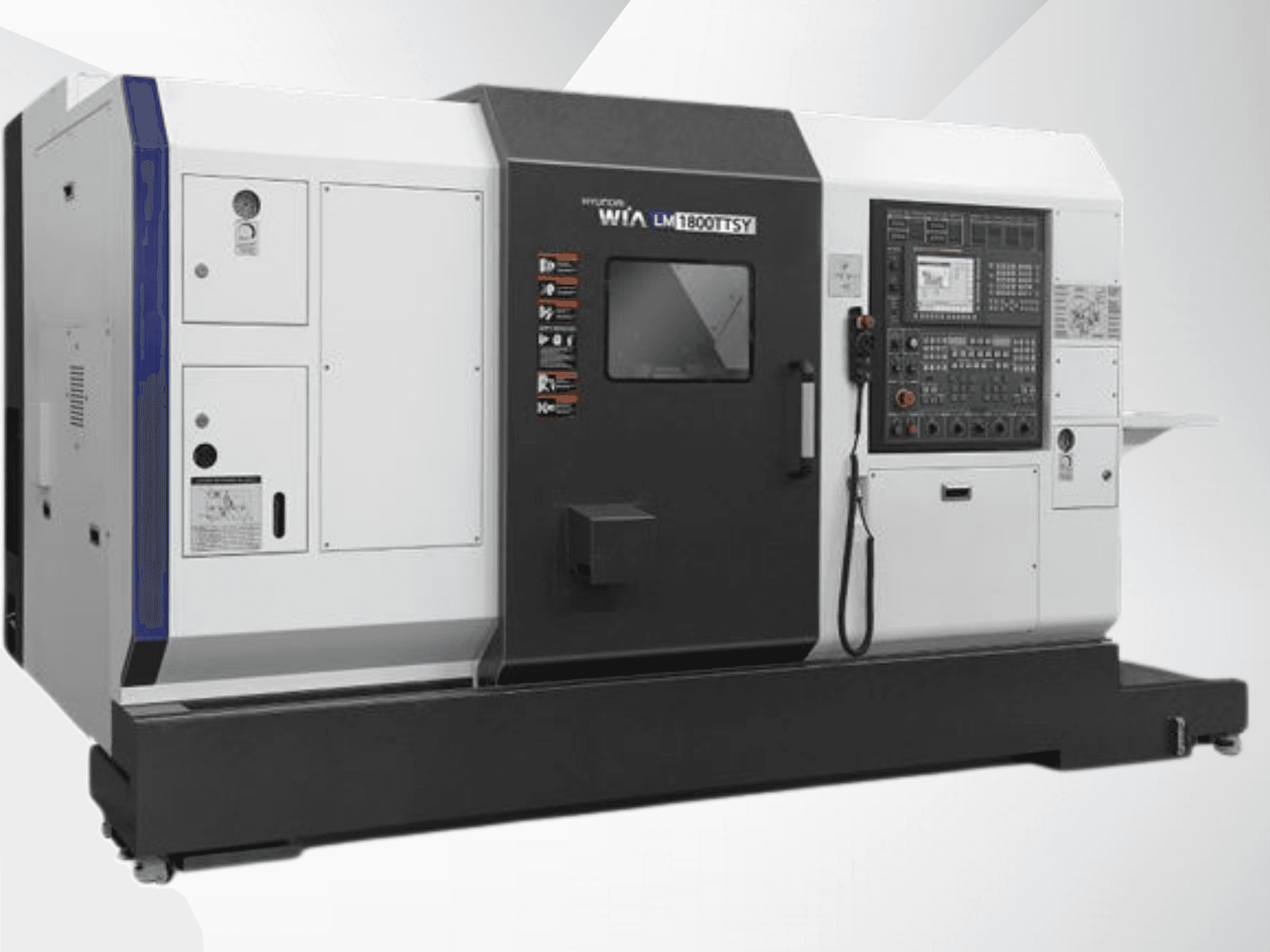

Hyundai - WIA LM 1800 TTSYDE-TUR-HYU-2025-00002

Paketleme Orijinal ambalaj

Kapasite:

• Taşıyıcı üzerinde salıncak: Ø290 mm

• Maks. dönüş çapı: Ø230 mm

• Maks. dönüş uzunluğu: 673 mm

• Bar kapasitesi (1. / 2.): Ø65 mm

• Ayna boyutu (1. / 2.): Ø210 mm

İş mili:

• İş mili deliği (1. / 2.): Ø76 mm

• Motor (Maks. / Kont.) (1. / 2.): 22/11 kW (30/15 HP)

• Tork (Maks/Devam) (1./2.): 358/214 Nm (264/158 lbf ft)

• İş mili tipi: Dahili motor

• İş mili burnu: A2-6

• C ekseni indeksleme (1./2.): 0,001°

Besleme / Eksenler:

• Seyahatler (X1/X2): 165/195 mm

• Seyahatler (Z1/Z2): 700/720 mm

• Seyahat (ZB): 668 mm

• Hızlı (X1/X2): 20/20 m/dak (787/787 ipm)

• Hızlı (Z1/Z2): 40/40 m/dak (1.575/1.575 ipm)

• Hızlı (Y): 7,5 m/dak (295 ipm)

• Hızlı (ZB): 40 m/dak (1.575 ipm)

• Slayt tipi (X/Y): Kutu kılavuzu

• Kızak tipi (Z): LM kılavuzu

Taret:

• Alet sayısı: 2 × 12 (24)

• Takım boyutu (OD): Ø20 mm

• Takım boyutu (ID): Ø32 mm

• İndeksleme süresi: 0,15 sn

• Y ekseni tipi: Kama tipi

Canlı takım:

• Freze takım hızı: 5.000 rpm

• Motor (Maks./Kont.): 5,5/1,1 kW (7,4/1,5 HP)

• Tork (Maks/Kont.): 47/14 Nm (34/10 lbf ft)

• Pens boyutu: ER25

• Tip BMT55

Tank kapasitesi:

• Soğutma sıvısı deposu: 300 L (79,3 gal)

• Yağlama tankı: 4 L (1,06 gal)

Güç kaynağı:

• Elektrik gücü: 60 kVA

• Güç kablosu kalınlığı: 50 mm²'nin üzerinde

• Voltaj: 220/60 (200/50)

NC / Kontrolör: FANUC 31i-B Plus / SIEMENS 840D
