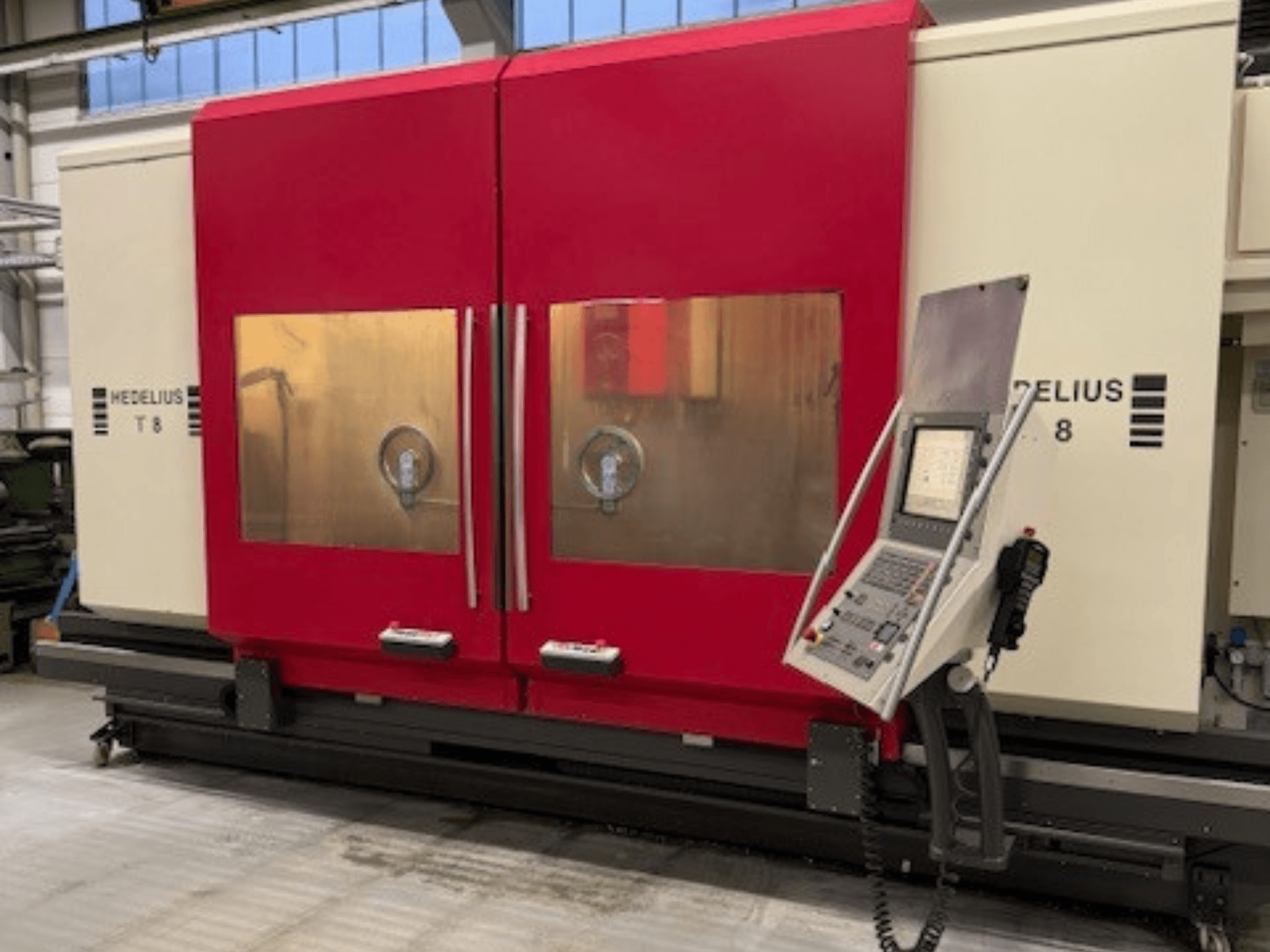

HEDELIUS - T8 - 2300DE-MIL-HED-2006-00002

• NC döner kafa B ekseni: +92° / -92°

• Maksimum sarkaç çalışması: 2 × 850 mm

• Hızlı travers: 60 m/dak

• Besleme kuvveti: X/Y 5000 N, Z 9000 N

• İş mili:

  • Maksimum tork: 158 Nm

  • Ön mil yatağı çapı: 70 mm

  • Takım bağlama (çekme kuvveti): 12 kN

• Takım magazini/değiştirme:

  • Takım pozisyonları (standart): 40

  • Alet pozisyonları (Magnum): 80

  • Maksimum takım çapı: 125 mm (bitişik konumlar boşken 180 mm)

  • Maksimum takım uzunluğu: 330 mm

  • Takım değiştirme süresi (yakl.): 3.5 s

  • Çipten çipe süre: dikey 6,0 sn / yatay 6,5 sn

• Masa/kapasite:

  • Sabit masa (U×G): 2000 × 920 mm

  • T yuvaları: 6 × 18 H12

  • Döner tabla: 1 × 18 H8

  • Maks. iş parçası ağırlığı: 2500 kg

• İşleme kapasiteleri:

  • St 52'de karbür ile delme: 40 mm

  • Kılavuz çekme: M24

  • St 52'de frezeleme: 500 cm³/dak

• Mesafeler (referans):

  • Z dikey hareket (L2): 850 mm

  • İş mili burnundan döner eksene (L3): 300 mm

  • İş mili burnundan tabla yüzeyine (L4): 40 mm

  • Yatay Z hareketi (L5): 1000 mm

  • İş mili ekseninden tabla yüzeyine (L6): 210 mm

  • Y hareketi (L7): 800 mm

  • Masa merkezinden hareket başlangıcına/bitişine (L8/L9): 400 / 400 mm

• Güç/ağırlık:

  • Toplam bağlı yük: 25 kVA

  • Makine ağırlığı (standart): yaklaşık 17.000-17.500 kg

• Saatler:

  • Çalışma saati: 21.100 saat

  • İş mili saatleri: 7,647 h

Ek ekipman

• Talaş konveyörü

• Mil üzerinden dahili soğutma sıvısı, 40 bar

• Kağıt bant filtre

• Yağ ve emülsiyon buharı ayırıcı

• Dönen görüntüleme pencereleri (2)

• Temizlik tabancaları (2)

• Renishaw dokunmatik prob
