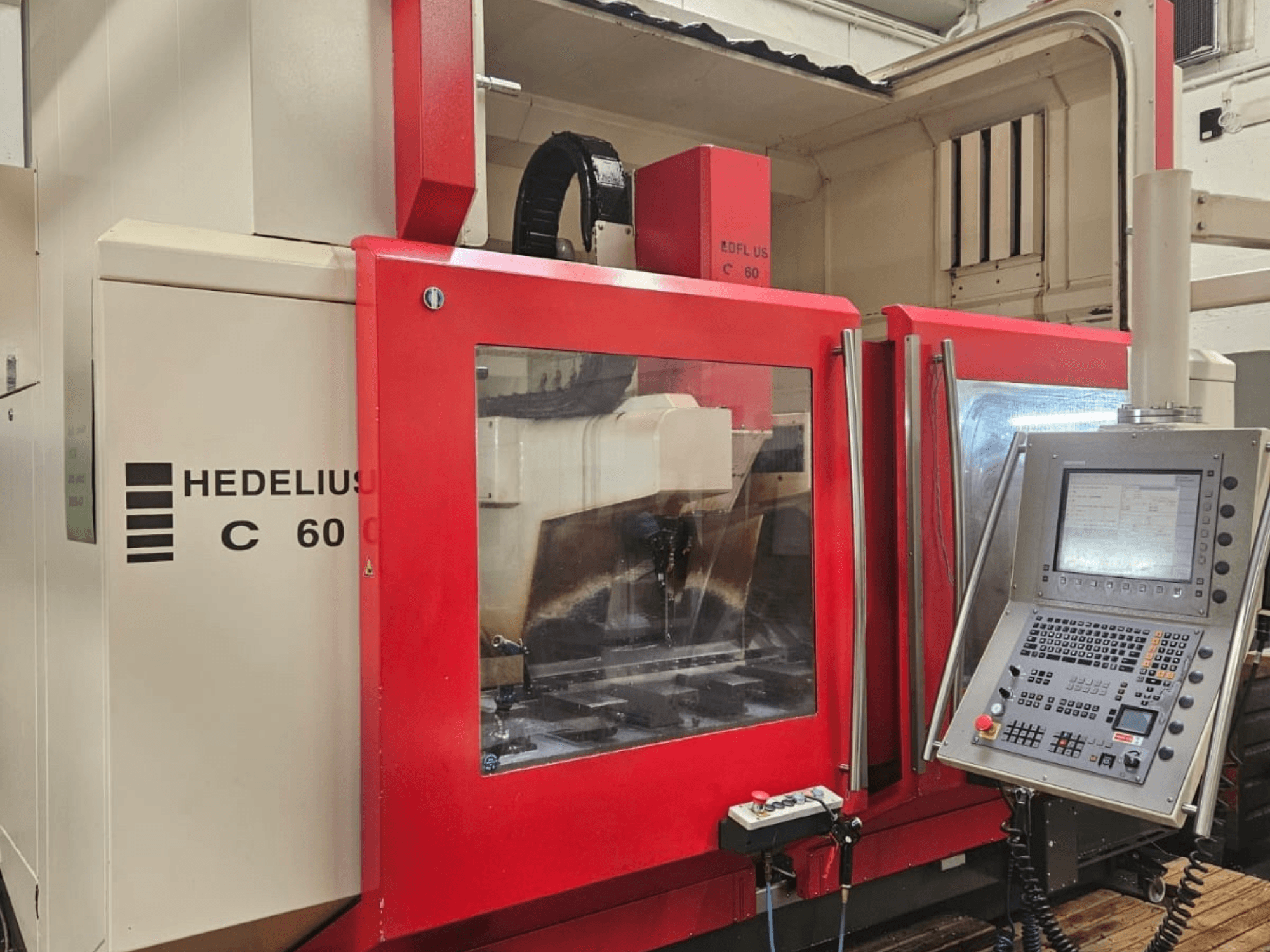

HEDELIUS - C60 - 2000DE-MIL-HED-2007-00002

• Sarkaç çalışma alanı: 2 × 775 × 620 mm

• Ana mil torku: 165 Nm (isteğe bağlı 198 Nm)

• Takım tutucu: HSK A63

• Maksimum takım uzunluğu: 330 mm

• Maksimum takım çapı: 80 mm

• Takım değiştirme süresi: yaklaşık 3,0 sn

• Çipten çipe geçiş süresi: yaklaşık 6,0 sn

• Tabla: 5 T yuvalı dökme demir makine tablası DIN 650-18

• Soğutma sistemi: mil üzerinden merkezi soğutma sıvısı

  • Soğutma sıvısı tankı kapasitesi: 780 litre

  • Filtre sınıfı: 25 µm

  • Filtre kapasitesi: 130 l/dak

  • Pompa A: 20 bar / 30 l/dak

  • Pompa B: 2,5 bar / 150 l/dak

• Elektrik bağlantısı: 3 × 400 V, 50 Hz

• Toplam bağlı yük: 20 kVA

• Basınçlı hava gereksinimi: minimum 7 bar

• Ağırlık: 10500 kg

• Makine muhafazası: elektrikli makaralı kapı ile tam muhafaza

• Konumlandırma sistemi: X/Y/Z eksenlerinde cam ölçekler

• Tahrik sistemi: bilyalı vidalı dijital AC servo motorlar

• Programlama: Heidenhain düz metin ve DIN/ISO

Ek ekipman

• Talaş konveyörü: sıyırıcı bant tipi, boşaltma yüksekliği yaklaşık 1150 mm

• Emme sistemi: MultiAir egzoz filtresi, 1200 m³/saat

• 3D prob: Renishaw RMP 60

  • Tekrarlanabilirlik: ±2 µm

  • Prob kalemi uzunluğu: 50 mm

  • Prob bilye çapı: 6 mm

• Mengeneler (isteğe bağlı)
