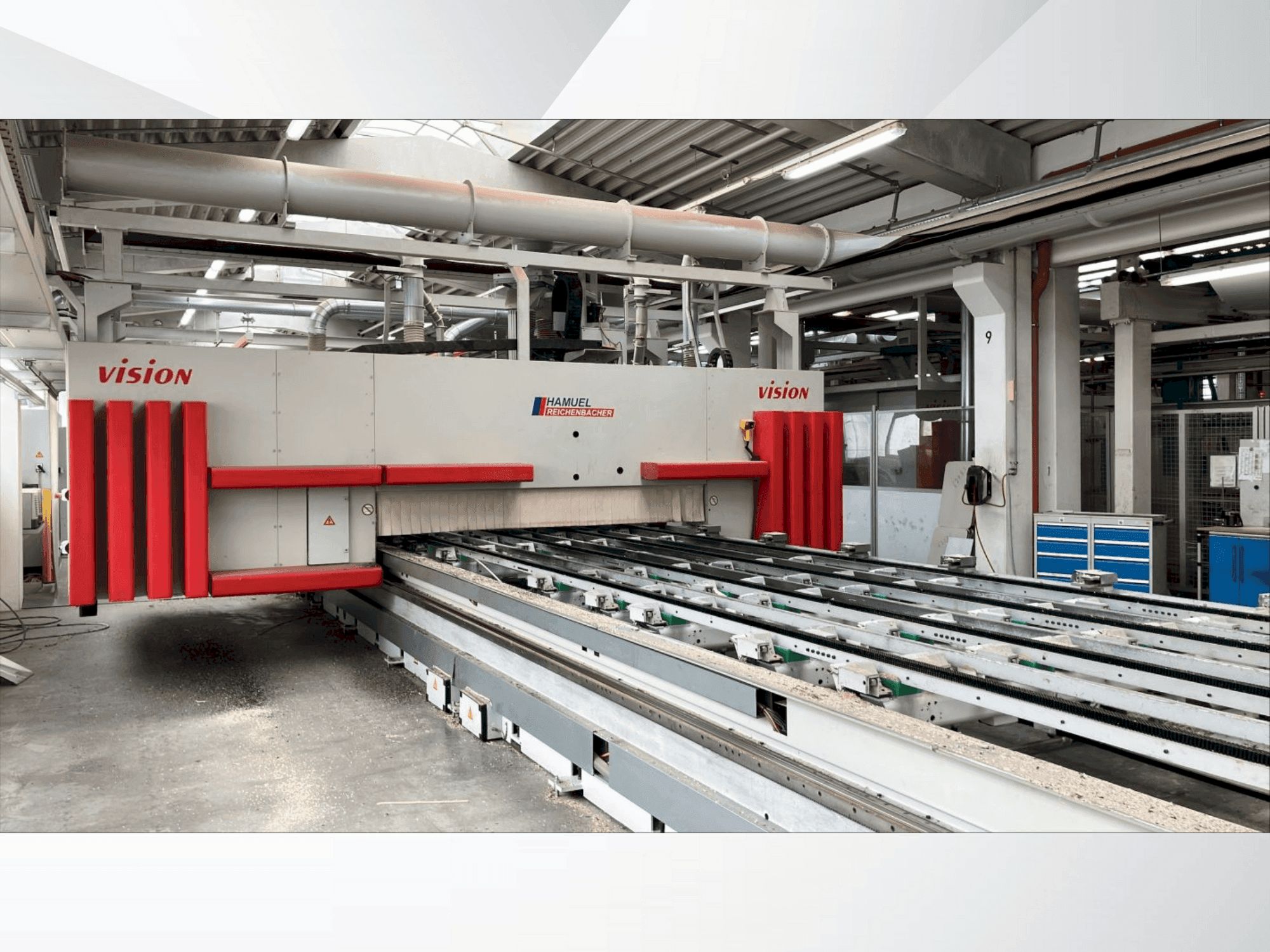

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Ek ekipman

• Vakum pimli otomatik ayarlanabilir destek masası
• Sabit makine yatağına yerleştirilmiş vakumlu emiş plakaları
• Esnek ve güvenli parça konumlandırmasına izin verir

Makine Faydaları

Niteliksel Makine Faydalari

• U2 ila u10 eksenleri: taşıyıcı hareketi
• Makine, x ve y eksenlerinde 60 m/dak, z ekseninde 20 m/dak, b ve c eksenlerinde 90°/s'ye kadar maksimum hızlara sahip olup, x/y düzleminde herhangi bir yol boyunca sonsuz programlanabilir ilerleme hızı sunmaktadır.
• Vakum pimleri: 72 adet, Ø100 mm
• Strok: 100 mm
• Etkili vuruş: 25 mm (taban kayışının üstünde)
• Vakum taşıyıcı sistemi, her biri ±1000 mm hareket aralığına sahip, minimum 300 mm aralıklı (genellikle ~1000 mm) ve 1-2-2-2-1 düzeninde düzenlenmiş 8 vakum vantuzlu (Ø100 mm), vakum izleme ve ped temizliği için üfleme nozullarıyla donatılmış, her iki taraftan elektrik motorlarıyla tahrik edilen 9 adet elektrik motoruyla çalışan taşıyıcıyı içerir.

Teknik Makine Faydalari

• Kontrol paneli: 17" tft düz ekran
• İşletim sistemi: windows 7
• Ekran bilgisayarı: pcu 50. 5
• Kullanıcı arayüzü: hmi çalışması
• X1/x2 eksenleri: yaklaşık 8540 mm – uzunlamasına gantry hareketi
• Y1 ekseni: yaklaşık 2500 mm – enine ünite hareketi
• Z1 ekseni: yaklaşık 480 mm – dikey ünite hareketi
• B1 ekseni: ±180° – döner hareket
• C1 ekseni: 360° – döner hareket
• X3 ekseni: zemin altı delme ünitesi hareketi

Ekstra bilgi

Makine hala güç altında
