Gildemeister CTX 500 S2

Fotoğraf Galerisi

952,322 TL

gindumac fiyatı

(Fabrika fiyatı)

Resmi fiyat teklifi al

Gildemeister - CTX 500 S2DE-TUR-GIL-2001-00006

Name: Gildemeister CTX 500 S2
Brand: Gildemeister
SKU: DE-TUR-GIL-2001-00006
Price: 952322 TRY
Availability: InStock

952,322 TL

gindumac fiyatı

(Fabrika fiyatı)

resmi fiyat teklifi al

Makineyi ziyaret

karşı teklif yap

Başka sorunuz var mı? Bize Ulaşın!

Sergi Guardia

+49 162 4027635

s.guardia@gindumac.com

WhatsApp'tan iletişime geçin

GINDUMAC
Ürünler
Makine aletleri
➤ Satılık İkinci El Gildemeister CTX 500 S2 | gindumac.com

Orijinal dilde göster

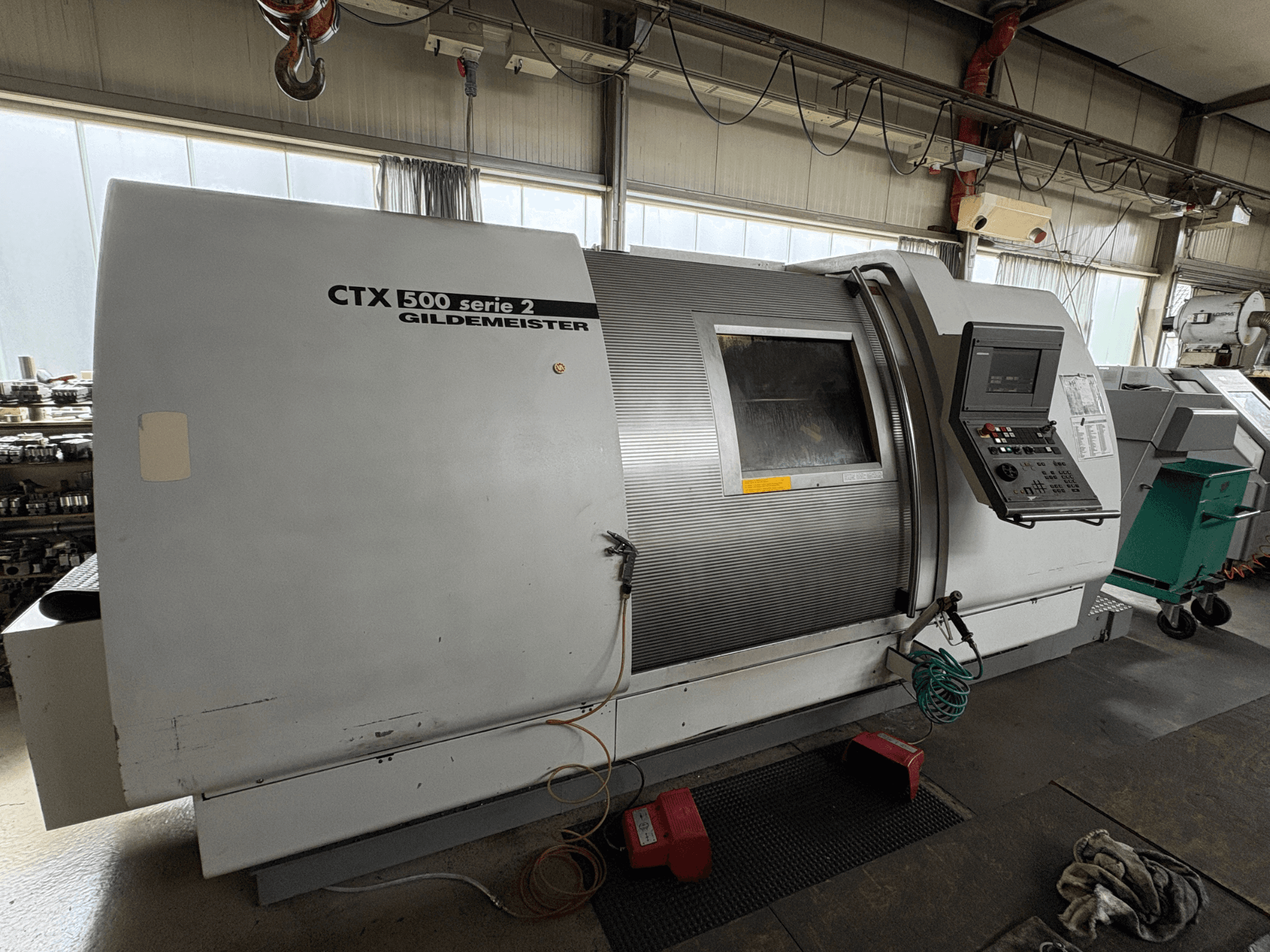

Bu 3 eksenli Gildemeister CTX 500 S2, 2001 yılında üretilmiştir. 1000 mm torna uzunluğuna ve yatak rayı kapağı üzerindeki 680 mm'lik bir dönüş çapına sahiptir. Makine, 23 kW gücünde bir tahrik sistemi ve 650 Nm maksimum tork ile donatılmıştır. Yüksek kaliteli tornalama kapasitesi arıyorsanız, satışa sunduğumuz Gildemeister CTX 500 S2 yatay torna tezgahını değerlendirin. Daha fazla bilgi için bizimle iletişime geçin.

Genel bakış

marka: Gildemeister
yıl: 2001
MODEL: CTX 500 S2
üretim saatleri: 57279
uygulama tipi: Dönen
Yer: Almanya
makine tipi: Yatay Torna Makinesi
kontrol ünitesi markası: HEIDENHAIN

Teknik Bilgiler - Gildemeister CTX 500 S2

Kontrol Ünitesi

Kontrol Markası: HEIDENHAIN
Kontrol Modeli: CNC PILOT 4290

Boyutlar

Makine Yüksekliği: 2130 mm
Makine Uzunluğu: 5560 mm
Makine Ağırlığı: 8700 kg
Makine Genişliği: 2400 mm

Hareket

Eksen Sayısı: 3
X ekseni hareketi: 320 mm
Z ekseni hareketi: 1097 mm

Teknik Özellikler

Karşı Mili: Hayır
Tahrikli Takımlar: Evet
Maks. Çubuk Çapı: 90 mm
Maks. İş Parçası Çapı: 680 mm
Mili Gücü: 23 kW
Mili Hızı: 3600 RPM

Ek bilgi

- Yüz Kılavuz Kapağı Üzerindeki Salınım Çapı: 455 mm

- Ana mil çapı: 220 h5 mm

- Ön Yatağındaki Ana Mil Çapı: 140 mm

- Mil Deliği: 107 mm

- Mandren Çapı: 315 / 400 mm

- Tahrik Gücü (%100 Çalışma Döngüsü): 23 kW

- Maks. Tork: 650 Nm

- Hız Aralığı: 18 - 3600 rpm

- C ekseni hızı: < 100 dev/dk

- C Ekseni Tutma Torku: 750 Nm

- C Ekseni İndeksleme Hassasiyeti: <= 0,025 derece

- X Ekseni İlerleme Kuvveti: 8 kN

- Z Ekseni İlerleme Kuvveti: 15 kN

- X Ekseni Hızlı Hareket Hızı: 24 m/dk

- Z ekseni hızlı hareket hızı: 30 m/dk

- Bilyalı Vida X / Z (Çap x Adım): 32x15 / 40x20 mm

- Takım Taret: Yön mantığı ile otomatik olarak indekslenen evrensel disk taret

- Takım İstasyonu Sayısı: 12

- Takım Montaj Silindirik Şaftı (DIN 69880): 40 (50) mm

- Dikey Hareket (Y Ekseni): +/- 50 mm

- Tahrikli Takım Varyantı - Takım İstasyonu Sayısı: 12

- Tahrikli Takım Varyantı - Maks. Tahrikli Takım Sayısı: 6

- Tahrikli Takım Varyantı - Maks. Sıkıştırma Çapı: 16 mm

- Tahrikli Takım Varyantı - Maks. Hız: 4000 rpm

- Tahrikli Takım Varyantı - Tahrik Gücü (%40 Çalışma Döngüsü): 9,7 kW

- Pota Mil Çapı (Ön Bölge): 120 mm

- Pota Milinin Strok Uzunluğu: 120 mm

- Pabuç Mili Montajı: Mk 5 (6)

- Pota Mil Basıncı Maks.: 14 kN

- DL 1000 Boyutları (UxGxY) Talaş Konveyörü Hariç: 5560 x 2400 x 2130 mm

- Talaş Konveyörü Hariç Ağırlık: 8700 kg / 10000 kg

- Ses Basıncı Seviyesi: 77 dB(A)

- Torna Mili Aydınlatma Şiddeti: > 300 Lux

- Gerilim (U): 400 V

- Frekans (f): 50 Hz

- Faz sayısı: 3 ~

- Görünür Güç (P): 58 kVA

- Akım (I): 85 A

- Sigorta Koruması: 100 A

- Kontrol Gerilimi: 230 V / 24 V=

Dahil Olan Ekipmanlar:

Talaş konveyörü, 3 çeneli mandren, ayak pedalı anahtarları, emme borusu eki

*Gösterilen veriler ile gerçek değerler arasında farklılıklar olabilir, bu durum satış temsilcisi tarafından teyit edilmelidir.
