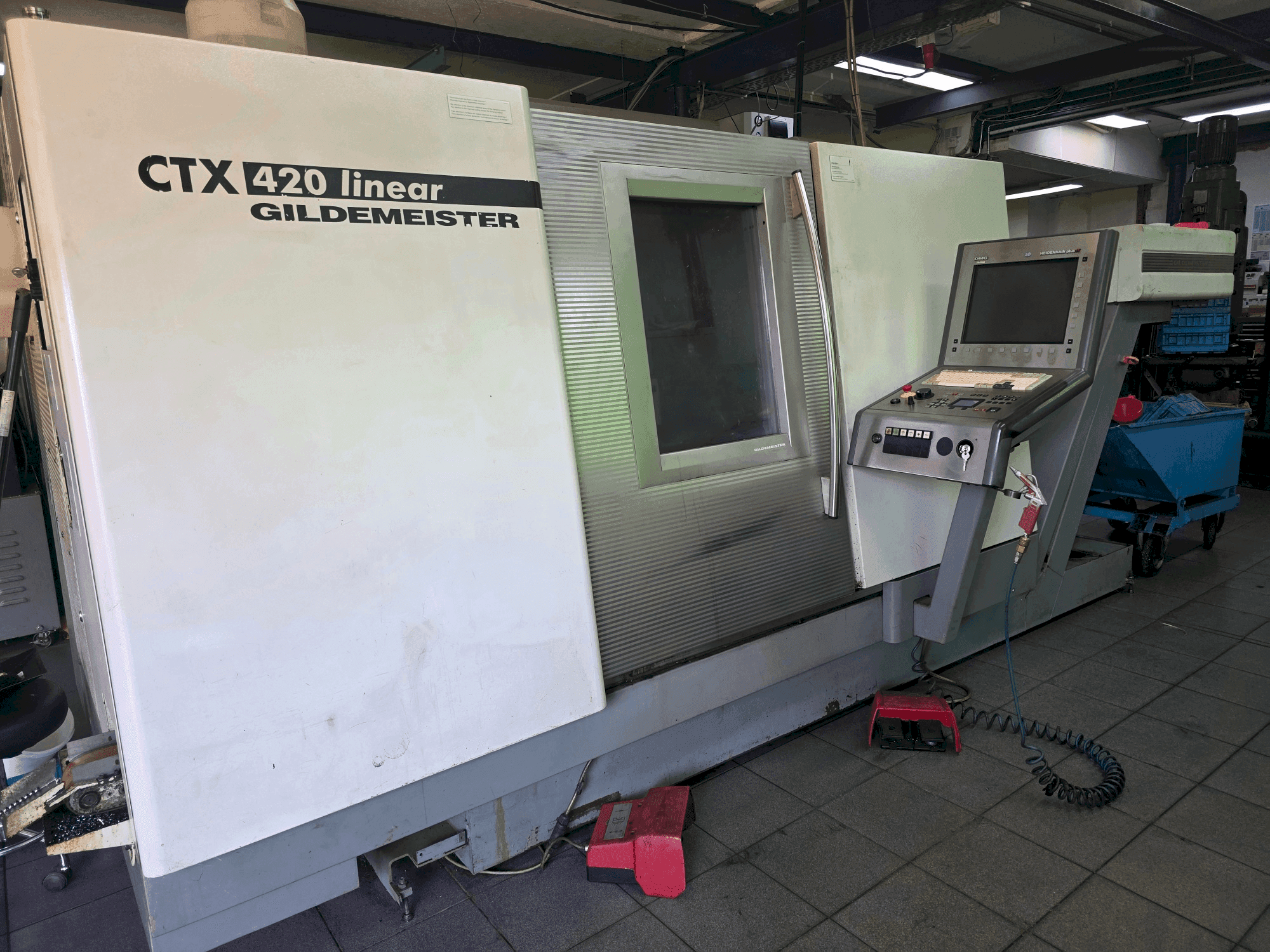

Gildemeister - CTX 420 linearDE-TUR-GIL-2008-00003

• C ekseni

• Y ekseni

• Kısmen içi boş sıkıştırma cihazı

• Ana iş mili için diferansiyel basınç kelepçesi

• İş parçası toplama tesisi, pnömatik kumandalı, konveyör bantlı, d 65 mm x 200 mm uzunluğunda parçalar için

• Takım tareti tamamen elden geçirildi

• Kuyruk stoğu dahildir

• Çalışma alanında takım ölçüm cihazı, otomatik olarak döner (sınırlamalar: sıkma cihazının sıkma çeneleri 280 mm'yi geçmemelidir

• CNC Kontrol: HEIDENHAIN Plus iT

• Sıkıştırma: Kısmi oyuk sıkıştırma cihazı

• Destek: Punta

• Durum: Makine tornalama için tamamen hazır


Çekirdek Eklentiler ve Özellikler

• Kontrol Uzantısı (B-A0111): CTX 420/520 Lineer 8 için TurnPlus kontrol uzantısı

• İş Mili Kelepçesi (B-B0030): Ana iş mili için diferansiyel basınç kelepçesi 9

• Takım Ölçümü (B-H2305): Çalışma alanında otomatik olarak dönebilen takım ölçüm cihazı 10 Not: Ölçüm cihazı kullanılırken sıkma cihazının sıkma çenelerinin dönüş dairesi 280 mm 'yi geçmemelidir11.

• Yağ Buharı Ayırıcı (B-H2310): Mekanik endüstriyel filtre ile yağ buharı ayırıcı, $1500\ m^{3}/h$ 12

Çubuk Stok İşleme Paketi (B-E2302)

Bu paket şunlardan oluşur: 13 - İçi boş sıkıştırma tertibatı, Ø 68 mm 14 - İş parçası çıkarma tertibatı, pnömatik olarak çalıştırılır, taşıma bandı ile 15 En fazla parçalar için: $\text{\O 65 mm}\times\text{200 mm}$ uzunluğunda 16 - Çubuk besleyici veya çubuk yükleme magazini için bağlantı 17 - Sinyal lambası 4 renkli 18

Hizmetler ve Dokümantasyon

• Ayna Aygıtı Servisi (B-Z0010): Teslimat tesisinde, muhtemelen ayna flanşı ayarı da dahil olmak üzere (sağlanan) bir elektrikli aynanın montajı/işlevsel testi19. Not: Bağlantı parçası ve gerekli ayna flanşı da sağlanmalıdır20.

Ek ekipman

• Talaş konveyörü

• Mekanik endüstriyel filtre ile yağ buharı separatörü, 1500 m³/h

• Paket çubuğu işleme G

• Sinyal lambası 4 renkli

• İçi boş sıkıştırma cihazı, Ø 68 mm

• Kaldırma kirişi dahildir

• 10x AGW eksenel

• 10x AGW radyal

• 39x delme çubuğu tutucuları

• 29x döner çubuk tutucu

• 2x haddeleme aleti

• 3x kesik kılıç tutucu

• 1x Berg güç aynası tip KH 200

• 93x 3 çeneli ayna için çene seti

• 1 set makine dokümantasyonu
