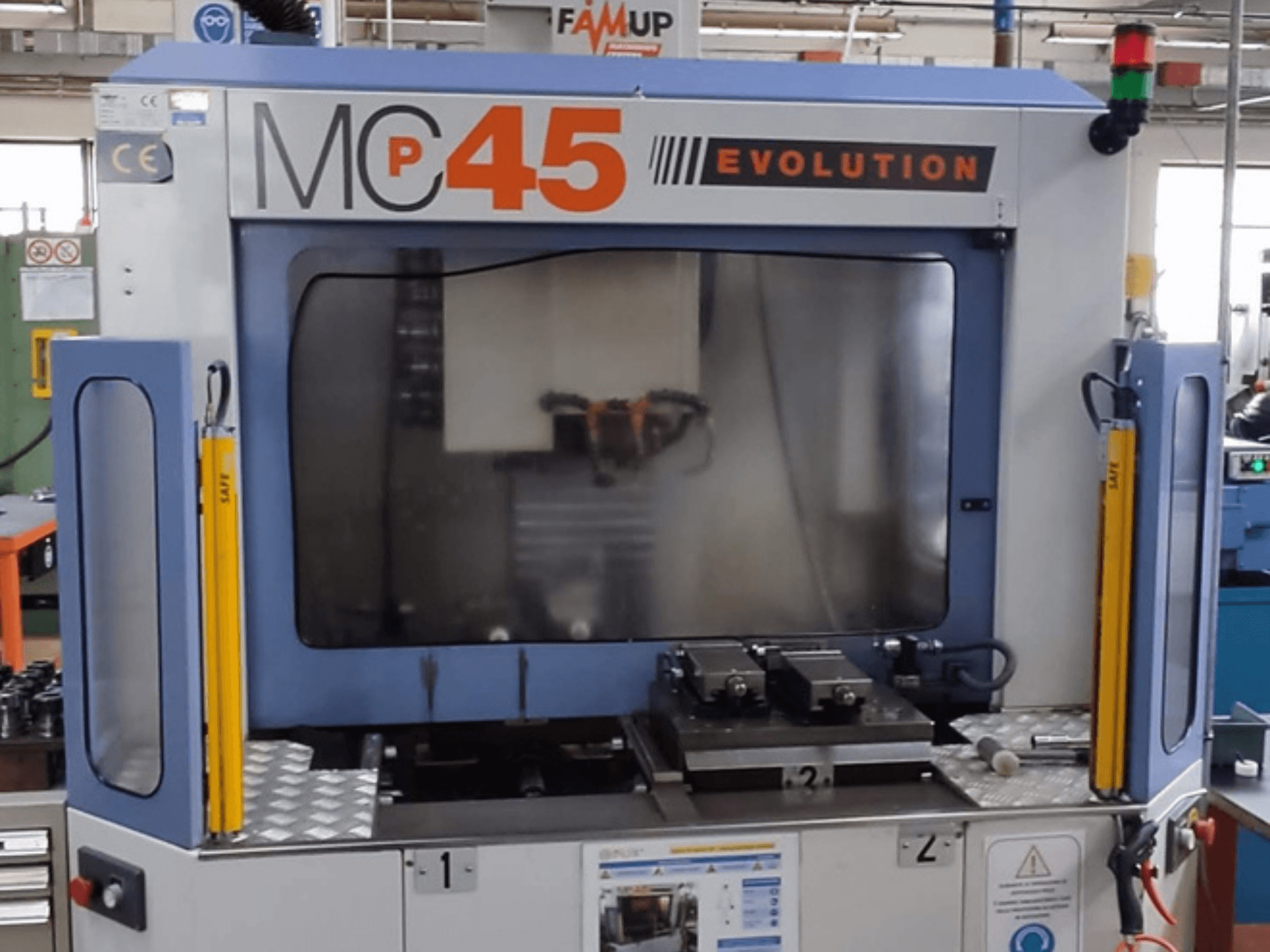

FAMUP - MCP 45 EIT-MIL-FAM-2004-00001

Palet / masa

• Masa boyutu: 400 x 300 mm

• T yuvaları: 2 x 14 x 80 mm

• Merkez delik: Ø50 H6

• Palet değişim süresi: 8 sn

Mil

• Motor gücü S6 %40: 5 kW

• Sürekli güç S1: 3,7 kW

Eksen performansı

• Çalışma ilerleme hızı X/Y/Z: 10.000 mm/dak

• Hızlı ilerleme hızı X/Y/Z: 30.000 mm/dak

• Çalışma itme kuvveti S1 X/Y: 2.000 N

• Çalışma itme kuvveti S1 Z: 3.300 N

Ölçüm sistemi

• Dolaylı ölçüm sistemi

Doğruluk

• Konumlandırma hassasiyeti X/Y/Z: ±5 µm

• Tekrarlanabilirlik X/Y/Z: ±1,5 µm

• Ters çevirme hassasiyeti: 3 µm

Takım değiştirici

• Alet seçimi: Rastgele

• Maks. takım çapı: Ø63 mm

• Maks. takım uzunluğu: 150 mm

• Takım değiştirme süresi: 1,7 sn

• Çipten çipe geçiş süresi: 2,5 sn

Genel veriler

• Toplam kurulu güç: 10 kW
