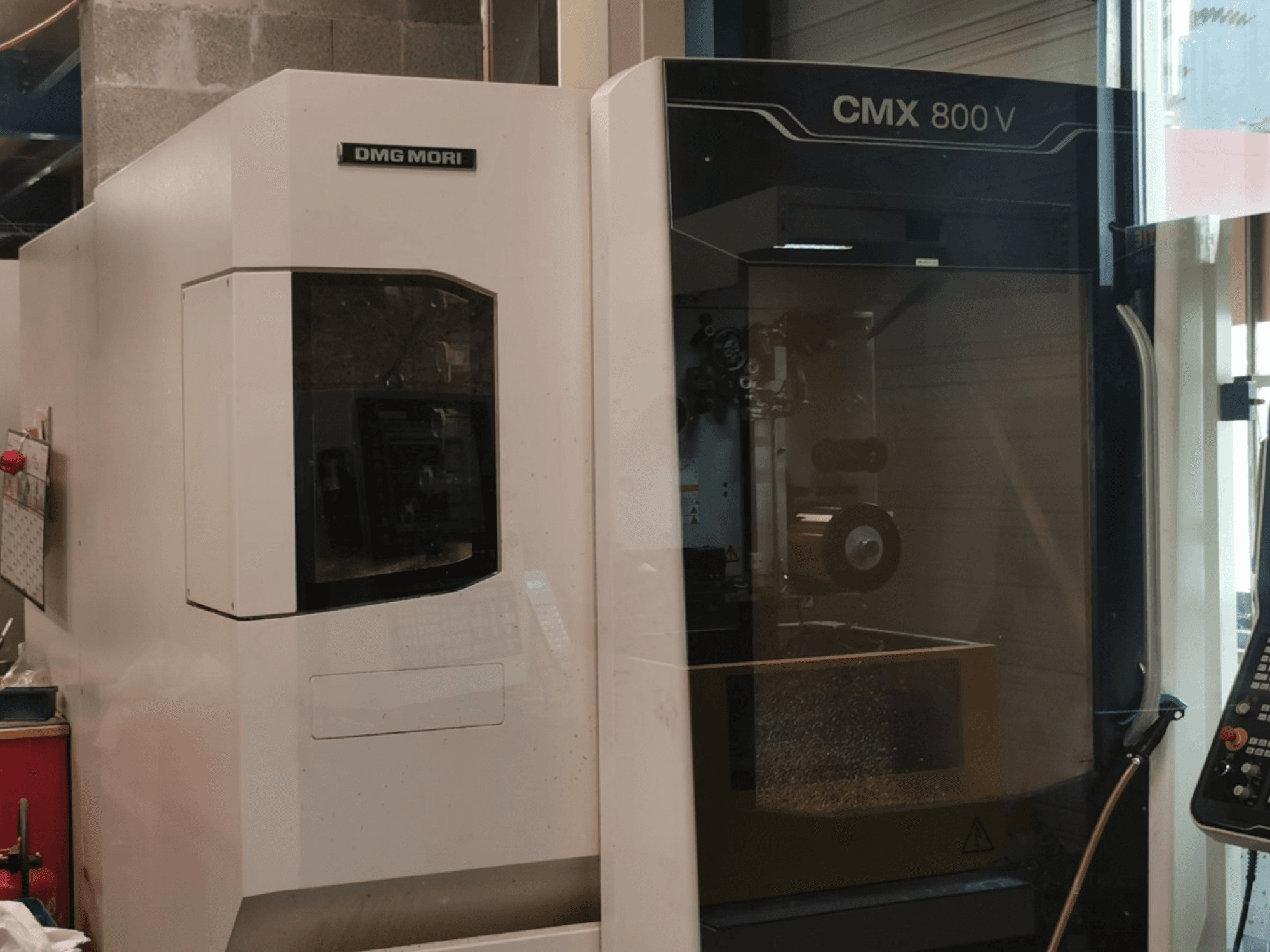

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

- CNC Kontrol: HEIDENHAIN TNC 620 (SLIMline Kontrol Paneli / MC 7420D PC ve Ekran + TE 715D Klavye)

- Masa Sıkıştırma Yüzeyi: 1.100 x 560 mm

- Maks. Masa Yükü (Merkez): 800 kg

- Masa Yükleme Yüksekliği (Zemin - üst kenar): 850 mm

- T-Yuvaları: 4 / 18H12 (Yuvalar arası mesafe: 100 mm; 1 referans yuvası: 18H7)

- İş mili hız aralığı: 20 – 12.000 dev/dak

- İş mili tahrik gücü (%40 ED / %100 ED): 13 kW / 9 kW

- İş mili torku (%40 ED / %100 ED): 82 Nm / 54 Nm

- Takım Konikliği / Arayüz: SK40 (DIN 69871 / DIN 69872 Form A/B çekme pimi)

- Takım Sıkıştırma Kuvveti: 10 kN (SK40 / BT40)

- Takım Magazin Kapasitesi: 30 yuva (zincir tipi)

- Maks. Takım Çapı (bitişik takımlarla): 80 mm

- Maks. Takım Çapı (bitişik yuvalar boş olduğunda): 125 mm

- Maks. Takım Uzunluğu (iş mili ucundan itibaren): 300 mm

- Maks. Takım Ağırlığı (Otomatik takım değişimi): 8 kg

- Maks. Toplam Magazin Yükü: 240 kg

- İlerletme Tahrikleri: X, Y ve Z eksenlerinde AC Servo Motorlar

- Hızlı Hareket Hızı (X / Y / Z): 30 / 30 / 30 m/dk

- İlerleme Hızı Aralığı (X, Y, Z): 20.000 mm/dk'ya kadar

- Konum Ölçüm Çözünürlüğü: 1 µm

- Konum Belirsizliği P (VDI/DGQ 3441): 6 µm

- Talaş Yönetimi: Entegre sıyırıcı konveyör (bande grattante, 220 L soğutma sıvısı tankı, 5 bar basınçta 20 L/dk pompa)

- Harici Soğutma Sıvısı ve Hava Beslemesi: Harici ayarlanabilir soğutma sıvısı nozulları ve üfleme havası (M25)

- Dahili Temizleme: Çalışma alanı durulama / yıkama tabancası (pistolet de rinçage)

- Manuel Eksen Hareketi: Elektronik el çarkı (HR 510FS)

- Erişim / Güvenlik Yetkilendirmesi: DMG MORI SMARTkey elektronik mod seçici

- Görünür Güç: 32 kVA

- Anma Besleme Gerilimi: 400 V AC ±%10 (3/N/PE)

- Şebeke Frekansı: 50/60 Hz

- Kontrol Gerilimi: 230 V AC / 24 V DC

- Tam Yük Akımı (In max): 52 A

- Ana Sigorta: 63 A

- Kısa Devre Kesme Kapasitesi (Ics): 0,63 kA

- Makinenin Temel Ağırlığı: yaklaşık 5.400 kg

- Talaş Konveyör Ağırlığı: 500 kg
