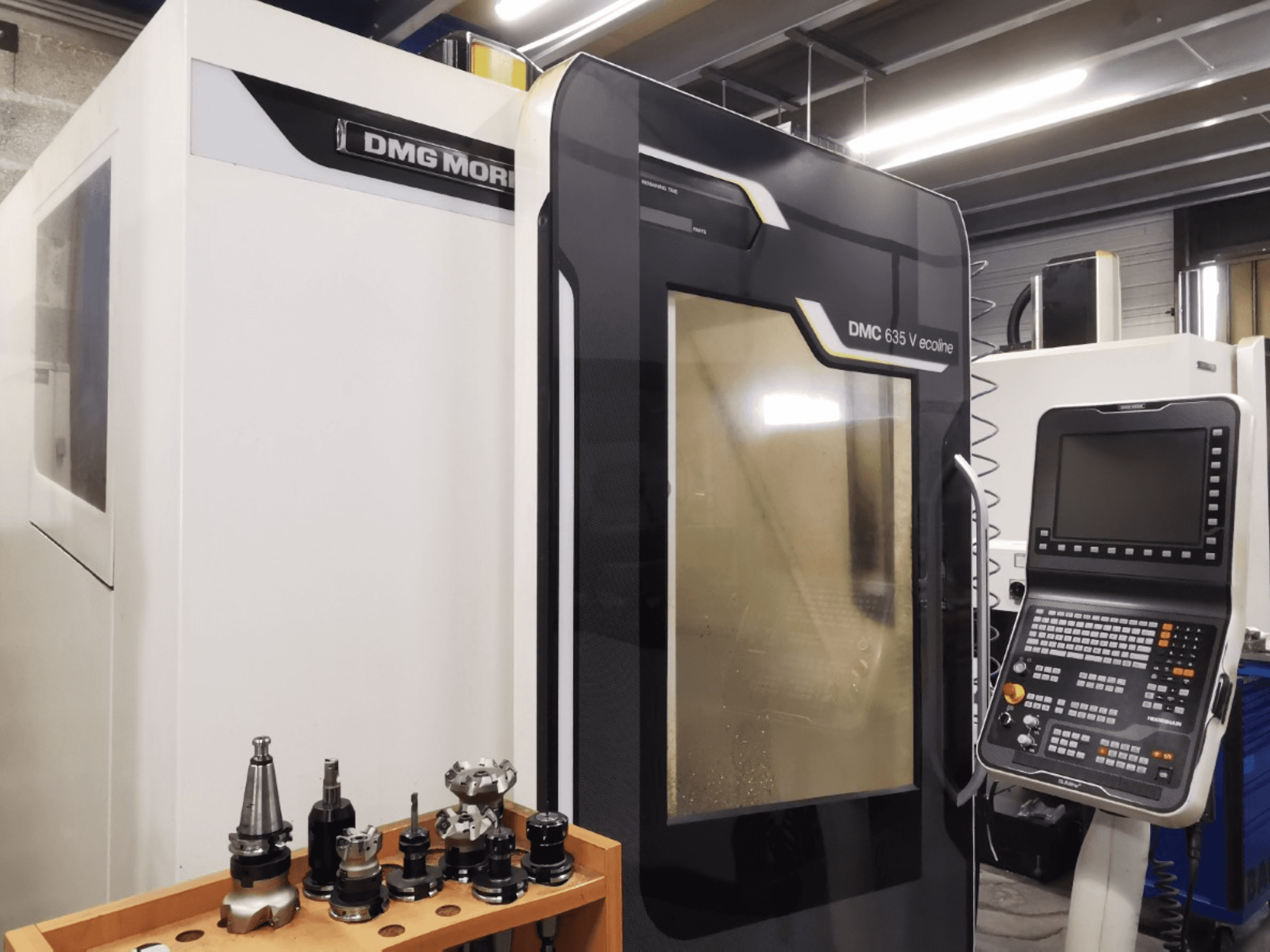

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Kontrol sistemi: HEIDENHAIN TNC 620 (MC 7420D / TE 7150 klavye / SLIMline panel)

- Eksen Sayısı: 3 (X, Y, Z)

- X Ekseni Hareket Mesafesi: 635 mm

- Y ekseni hareket mesafesi: 510 mm

- Z ekseni hareket mesafesi: 460 mm

- Masa Sıkıştırma Yüzeyi: 790 x 560 mm

- Maks. Masa Yükü (Merkez): 600 kg

- Masa T-Yuvaları: 4 / 14H12, aralık 100 mm (1 referans yuvası 14H7)

- Zeminden Masa Yüksekliği: 720 mm

- İş mili hız aralığı: 20 - 12.000 rpm (1/dk)

- İş mili tahrik gücü (%40 ED / %100 ED): 13 kW / 9 kW

- İş mili torku (%40 ED / %100 ED): 83 Nm / 57 Nm

- Takım Konikliği / Arayüz: SK40 (DIN 69871 / ISO 7388/2 Tip A veya DIN 69872 Form A/B)

- Takım Sıkıştırma Kuvveti: 8 kN

- Takım Magazin Kapasitesi: 30 istasyon

- Maks. Takım Çapı (Bitişik Boş / Dolu): 130 mm / 80 mm

- Maks. Takım Uzunluğu: 300 mm

- Maks. Takım Ağırlığı: 6 kg (Maks. toplam takım magazini yükü: 90 kg)

- Hızlı Hareket (X / Y / Z): 30 m/dk

- İlerleme Hızı (X / Y / Z): 20.000 mm/dk'ya kadar kesintisiz olarak programlanabilir

- Konumlandırma Çözünürlüğü / Belirsizlik: 1 µm / 16 µm (VDI/DGQ 3441)

- Soğutma Sıvısı Tankı Kapasitesi: ~120 l

- Makine Ağırlığı: ~3.900 kg (30 aletlik magazin ile 3.950 kg)

- Görünen Güç: 17 kVA

- Nominal Hat Akımı (In max): 28 A

- Ana Sigorta: 35 A (Kısa devre kesme kapasitesi: 0,35 kA)

- Güç Kaynağı: 400 V AC (3/N/PE), 50/60 Hz

- Kontrol Gerilimi: 24 V DC / 230 V AC

- Pnömatik Besleme Basıncı: 5,5 - 8,0 bar (Hava tüketimi: Üfleme olmadan 30 m³/saat; +20 m³/saat sürekli)

- Makine Boyutları (G x D x Y): 1.880 mm (soğutma sıvısı tankı dahil 2.265 mm) x 2.441 mm x 2.742 mm (Minimum nakliye yüksekliği: 2.330 mm)

- Gerekli Yer Kaplaması: 4.500 x 4.400 mm
