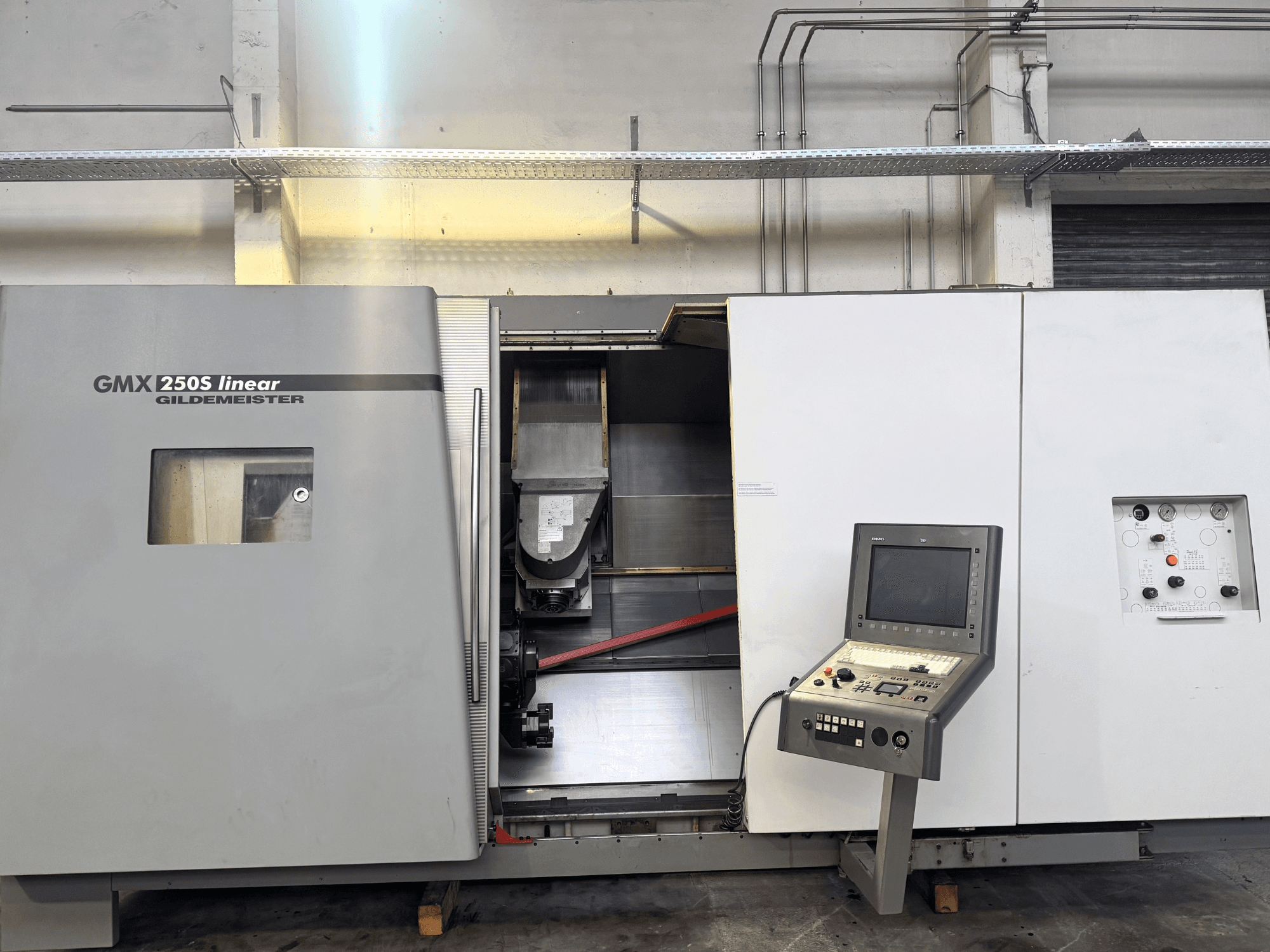

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Kılavuz Yolu Tipi: Makaralı kılavuz yolları

- Ana Mil:

- Tahrik Gücü (%100 ED): 21 kW

- Tahrik Gücü (%40 ED): 28 kW

- İş mili hız aralığı (%100 ED): 5000 rpm

- İş mili hız aralığı (%40 ED): 5000 rpm

- Temel Hız: 850 rpm

- Maks. Tork (40/100% ED): 240 / 320 Nm

- Tahrik Tipi: AC/1, Entegre İş mili Motoru 76

- C Ekseni Hızı: 5000 rpm

- C Ekseni Torku: 320 Nm

- C Ekseni Çözünürlüğü: 0,001 derece

- Mandren Çapı: 200 - 315 mm

- Maks. çubuk kapasitesi: 65 mm

- İş mili flanşı: Düz flanş 170 h5

- İş mili delik çapı: 80 mm

- Sıkıştırma Silindiri Delik Çapı: 67 mm

- Ön Yatak Çapı: 120 mm

- Takım Mil / Freze Mili:

- Takım Tutucu: HSK63-A

- Maks. iş mili devri: 12.000 dev/dak

- Tahrik Gücü (%100 / %40 ED): 13,2 / 22 kW

- Tork (100% / 40% ED): 60 / 100 Nm

- Mil 2 (Karşı Mil - opsiyonel):

- Tahrik Gücü (%100 / %40 ED): 21 / 28 kW

- Maks. hız: 5000 rpm

- Mandren Çapı: 315 mm

- Maks. çubuk kapasitesi: 65 mm

- Çalışma Aralığı / Torna Çapı:

- Maks. salınım çapı: 640 mm

- Maks. tornalama çapı: 520 mm

- Karşı mil üzerinde maksimum tornalama çapı: 400 mm

- Karşı mil ve taret üzerinden torna çapı maks.: 250 mm

- Pota üstü maksimum tornalama çapı: 400 mm

- İş mili mesafesi: 1500 mm

- Torna uzunluğu (kısa / uzun): 1175 mm

- İş parçası ağırlığı (flanş ağırlığı) maks.: 150 (100) kg

- İş parçasının iş mili flanşından itibaren ağırlık merkezi maks.: 200 mm

- Pota ile birlikte iş parçası şaft parçalarının ağırlığı maks.: 800 kg

- Kayan Hareket Mesafesi:

- Kayan 1 (üst): X1 = 550 mm, Y1 = 180 mm, Z1 (kısa/uzun) = 1185 mm, B1 = 240 derece

- Kayan 2 (isteğe bağlı): X2 = 180 mm, Z2 (kısa/uzun) = 1050 mm

- Kayan 3 (karşı mil): Z3 (kısa/uzun) = 1150 mm

- B Ekseni:

- Maks. dönme hızı: 30 dev/dk

- B ekseni torku (S6-40%/maks.): 2860 / 5720 Nm

- B ekseni çözünürlüğü: 0,001 derece

- Hidrolik sıkıştırma (30 bar'da): 2000 Nm

- Takım magazini:

- Takım yuvası sayısı: 36

- Maks. takım ağırlığı: 8 kg

- Maks. takım uzunluğu: 400 / Ø80 mm

- Serbest alan dahil maksimum takım uzunluğu: 250 / Ø125 mm

- Standart takım çapı: Ø80 mm

- Boşluk olmadan maksimum takım uzunluğu: 230 / Ø80 mm

- Torna takımı f-boyutu (standart): 40 mm

- Boşluklu torna takımı f-boyutu maks.: 62,5 mm

- Standart maksimum eğilme momenti: 60 (100) kg/cm

- Kaldırma hareketi: 85 mm

- Taret 2 (Opsiyonel):

- Tahrikli Takımlar Takılı: Evet

- Takım istasyonu sayısı: 12

- DIN 69880'e göre mil çapı: 40 mm

- Tahrikli takım sayısı: 12

- Tahrik gücü (maks. %100 ED): 10,7 kW

- Tork (maks. %100 ED): 32 Nm

- Hız aralığı: 4000 dev/dk

- İndeksleme süresi (30/180 derece): 0,34 / 0,64 s

- Maks. takım yükü: 100 kg

- Takım yüklemesinden kaynaklanan izin verilen dengesizlik: 63 Nm

- İlerletme Tahrikleri ve Hızlı Hareket (Kızak 1, 2, 3):

- Hızlı hareket X/Ys/Z (Kızak 1): 40 / 24 / 70 m/dk

- İlerletme kuvveti X/Ys/Z (Kızak 1, S6-40%): 7 / 11 / 7,5 kN

- Hareket çözünürlüğü X/Ys/Z (Kızak 1): 0,001 mm

- X ekseni bilyalı vidası (Kızak 1): Ø32 x 20 mm

- Ys ekseni bilyalı vidası (Sürgü 1): Ø40 x 15 mm

- Z1 ekseni lineer motoru: 1FN3600-4WB00

- Hızlı hareket X/Z (Kızak 2): 24 / 36 m/dk

- İlerleme kuvveti X/Z (Kızak 2, S6-40%): 9 / 11 kN

- Hızlı hareket Z (Kızak 3): 36 m/dk

- Z ekseni ilerletme kuvveti (Kızak 3, S6-40%): 13 kN

- Soğutma Suyu ve Talaş Konveyörü:

- Soğutma sıvısı kapasitesi: 370 l

- Tahrik gücü: 0,25 kW

- Soğutma sıvısı pompası (dalgıç pompa): 202 l/dk

- Taşıma kapasitesi: 100 kg/saat

- Hidrolik sistem:

- Kapasite: 40 l

- Pompa gücü 1/2: 5,5 kW

- Pompa basıncı 1/2: 100 bar

- Pompa debisi 1/2: 38 l/dk

- Pnömatik:

- Basınç: 6 bar

- Hava tüketimi: 40 m³/saat

- Soğutma ünitesi:

- Soğutucu kapasitesi: 15 l

- Soğutma kapasitesi: 4,5 kW

- Akış hızı: 15 l/dk

- Basınç: 6 bar

- Soğutma devresi sayısı: 1

- Soğutma Sıvısı Ekipman Seçeneği:

- Tank kapasitesi: 500 (1000) l

- Toplam güç (Standart/Opsiyonel): 1,1 (5,1/12,6) kW

- Pompa basıncı 1/2/3: 8 / (20/80) bar

- Pompa debisi 1/2/3: 20 / (40/11) l/dk

- Filtre inceliği: 40 µm

- 80 bar opsiyonu için soğutma gücü: 4,9 kW

- VDI/DGQ 3441'e göre doğruluk (T=20 +/-2 °C'de):

- X1/Y1/Z1 eksenlerinde konum toleransı P: 10 / 10 / 16 µm

- B konumu toleransı: 10 mGrad

- X2/Z2 konum toleransı: 10 / 16 µm

- Z3 ekseninde konum toleransı: 16 µm

- X1/Y1/Z1 eksenlerinde ortalama dağılım Ps: 3 / 3 / 4 µm

- B ekseninde ortalama dağılım Ps: 3 mGrad

- X2/Z2 eksenlerinde ortalama dağılım Ps: 3 / 4 µm

- Z3'te ortalama Ps dağılımı: 4 µm

- Elektriksel Özellikler:

- Bağlı yük: 75 kVA

- Çalışma gerilimi: 400 V

- Frekans: 50 Hz

- Sigorta koruması (yavaş eriyen): 125 A (VDE 0100)

- Kontrol gerilimi (AC / DC): 230 V / 24 V

- Boyutlar ve Ağırlık:

- Kurulum boyutları (U x G x Y): 7800 x 4100 x 3040 mm

- Nakliye boyutları (U x G x Y): 5000 x 3000 x 2800 mm

- Kontrol kabini dahil makine ağırlığı: 15.000 kg

- Çalışma Saatleri:

- Kontrol sistemi açık kalma süresi: 35.398 saat

- İş mili / Otomatik çalışma saatleri: 14.802 saat

• Kontrol ünitesi: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• Punta ile 4. eksen (özel özellik)

• 22 takım konumlu takım magazini (isteğe bağlı)

Ek donanım

• Talaş tepsisi

• Talaş konveyörü

• Soğutma sıvısı sistemi
