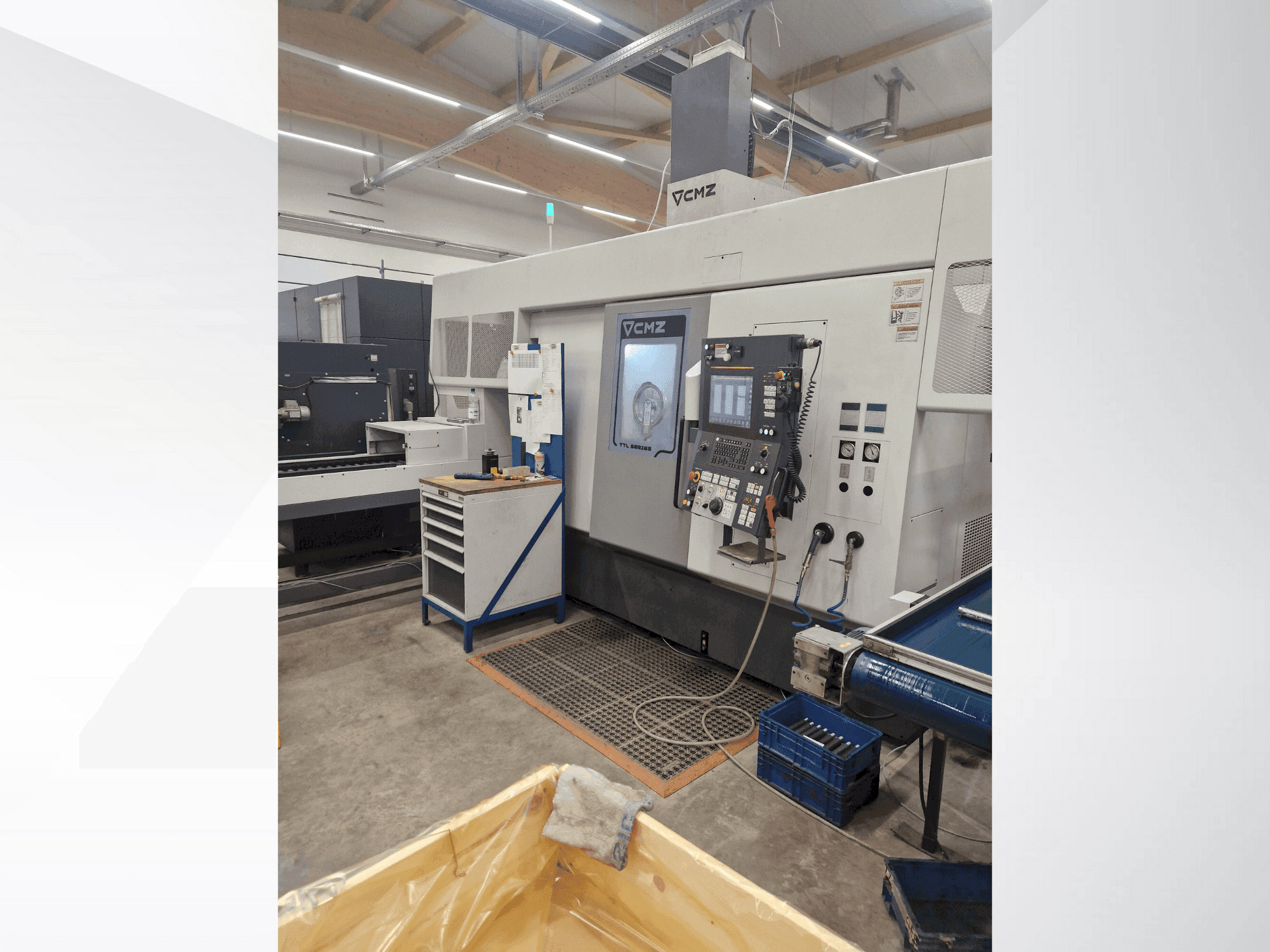

CMZ - TTL-66-66-TTY-T2YDE-TUR-CMZ-2021-00001

Makinenin Avantajları

Teknik Makine Avantajları

- Gerilim: 400 V AC

- Fazlar: 3 + N + PE

- Frekans: 50 Hz

- Maksimum Güç: 90 kVA

- Maksimum Akım: 125 A

- Pnömatik basınç: 6 bar

- Makine Dili: Almanca

- Kontrol Sistemi: Fanuc (G Kodları Tip A)

- Sol İş Mili Donanımı: LPS sistemi, Eksenel durdurucu, İş milinden soğutma sıvısı beslemesi, Hainbuch AXFIX 65 (standart) 2703/0008 pens mandreni

- Sağ İş mili Donanımı: LPS sistemi, İş mili üzerinden soğutma sıvısı beslemesi, CM 3 canlı merkez için uzun versiyon punta, Hainbuch AXFIX 65 (standart) 2703/0008 pens mandreni

- Takım Ayar Cihazı: Takım ayar cihazı dahildir

- Talaş Tahliyesi: Çift zincirli arka talaş konveyörü

- Üst Takım Taret (T1): 3 programlanabilir kademeli (35, 15 ve 6 bar) yüksek basınçlı soğutma sıvısı pompası, 75µm filtre dahil

- Alt Takım Kulesi (T2): 3 programlanabilir kademeli (35, 15 ve 6 bar) yüksek basınçlı soğutma sıvısı pompası, 75 µm filtre dahil

- Soğutma Suyu Özellikleri: İş mili üzerinde soğutma suyu nozulları, Soğutma suyu yıkama nozulu, Tank seviyesi izleme

- İzleme Sistemleri: Takım ömrü yönetimi, Takım yükü izleme

- Emme Sistemi: Ø150 bağlantı flanşı, montaj parçaları, hortumlar ve destek ile birlikte LTA E120-X1-H emme ünitesi

- Otomasyon / Portal Yükleyici: GL20-11 3 eksenli CNC Portal Yükleyici (her iki tarafa hareket yolu), GLII şaft parçaları için servo kontrollü 2x180° çift döner tutucu, Özel portal muhafazası

- İş Parçası Taşıma: Sol ön tarafta WS-700-3000 iş parçası taşıyıcısı, 3 sıra V-kılavuzlu WS-700 (her sırada 2 mil), yuvarlak ve kare malzemeler için CMZ iş parçası taşıyıcısı (90° V-destekli versiyon), müşteriye ait boşaltma bandı için bağlantı arayüzü

- Sağlanan Takım Tutucular: 20x20 boyutlu takımlar için 8 adet çift radyal tutucu (310.04.092046), 6 adet Ø32 H75 delme takımları için tutucu (310.04.092060), 2 adet TTL/10400/02, 70 bar iç soğutmalı (12000 rpm) ER32 tahrikli takımlar için eksenel tutucu, 2 adet TTL/10400/09, 70 bar iç soğutmalı ER16 tahrikli takımlar için radyal tutucular (Maks. 12.000 rpm)

- Dahil olan tutucu çeneler: Hammadde çeneleri (32 mm/30-35 mm, 35 mm/35-40 mm, Kare 30 mm/30x30 mm), Bitmiş parça çeneleri (32 mm/30-35 mm, 38-40 mm/35-40 mm, Kare 30 mm/30x30 mm)

- Dönen gözetleme penceresi / makine durum ışığı

- CMZ, bir parçanın yerleştirilebileceğini belirten bir sinyale / konveyörün serbestçe hareket edebileceğini belirten bir çıkış sinyaline ihtiyaç duyar
