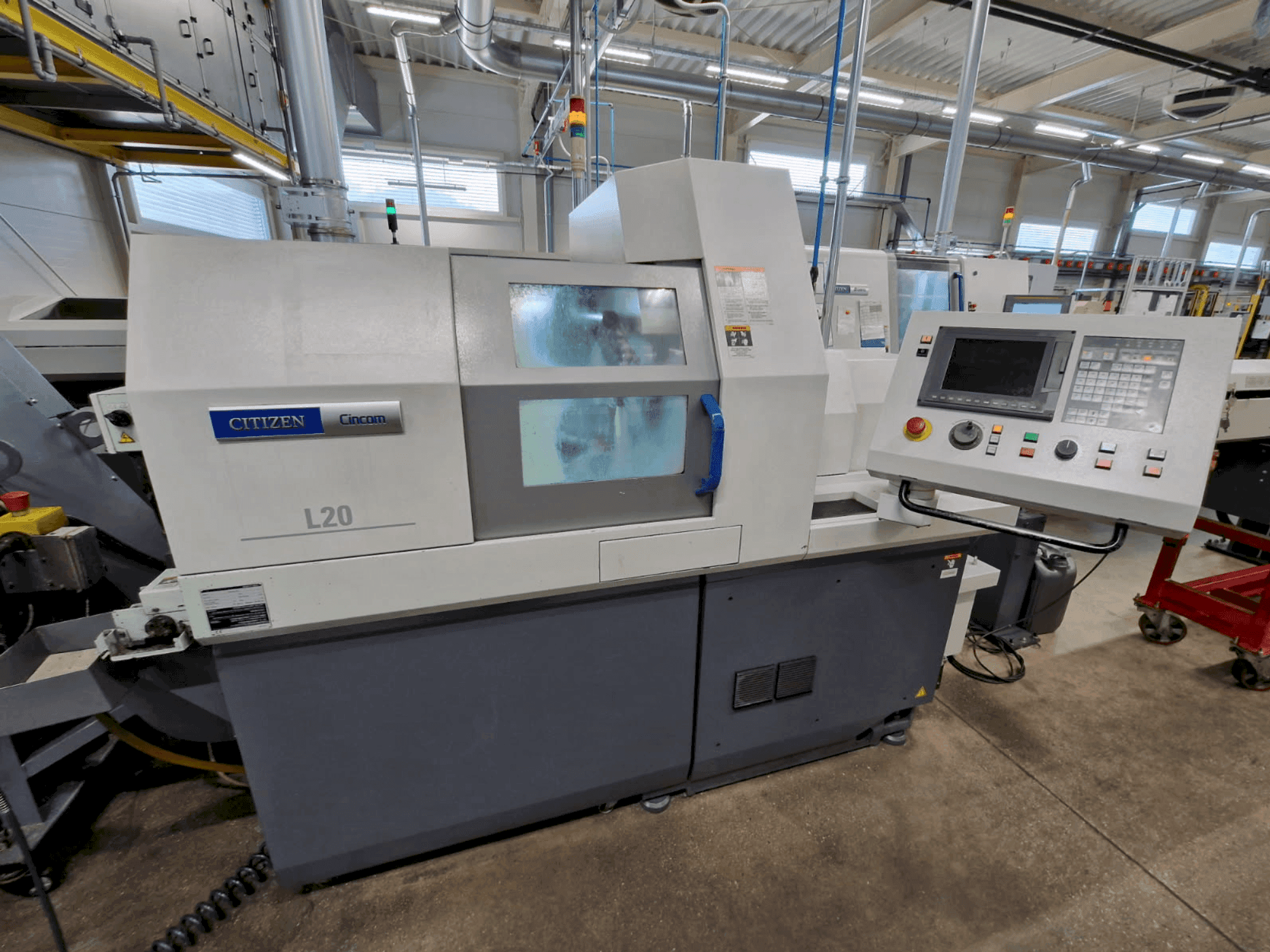

Citizen - Cincom L20E-2M8SI-TUR-CIT-2016-00001

FMB Çubuk besleyicili ve LNS talaş konveyörlü CITIZEN Cincom L20E-2M8

Makine, 20 mm çapa kadar verimli tornalama için uygundur.

Makine, karmaşık ürünlerin işlenmesi için 37 adede kadar takım barındıracak şekilde tasarlanmıştır.

Alet alt montaj seti:

5 aletli dikey tutucu

4-7 Enine radyal işleme için döner takımlar

Ön işleme için delme takımları 3-9

0-4 karşı iş mili için döner takımlar

4-10 karşı mil için delme takımları

Temel yapılandırma

Temel yatak: güçlü lineer kılavuzlara sahip blok döküm (termal ve titreşim kararlılığı)

Ana iş mili: 10.000 rpm, C ekseni, Ø geçiş 26 mm (maks. çubuk Ø20 mm)

W1: 5 aletli dikey tutucu (12 × 12 × 130 mm)

3× GSC1310 radyal döner takımlar ER16 (1 kW, 7.500 rpm)

GSE3210 freze ünitesi için 0°/90° ayarlanabilir döner ünite (3× GSC1310 ER16)

Derin delikler için U124B delme bloğu (2+1)

Karşı iş mili: 8.000 rpm, isteğe bağlı C ekseni, güç 0,75/1,5 kW

U153B karşı iş mili için tahrikli takım ünitesi (0,75 kW) + 4× SAU819 adaptörler Ø19,05

Kontrolör: Mitsubishi Meldas 700 (Windows işletim sistemi, geliştirilmiş işlemci, LCD 8,4")

Ana ve yardımcı iş millerinde eş zamanlı işleme

Yeni kayar kapı kapağı tasarımı, yerden tasarruf sağlar

Teknik veriler

Ana mil

Maks. dönüş uzunluğu: 200 mm

Verim Ø: 26 mm

Maks. çubuk Ø: 20 mm

Hız: 200-10.000 rpm

Güç: 2,2 / 3,7 kW

Konumlandırma: C ekseni (0,001°)

Sayaç mili

Maks. çubuk Ø: 20 mm

Hız: 200-8.000 rpm

Güç: 0,75 / 1,5 kW

Konumlandırma: C ekseni

Pens içindeki maks. iş parçası uzunluğu: 80 mm

Tahrikli araçlar

Hız: 200-7,500 rpm

Güç: 1 kW

5 takım (dikey tutucu) + 4-7 radyal + 3 Z yönünde

Araçlar

5 alet (12 × 12 × 130 mm)

Karşı mil üzerinde 3 konumlu delme bloğu (3× Ø25,4 mm)

Arka işleme tutucuları: 3-6 (Ø19,06 mm)

Kılavuzlar

Pensler: E145

Kılavuz burç: Neukomm 22.001

Makine ER16 / ER11

Ek ekipman

• Sıkıştırma ünitesi Ø25 mm

• Karşı mili durulamak için 15 bar pompa

• SAU819 Ø8 mm'ye kadar adaptörler

• Transformatör 3×400V/3×200V, 10 kW

• Talaş konveyörü LNS MH-HB

• FMB Minimag 20/3200 çubuk besleyici
