- ➤ Satılık İkinci El Quick-Tech I-42U | gindumac.com

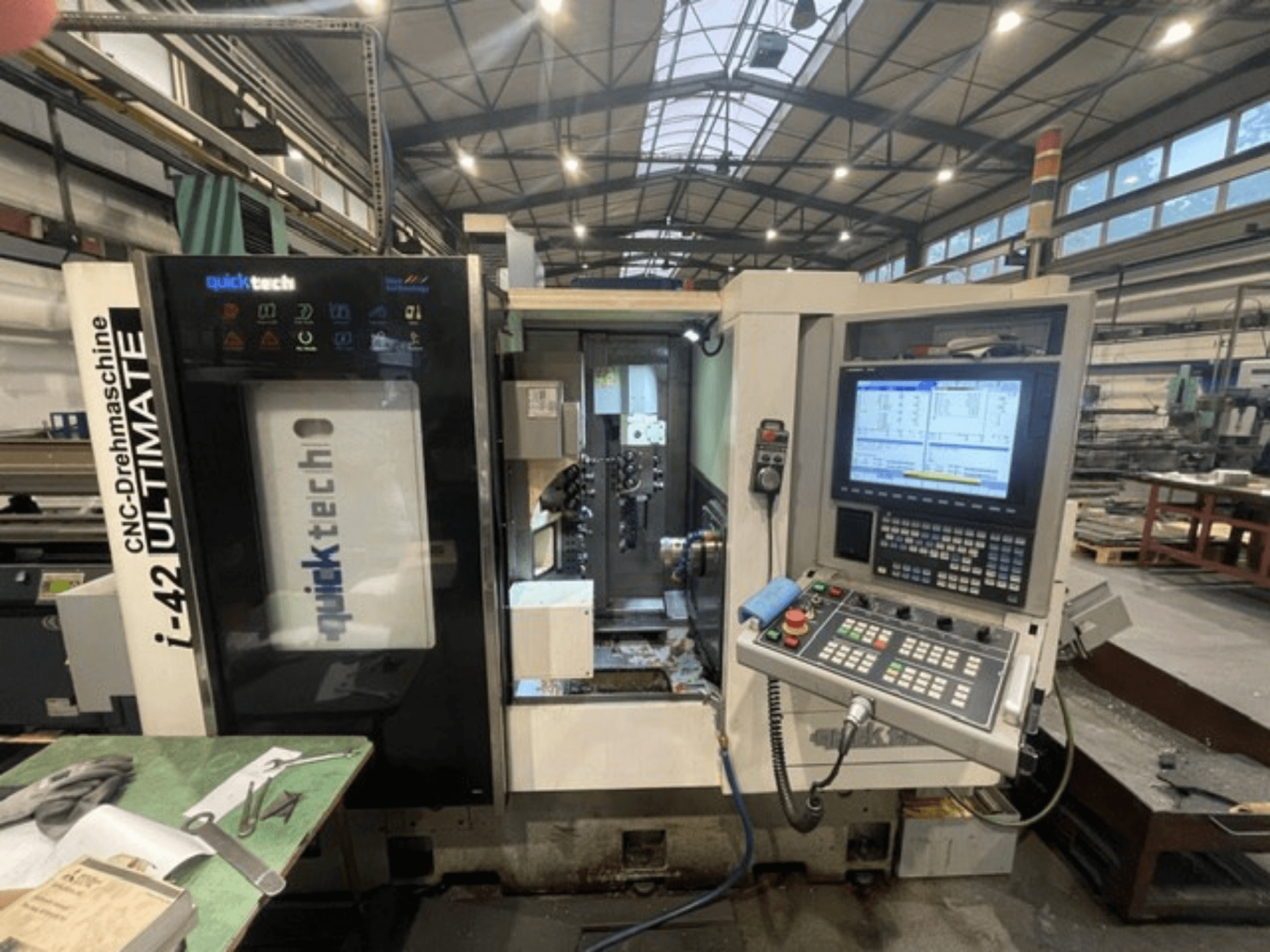

Bu 7 eksenli Quick-Tech I-42U 2015 yılında üretilmiştir. Maksimum 42 mm çubuk çapına ve 250 mm maksimum işleme uzunluğuna sahiptir. Makine, 6000 rpm'lik güçlü bir iş mili hızıyla donatılmıştır ve otomatik bir çubuk besleyici içerir. Yüksek kaliteli tornalama yetenekleri elde etmek istiyorsanız, satılık Quick-Tech I-42U swiss tipi tornalama makinesini düşünün. Daha fazla bilgi için bizimle iletişime geçin.
Genel bakış
- marka: Quick-Tech
- yıl: 2015
- MODEL: I-42U
- üretim saatleri: 5159
- uygulama tipi: Dönen
- Yer: Çekya
- makine tipi: İsviçre tipi torna tezgahı
- kontrol ünitesi markası: MITSUBISHI
Teknik Bilgiler - Quick-Tech I-42U
Kontrol Ünitesi
- Kontrol Markası: MITSUBISHI
Boyutlar
- Makine Yüksekliği: 1900 mm
- Makine Uzunluğu: 3500 mm
- Makine Ağırlığı: 4200 kg
- Makine Genişliği: 1900 mm
Hareket
- Eksen Sayısı: 7
- X ekseni hareketi: 150 mm
- Y ekseni hareketi: 385 mm
Teknik Özellikler
- Karşı Mili: Evet
- Tahrikli Takımlar: Evet
- Maks. Çubuk Çapı: 100 mm
- Mili Gücü: 7.5 kW
- Mili Hızı: 6000 RPM
Ek bilgi
Kontrol
Mitsubishi M720 CNC
15" renkli LCD ekran
LED göstergeli kapı
Operasyonel sinyalizasyon ve otomatik alarm anahtarı
Çubuk besleyici ile dahili iletişim/arayüz
CE işareti
Kılavuz/manuel
Ana mil
Yatak çapı: 100,0 mm
Maksimum çubuk çapı: 42 mm
Maksimum işleme uzunluğu: 250,0 mm
Pens: DIN-173E42B
İş mili burnu: A2-5
İş mili deliği: 44,0 mm
C ekseni: 0,001°
Sayaç mili
Maksimum çubuk çapı: 42 mm
Maksimum işleme uzunluğu: 100 mm
Pens: DIN-173E-42B
İş mili burnu: A2-5
Hız: 4000 rpm
Güç: 3,7 kW
C1 ekseni: 0,001°
Seyahatler ve eksenler
X: 150,0 mm | Y: 385,0 mm | Z: 250,0 mm | B: 360°
X1: 400,0 mm | Y1: 400,0 mm | Z1: 300,0 mm
Servo motorlar (X, Y, Z, X1, Y1, Z1): Mitsubishi AC Servo, her biri 1,5 kW
Takım pozisyonundan indeksleme: 0.3 s
Takım değiştirme süresi (kesme/kesme): 0.6 s
Takım kafası (ana)
Kombine tip
Aletler: 6 harici, 5 dahili
Harici takım boyutu: 20,0 × 20,0 mm
Maksimum iç takım: ER20 / 20,0 mm
Tahrikli araçlar (ana)
12 tahrikli takım ile B ekseni
Güç: Mitsubishi AC Servo, 15 kW
Hız: 4000 rpm
Maksimum takım boyutu: ER-20
Maksimum delme çapı: 12 mm
Maksimum diş: M10 × 1.5
Takım kafası (sayaç)
Kombine tip
Aletler: 5 harici, 9 dahili
Harici takım boyutu: 20,0 × 20,0 mm
Maksimum iç takım: ER20 / 20,0 mm
Tahrikli aletler (sayaç)
Sayı: 6 (3 eksenel, 3 radyal)
Güç: Mitsubishi AC Servo, 1,5 kW
Hız: 4000 rpm
Maksimum takım boyutu: ER-20
Maksimum delme çapı: 12 mm
Maksimum diş: M10 × 1.5
Hidrolik sistem
Hidrolik motor: 0,75 kW
Maksimum sistem basıncı: 50 kg/cm3
Yağlama sistemi
Yağlama motoru: 25 W
Tank kapasitesi: 2 l
Soğutma sistemi
Soğutma sıvısı deposu: 200 l
Soğutucu motor: 1/4 HP
Soğutma sıvısı basıncı: 2,5 MPa
Uzunluk: 2900 mm (makinenin bir parçası olan talaş konveyörü dahil 3500 mm)
Standart ekipman dahildir
Aletler ile temel ekipman
Takım tutucu ve pens seti
Otomatik yağlama
Talaş sökücü/talaş konveyörü (entegre, boyut notuna göre)
İş parçası çıkarma (kürek) - entegre edilmişse
15" renkli LCD ekran
Operasyonel sinyalizasyon ve otomatik alarm anahtarı
Kılavuz/manuel
LED göstergeli kapı
Ek ekipman
Otomatik çubuk besleyici, 1200 mm uzunluk
İş parçası kaldırma konveyörü
İş parçası çıkarma küreği (harici bir ünite olarak sağlanmışsa)
Transformatör 380-440 V, 60/50 Hz
*Gösterilen veriler ile gerçek değerler arasında farklılıklar olabilir, bu durum satış temsilcisi tarafından teyit edilmelidir.
