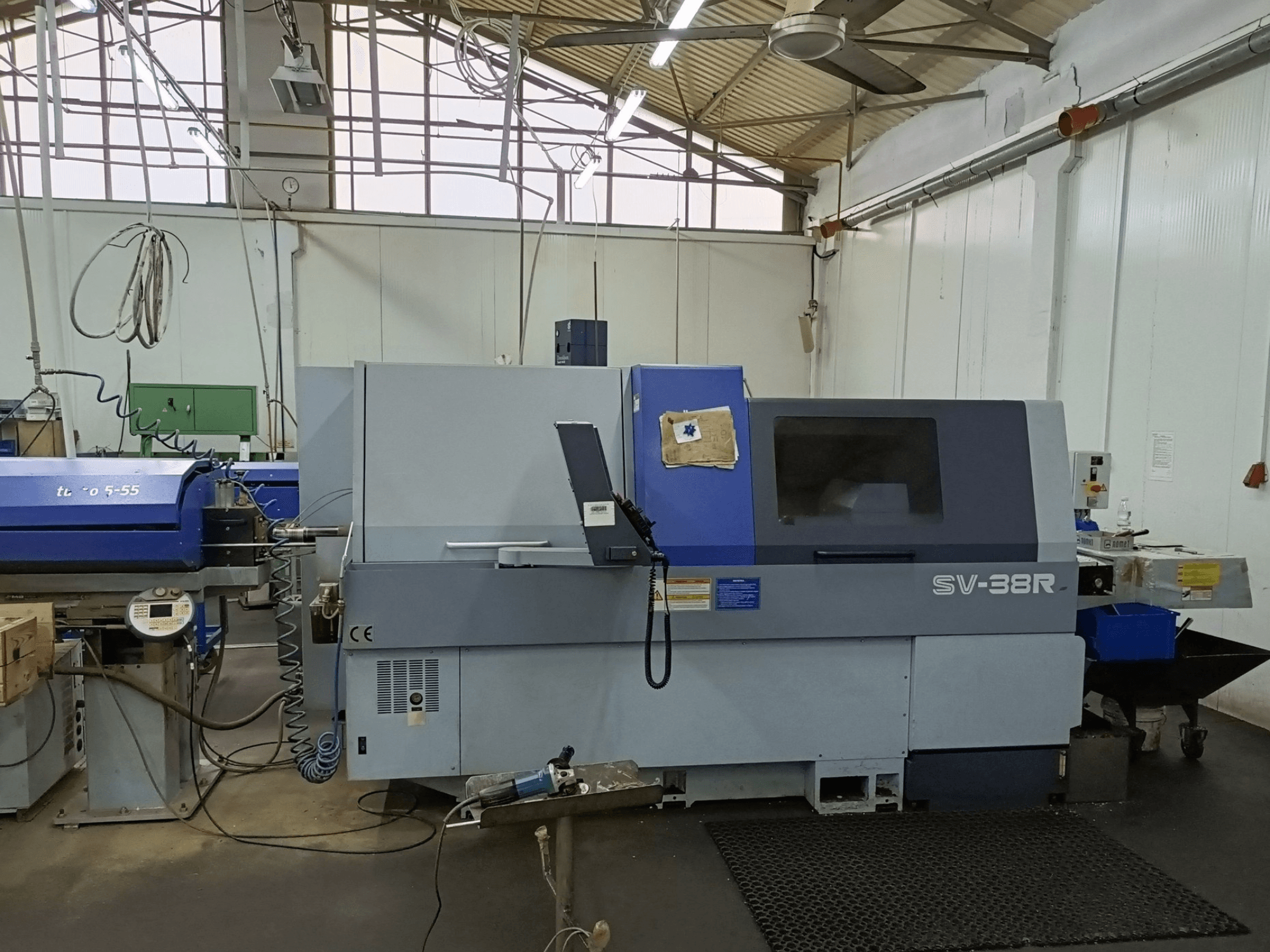

STAR MICRONICS - SV-38R type BPL-TUR-STA-2015-00001

• Eksen şeması: X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3, B3, C1, C2

• İşleme kapasitesi:

  • Maksimum tornalama çapı: 38 mm

  • Maks. başlık stroku: 350 mm

  • Hızlı hareket: X1/X2/X3/Y1/Z1/Z2/Z3 30 m/dk; Y2 20 m/dk; Y3 15 m/dk

• Ana mil:

  • C ekseni kontrolü

  • Motor gücü: 7,5 kW sürekli / 11 kW (10 dk, %25 yük)

  • Ana iş mili pensesi

  • Hava üflemeli senkron döner kılavuz burcu

• Yardımcı iş mili:

  • Maksimum hız: 7.000 dev/dak

  • C ekseni kontrolü

  • Motor gücü: 5,5 kW sürekli / 7,5 kW (10 dakika, %40 yük)

  • Yardımcı iş mili pensesi

  • Hava üfleme

• Takım sistemi:

  • 5 konumlu grup takım tutucu

  • 10 konumlu takım kulesi

  • 8 iş mili arka işleme ünitesi

  • Ön delme: İstasyon başına 3 takım

  • Maksimum delme çapı: 23 mm

  • Maks. kılavuz çekme kapasitesi: M16 × 2,0

• Tahrikli takım:

  • Grup takım tutucusu: 4 tahrikli konum; maksimum hız 6.000 dev/dak; motor 2,2 kW

  • Taret: İstasyon başına 2 tahrikli takım; maksimum hız 5.700 rpm; motor 2,7 kW sürekli / 4 kW (5 dakika, %30 yük)

  • Maksimum delme çapı (tahrikli): 10 mm

  • Maks. kılavuz çekme kapasitesi (tahrikli): M8 × 1,25

• Yerleşik/standart donanım:

  • Kesme ucu kırılma algılama

  • Otomatik merkezi yağlama

  • Hidrolik ünite

  • Pnömatik ünite

  • Soğutma sıvısı seviye göstergesi

  • Sızıntı algılama anahtarı

  • Çalışma alanı aydınlatması

  • RS-232C arabirimi

• Çalışma saatleri ve sayaçlar:

  • Çalışma süresi: 24.295 saat 59 dakika

  • Çalışma: 21.038 saat 55 dakika 37 saniye

  • Kesme: 6.872 saat 30 dakika 44 saniye

Ek ekipman

• Çubuk besleyici: FMB Maschinenbau, model FMB turbo 5-55 / 3200 A (2016 yılı)

  • Maksimum çubuk uzunluğu: 3.200 mm

  • Tedarik edilen spesifikasyona göre çubuk çap aralığı: 5–65 mm (besleyici belgeleriyle teyit edilmelidir)

  • Besleme hızı: 0–1.000 mm/s; Geri dönüş hızı: 0–1.000 mm/s

  • Çubuk besleyici arayüzü

  • Not: Gerçek işleme çapı torna tezgahı nedeniyle 38 mm ile sınırlıdır

• Bitmiş parça konveyörü
