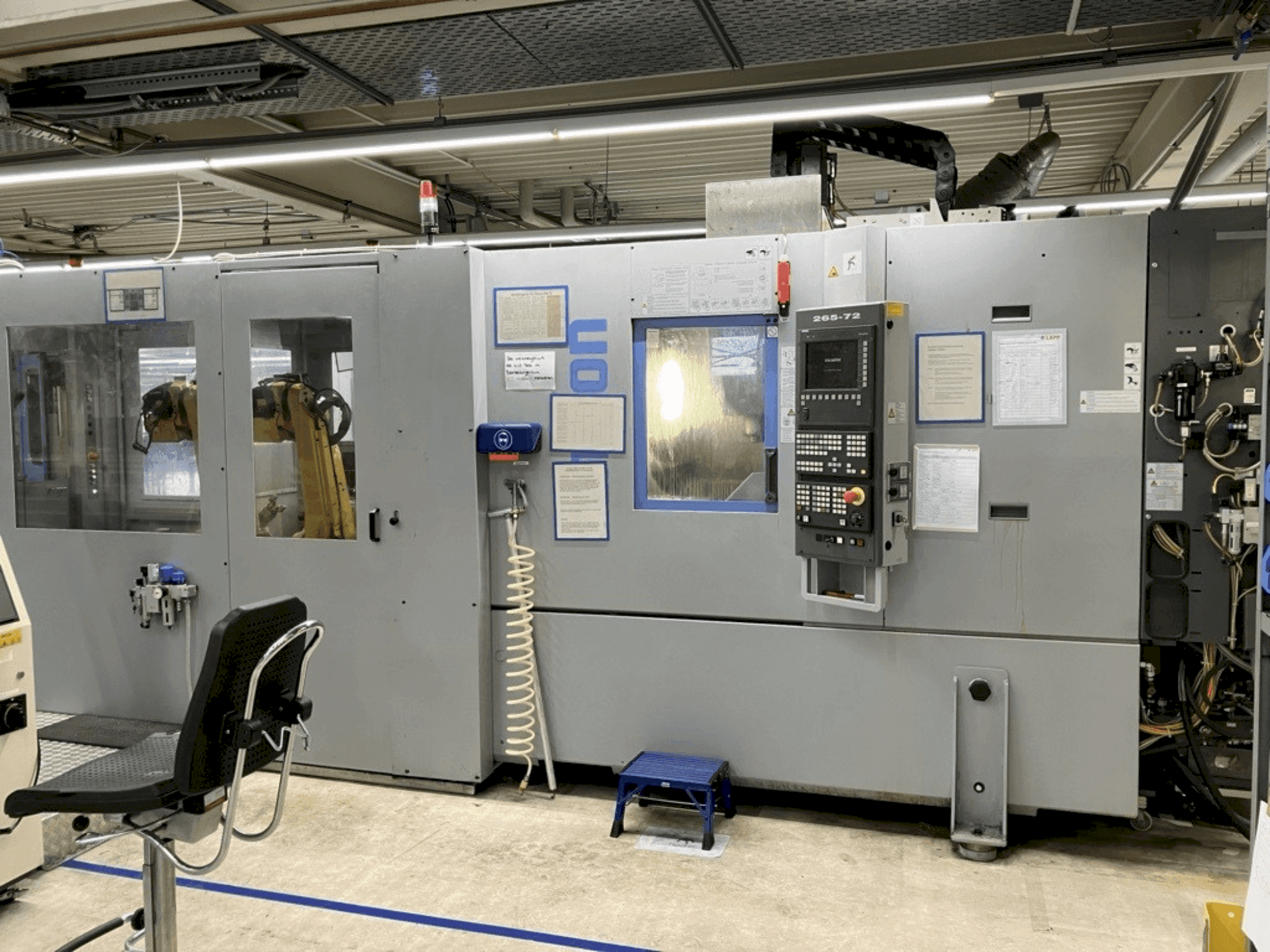

CHIRON - FZ 12 KWDE-MIL-CHI-2012-00002

Makine Faydaları

Teknik Makine Faydalari

• Kontrol edilen eksenler: 6 eksen
• Erişim: 704 mm
• Hızlanma/yavaşlama: 0'dan 12000 dk-1'e 0,6 saniyede
• Sıkıştırma yüzeyi: 820 x 440 mm²
• St 60'ta delme kapasitesi: Ø 16 mm
• Dokunma: m 16
• 60 mm'de öğütme kapasitesi: 80 cm³/dak
• İvme: x ve y ekseni 0,7 g, z ekseni 1,0 g

Ekstra bilgi

Hareket Ekseni Hareket Aralığı ve Hızı: J1: 350°/s'de 340°/360° (opsiyon) J2: 350°/s'de 200° J3: 400°/s'de 388° J4: 450°/s'de 380° J5: 450°/s'de 240° J6: 720°'de 720° İzin Verilen Yük Momenti: J4 ve J5: 11,9 Nm J6: 6,7 Nm Tekrarlanabilirlik: +/- 0,02 mm Maksimum Hız J1: 195°/sn J2: 175°/sn J3: 180°/sn J4 ve J5: 400°/sn J6: 600°/sn İzin Verilen Yük Momenti J4 ve J5: 7,7 Nm J6: 9,8 Nm Araçlar Otomatik Takım Değiştirici: Araç Cepler: 24 Takım Değiştirme Süresi: yaklaşık 0,9 sn Talaştan Talaşa Süresi: yaklaşık 2,4 sn İş parçaları otomatik bir besleme sistemiyle beslenir ve iki Fanuc endüstriyel robotu tarafından Chiron işleme merkezlerine sırayla yüklenir. İşleme süreçleri tamamlandıktan sonra tekrar çıkarılırlar. Robotlar daha sonra bileşenleri, bunları aşağı akış temizleme sistemine taşıyan bir transfer sistemine aktarır. Entegre yıkama hattı, bileşenlerin tanımlanmış temizlik özelliklerine uygun olarak güvenilir bir şekilde temizlenmesini sağlar. Yıkama sürecinden sonra, senkronize çalışan iki Fanuc robotu, sistemin arka bölümünde temizlenen parçaları devralır. İşlem özelliklerine bağlı olarak, bunlar ya otomatik olarak paletlenir ya da örneğin perçinleme yoluyla aşağı akış adımında daha fazla işlenir. Tüm sistem tamamen otomatik olarak çalışır.
