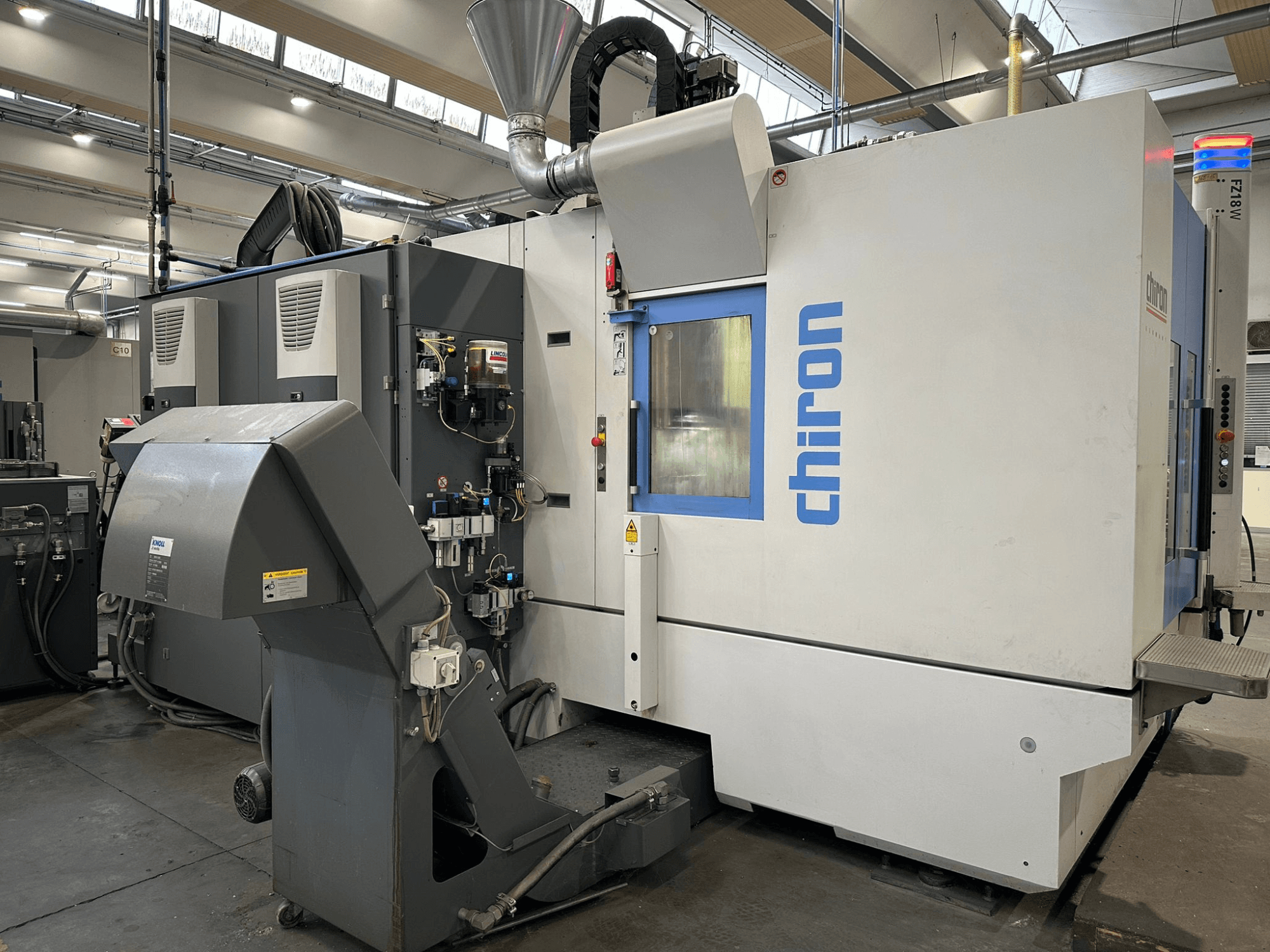

CHIRON - FZ18WIT-MIL-CHI-2019-00002

• Eksen sayısı: 5 (X, Y, Z + palet/döner tabla üzerinden 2 döner eksen)

• İş mili:

  • AC iş mili motoru: 7,5 kW (%100 görev), 22,0 kW (%10 görev)

  • Maksimum tork: 140 Nm

  • Konik: HSK-A63 (DIN 69893)

  • Delme kapasitesi: Ø 42 mm

  • Kılavuz çekme kapasitesi: M30

  • Frezeleme kapasitesi: 500 cm³/dak (çelik E355)

• Takım değiştirici:

  • Tip: Tamamen kapalı zincir magazini

  • Kapasite: 70 alet

  • Maksimum takım Ø: 78 mm (serbest bitişik konumlarla 160 mm)

  • Maksimum takım uzunluğu: 380 mm

  • Maksimum şarjör yükü: 240 kg

  • Takım değiştirme süresi: ~0,9 sn

  • Çipten çipe süre: ~2,6 sn

• İlerleme hızları ve dinamikleri:

  • Hızlı travers (X/Y/Z): 75 m/dak

  • Hızlanma: 0.6 - 1.2 - 1.4 g

  • Sürücüler: Mutlak ölçüm sistemine sahip doğrudan dijital sürücüler

• Makine fonksiyonları/yardımcıları:

  • Çalışma alanı ve demirbaşların otomatik yıkanması

  • Otomatik merkezi gres yağlama

  • Hidrolik ünite: 200 bar

  • 0,01 µm'ye kadar filtreleme ile basınçlı hava işleme

  • Makine bileşenleri için soğutma ünitesi

• Ölçme, izleme, yazılım:

  • FANUC 3D çarpışma kontrolü

  • Takım izleme ve kardeş takım yönetimi

• Elektrik ve arayüzler:

  • Ethernet RJ45, USB, PCMCIA

  • Uzaktan teşhis: CHIRON remoteLine

  • Veri izleme ve OEE: CHIRON dataLine

• Uyumluluk: CE

Ek ekipman (robotlar, otomasyon, çevre birimleri)

• Otomasyon/paletleme:

  • Otomatik palet değiştirici IWV 0°/180° (değişim süresi ~3,5 sn)

  • Döner tabla ATU 200, 2 adet

    • Konumlandırma doğruluğu/tekrarlanabilirliği: ±5″

    • Maksimum sıkma torku: 1.200 Nm

    • Taraf başına maksimum yük (APC): 250 kg

    • Paletler arasında maksimum ağırlık farkı: 0 kg

• Soğutma sıvısı ve talaş yönetimi:

  • İş mili içinden soğutma sıvısı (yatkınlık)

  • 30 bar'a kadar yüksek basınçlı soğutma sıvısı sistemi

  • Soğutma sıvısı filtrasyonu: Tambur filtre TPF 350 S (50 µm)

  • Talaş konveyörü: Menteşeli kayış

  • Soğutma sıvısı deposu: 230 L

  • Pompa: 250 L/dak @ 1,4 bar

• Problama/araç kontrolü:

  • Renishaw RLP40Q probu (yatkınlık)

  • Lazer takım kırılma kontrolü (Tek F1000)
