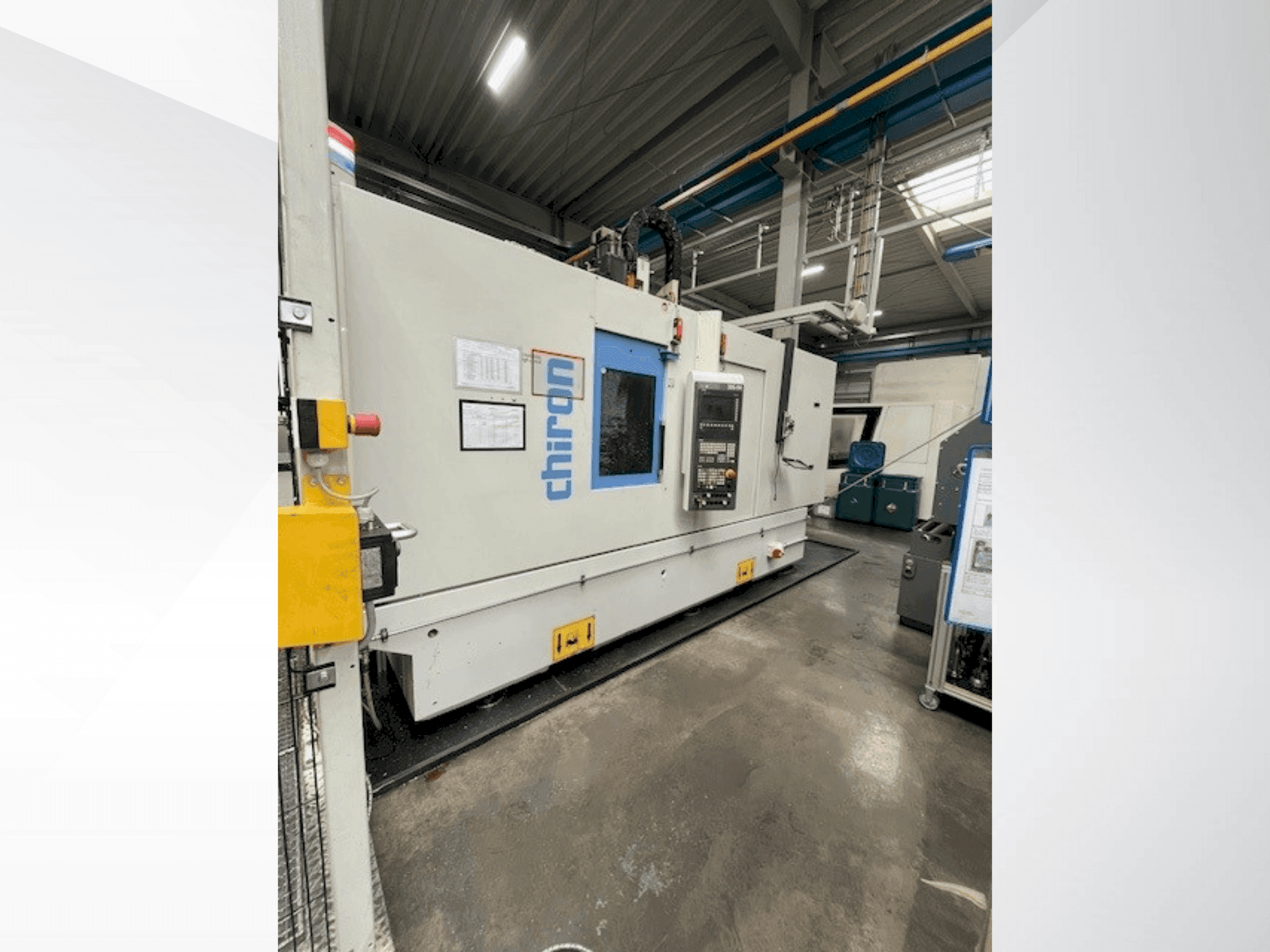

CHIRON - DZ18WDE-MIL-CHI-2018-00001

Ek ekipman

• - İSTEĞE BAĞLI: robot, konveyör bantları, PLC, torna istasyonu dahil tüm hücre

Ek bilgi

Makine Faydaları

• Teknik Makine Avantajları:
  • - Takım pozisyonları: 2x35
  • - Takım uzunluğu maks. : 380 mm

Ekstra bilgi

• - Tamamen kapalı çalışma alanına sahip sıçrama koruması paneli/ Yükleme kapısı ile, elektriksel olarak korumalı/ Değiştirilebilir emniyet pencereleri dahil/ Paslanmaz çelik panjurlu çalışma alanı bölmesi/ Makine lambası dahil yerden 2340 mm yükseklik/ M61/M62 palet organizasyonu için başlatma ve sıfırlama düğmeli mini kontrol paneli/ Entegre iş parçası değiştirme cihazı IWW 0/180°/ Sac çelikten yapılmış orta bölme ile optimum talaş akışı için/ İş parçası değiştirme süresi yaklaşık 3,5 saniye, ağırlığa bağlı, kendi kendini düzenleyen/ Kendi kendine öğrenen hız kontrolü sayesinde./ Taraf başına taşıma yükü 0 - maks. 250 kg/ Maks. İki tabla tarafı arasında 120 kg ağırlık farkı vardır./ Her tabla tarafı, döner tabla paketinin montajı için hazırlanmıştır./ Mil yuvası ile döner merkez/nokta arasındaki mesafe /WW minimum 75 mm/ Hareket yolları: X ekseni 630 mm/ Y ekseni 530 mm/ Z ekseni 450 mm/ Soğutma sıvısı bağlantılı tank yıkama sistemi/ ATU 200 tipi NC döner tabla/ Entegre iş parçası değiştirme cihazına entegre IWW 0/180°/ Hidrolik sıkıştırma ile, tutma torku 1.200 Nm,/ Tekrarlanabilirlik +5" ile/ ön plaka © 225 mm, merkezleme® 60 -0,008,/ Hidrolik sıkıştırmalı karşı yatak, tutma torku 800 Nm./ Döner tabla ve karşı yatak tarafında. Dönüş yarıçapı 285 mm/ 7. veya 5. NC ekseni, fişe takmaya hazır/ Sızdırmazlık havası için düzenlenmiş pnömatik bağlantı/ Sıkıştırma için kontrollü hidrolik bağlantı./ Döner besleme 2 x 5 yollu/ Döner tabla tarafı: 4 x hidrolik/pnömatik, 1 x Pnömatik/ Karşı yatak tarafında 4 x hidrolik/pnömatik, 1 x pnömatik/ Çalışma alanı - döner tabla ataması/ AF1 Döner tabla ATU 200/ AF2 Döner tabla ATU 200/ Çift milli başlık/ Mil ile 2 ana mil motorunu barındırmak için hazırlanmıştır/ X eksenindeki mil mesafesi 400 mm/ 2 AC motorlu ana mil tahriki/ Hava ile çalışan, takım kelepçesi izleme özelliği/ %100 görev döngüsünde 11,0 kW/ %15 görev döngüsünde 25,3 kW/ 12.000 dev/dak'ya kadar hız/ Maks. tork 140 Nm/ Delme kapasitesi 2 x 42 mm/ E355 çelik/ Otomatik takım değiştirici/ Sağlam, tamamen kapsüllenmiş toplama zincir şarjörü ile/ 2 x 35 takım pozisyonu/ HSK-A 63 DIN takım sapı 69893/ Takım genişliği maks. 78 mm/ Serbest bitişik pozisyonlarla takım genişliği maks. 140 mm/ Takım uzunluğu maks. 380 mm/ Takım ağırlığı maks. 8,0 kg (maks. şarjör yükü 240 kg)/ Takım değiştirme süresi yaklaşık 0,9 sn (kontrol sistemine bağlı)/ Soan-talaş süresi yaklaşık 2,2 sn (kontrol sistemine bağlı)/ X, Y ve Z eksenleri için besleme tahriki/ Doğrudan konum ölçüm sistemleri, aşırı basınç uygulaması olan dijital tahrikler/ Hızlı hareket hızı 75 - 75 - 75 m/dak/ Eksen ivmesi 1,0 - 1,4 - 1,6 g/ SIEMENS CNC kontrol 840D çözüm hattı/ 10,4" TFT renkli ekran dahil / tam klavye / operatör paneli OP010S/ 1280 1 (TCU / NCU 720.3, 1 kanal)/ Kullanıcı arayüzü Çalıştırma/ NC RAM 3 MB (maks. 1 MB (mevcut)/ (maks. 200 program mevcut)/ DIN 66025'e göre parça programlarını çalıştırmak için/ 8 GB depolama kapasiteli CF kartı (maks. 3 GB mevcut)/ Ekranda güç göstergesi, çalışma saatleri ve iş parçası sayacı, Ekran karartma, anahtar şalteri ile erişim yetkisi, Yardım fonksiyonlu NC tanılama, makine tanılama, kontrol panelinde USB arayüzü./ Dinamik ileri beslemeli kontrol ile ileriye bakma, yönlendirilmiş iş mili durdurma, programda yeniden başlatma, Yüksek seviyeli dil ve parametrelerde alt program teknolojisi, Eşzamanlı programlama, çevrim desteği, Delme çevrimleri G81-G89, delme ve freze desenleri, JOG, M ve T fonksiyonlarında ölçüm, Geometri, aşınma için takım ofsetleri, 4 saklanabilir sıfır noktası ofseti G54-G57, G fonksiyonları ile 30 sıfır noktası ofseti Programlanabilir, Kesişim noktası hesaplamalı takım yarıçapı düzeltmesi, Pah ve yarıçapların eklenmesi, geçiş yarıçapları, Kontur programlama, ölçek faktörü, aynalar, Kutupsal koordinatlar, dairesel enterpolasyon (tam daire) programlama)./ 3D enterpolasyon, helisel enterpolasyon./ Taze ses dalgaları ile buluş nedeniyle/ Ağ kablolaması dahil değildir./ Talaş konveyörü (kazıyıcı bant)/ Tank kapasitesi 200 l/ Pompa çıkışı 1,4 bar'da 250 l/dak/ Yarıklı elek kutusu üzerinden soğutma sıvısı temizliği/ Talaş konveyörü çıkış yüksekliği 1050 mm/ Talaş konveyörü çıkış yönü sol/ 1640 1/ Soğutma sistemi TPF 350 / FKA 900/ (ayrıca çamur oluşturan malzemeler için, örneğin gri dökme demir, GGG, Si >/= %12'li Al için)/ Tank kapasitesi 900 l/ LP pompası 2,4 bar'da 100 l/dak ila 2,3 bar'da 250 l/dak/ Enerji tasarruflu frekans kontrollü HP pompası/ 20 bar'da 43 l/dak ila 70 bar'da 35 l/dak/ 8 programlanabilir basınç seviyesi için Vario basınç tahliye valfi/ Önceden ayarlanmış 20, 30, 40, 50, 55, 60, 65, 70 bar
