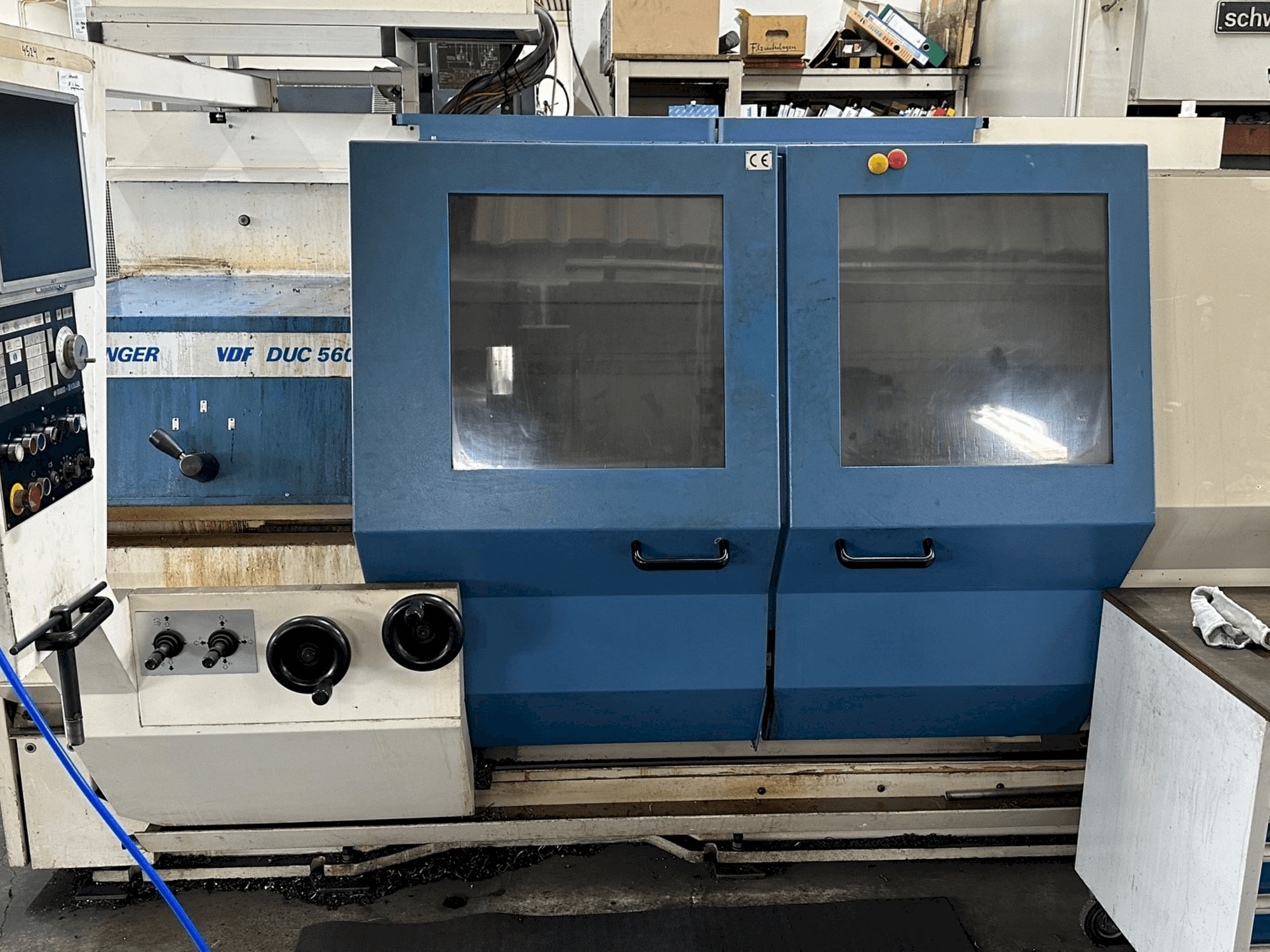

BOEHRINGER - DUC 560DE-TUR-BOE-1995-00001

Makine Faydaları

Niteliksel Makine Faydalari

• Mil deliği: 62 0 mm, ana milin iç konikliği: 70 metre.
• Kademesiz değişken üç fazlı motor (ac motor): 0-120
• Tahrik gücü %60/%100ed: 19/15 kw, tork maks. %60/%100 ed: 1800/1400 nm
• Dişli aşamaları: 2, ilerleme kontrolü %
• Sabit kesme hızı: 1-9999 m/dak
• Hız etkisi: %50-120, ekranda % olarak yük göstergesi: %0-140
• Üç fazlı servo sürücüler (ac motor)
• Düz ve boylamasına besleme aralığı: 0, 01-50 mm/dev, boylamasına besleme kuvveti: 12500 n
• Maks. İlerleme hızı planı (hızlı hareket): 5 m/dak, uzunlamasına geleneksel dirsek hareketi: 5 m/dak
• Geleneksel saçak planı: 2,5 m/dak, maksimum besleme hızı boylamasına (hızlı travers): 10 m/dak

Teknik Makine Faydalari

• Yatak üzerinde dönüş çapı: 570 mm
• Yüz kaydırağı üzerinde dönüş çapı: 365 mm
• Kaplama kızağının yer değiştirme yolu: 345 mm
• Düz rayın üzerindeki merkez yüksekliği: 280 mm
• Yatak genişliği: 360mm
• Yatak kaydırağı kılavuzu uzunluğu: 520 mm
• Bakan kızak genişliği: 225 mm, bakan kızak uzunluğu: 680 mm
• Din 770'e göre yükseltilmiş tornalama takımı kesiti: maks. 20x20mm
• Din 55 027'ye uygun iş mili kafası: 8 boyut.
• Ön yataktaki mil çapı: 100 0 mm
