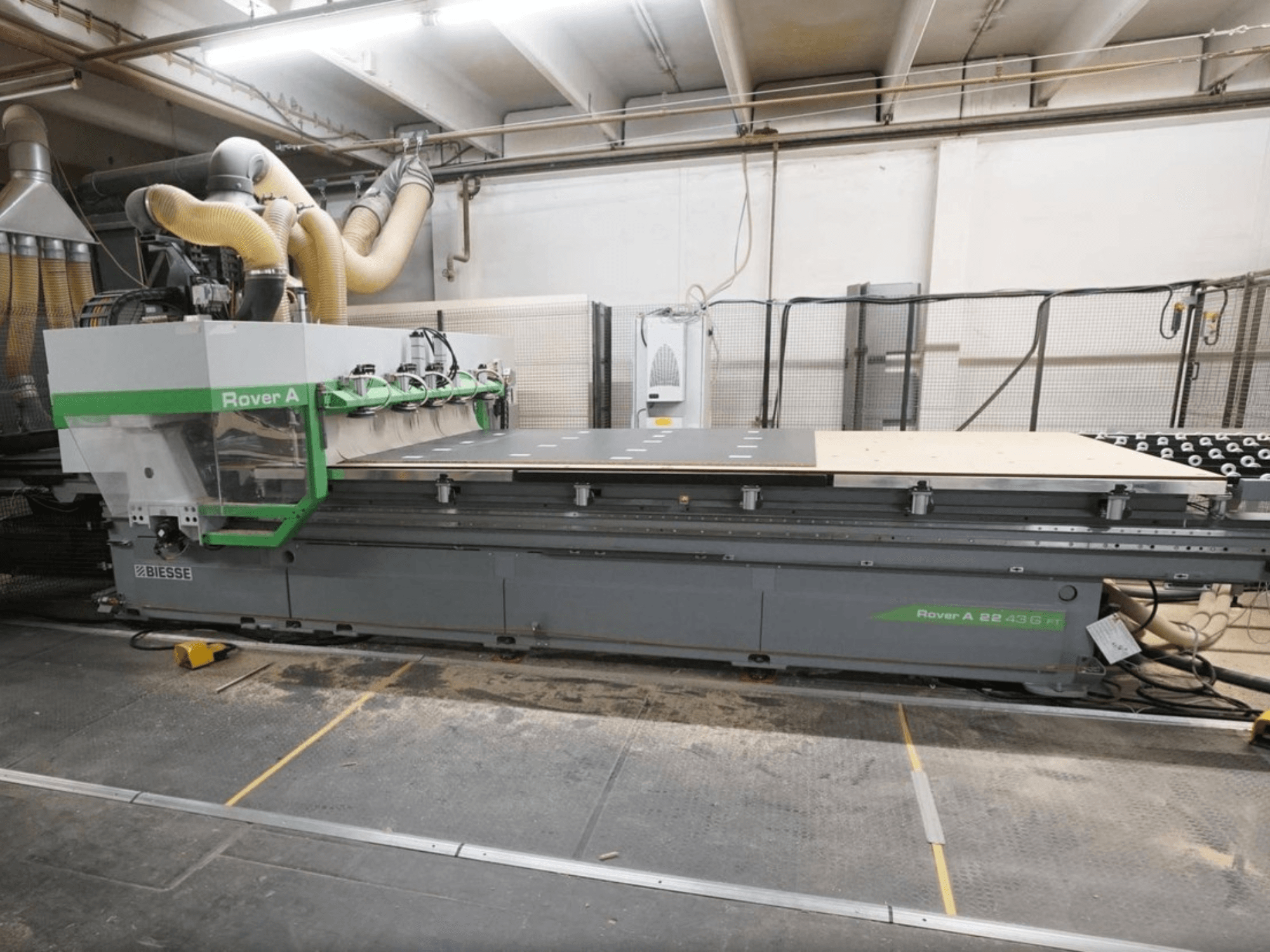

BIESSE - Rover A FT 2243DE-CNC-BIE-2014-00001

Teknik Veriler

• Çalışma Masası Boyutları: 4.300 × 2.205 mm

• Maksimum X Ekseni Hızı: 80 m/dk

• Maksimum Y Ekseni Hızı: 60 m/dk

• Maksimum Z Ekseni Hızı: 20 m/dk

• Z Ekseni Hareket Mesafesi (3-/4-Ekseni Versiyonu): 325 mm

• Z Ekseni Hareket Mesafesi (5 Eksenli Versiyon): 430 mm

• Z ekseninde maksimum iş parçası açıklığı: 170 mm

• Taramalı Kol ile Maksimum İş Parçası Boşluğu: 120 mm

• X-/Y-Eksen Tahriki: Kremayer ve Pinyon

• Z Ekseni Tahriki: Bilyalı Vida

• Eksen Kılavuzları: Devridaim Bilyalı Rulman Bloklu Lineer Kılavuzlar

• Vakum Pompası Kapasitesi: 50 Hz'de 300 m³/saat

• Vakum Sistemi: 20 Adet Bağımsız CNC Kontrollü Bölge

• Çalışma Alanları: 2

• Sıkıştırma Alanları: X ekseninde 2

• Pnömatik Durdurucular: 16

• Izgara Tablası Aralığı: 30 mm

• Vakum Modülü Boyutları: 132 × 146 mm

• Vakum Modülü Yüksekliği: 29 mm

• Vakum Modülü Dönüş Adımı: 15°

• Hava Yastıklı Masa Üfleyicisi: Evet

• Maksimum Tek Panel Kalınlığı: 50 mm

• Minimum Tek Panel Kalınlığı: 9 mm

• Maksimum Çoklu Panel Yükleme Kalınlığı: 20 mm

• Maksimum Çoklu Panel Boşaltma Kalınlığı: 60 mm

• Koruyucu Levha Kalınlığı: 8–25 mm

• Maksimum Panel Ağırlığı: 200 kg

• Y ekseninde minimum yüklenebilir panel boyutu: 800 mm

• Boşaltma Konveyör Uzunluğu: 4.800 mm

• Maksimum Boşaltılabilir Panel Uzunluğu: 4.300 mm

5 Eksenli İşleme Ünitesi

• Eksen Sayısı: 5 Interpolasyon Eksenleri

• Takım Arayüzü: HSK F63

• Soğutma: Sıvı Soğutmalı

• Güç S1: 12.000 rpm'de 11 kW / 15 HP

• S6 Gücü: 12.000 rpm'de 13 kW / 17,4 HP

• Maksimum İş Mili Hızı: 20.000 rpm

• C Ekseni Dönüşü: 360° Sürekli

• C Ekseni Hızı: 12,4 rpm

• B Ekseni Konumlandırma Aralığı: ±100°

• B Ekseni Hızı: 12,4 rpm

• İş mili yatakları: Seramik

• Tahrik Motoru: Fırçasız, Dijital Kontrollü

• Dişli Kutusu: Harmonik Redüksiyon Dişlisi

• Yağlama: Ömür Boyu Yağlama

Delme Kafası

• Tip: BH 26 2L

• Maksimum Takım Sayısı: 26

• Dikey Delme Mil Sayısı: 16

• Dikey Mil Düzeni: 8 in X / 8 in Y

• Dikey Mil Aralığı: 32 mm

• Yatay Delme Mil Sayısı: Çift Çıkışlı 4

• Yatay Mil Eksen Mesafesi: 32 mm

• Oluk Açma Testereleri: 2

• Oluk Açma Testere Yönleri: X / Y

• Oluk Açma Testere Çapı: 120 mm

• Maksimum Oluk Açma Derinliği: 25 mm

• Motor Gücü: 2.800 dev/dk'da 1,7 kW / 6.000 dev/dk'da 3 kW

• Maksimum Delme Hızı: 6.000 dev/dk

Takım Dergisi

• Tip: Taretli Takım Magazin

• Kapasite: 16 Takım

• Takım Konum Aralığı: 114 mm

• Dolu Takım Haznesi ile Maksimum Takım Çapı: 110 mm

• Maksimum Tek Takım Ağırlığı: 7,5 kg

• Maksimum Toplam Takım Ağırlığı: 55 kg

Otomatik Yükleme / Boşaltma

• Yükleme Yönü: Önden

• Malzeme Akışı: Sağdan Sola

• Yükleme / Boşaltma Sistemi: B Tipi

• Vantuzlar: 5

• Otomatik Yükleme Kapasitesi: En fazla 3 panel

• Temizlik Kolu: Evet

• Otomatik Masa Temizliği: Evet

• Yükleme Masası: Otomatik X/Y Hizalama

• Boşaltma Konveyörü: Motorlu

• Konveyör Kontrolü: CNC Kontrollü

• Konveyör Ucu Algılama: Fotosel

WINSTORE 3D

• Sistem: WINSTORE 3D K1

• Sistem Uzunluğu: 16.000 mm

• Kiriş Uzunluğu: 8.000 mm

• Ek Modüller: 3.000 / 6.000 / 8.000 mm

• Maksimum Emme Çerçevesi Uzunluğu: 5.200 mm

• Çapraz Konveyörler: Kayış Tipi, 5.200 mm

• Panel Taşıma: Ham ve İnce Paneller

• Panel Ağırlığı Algılama: Yük Hücresi

• Minimum Panel Genişliği Taşıma Seçeneği: 450 mm
