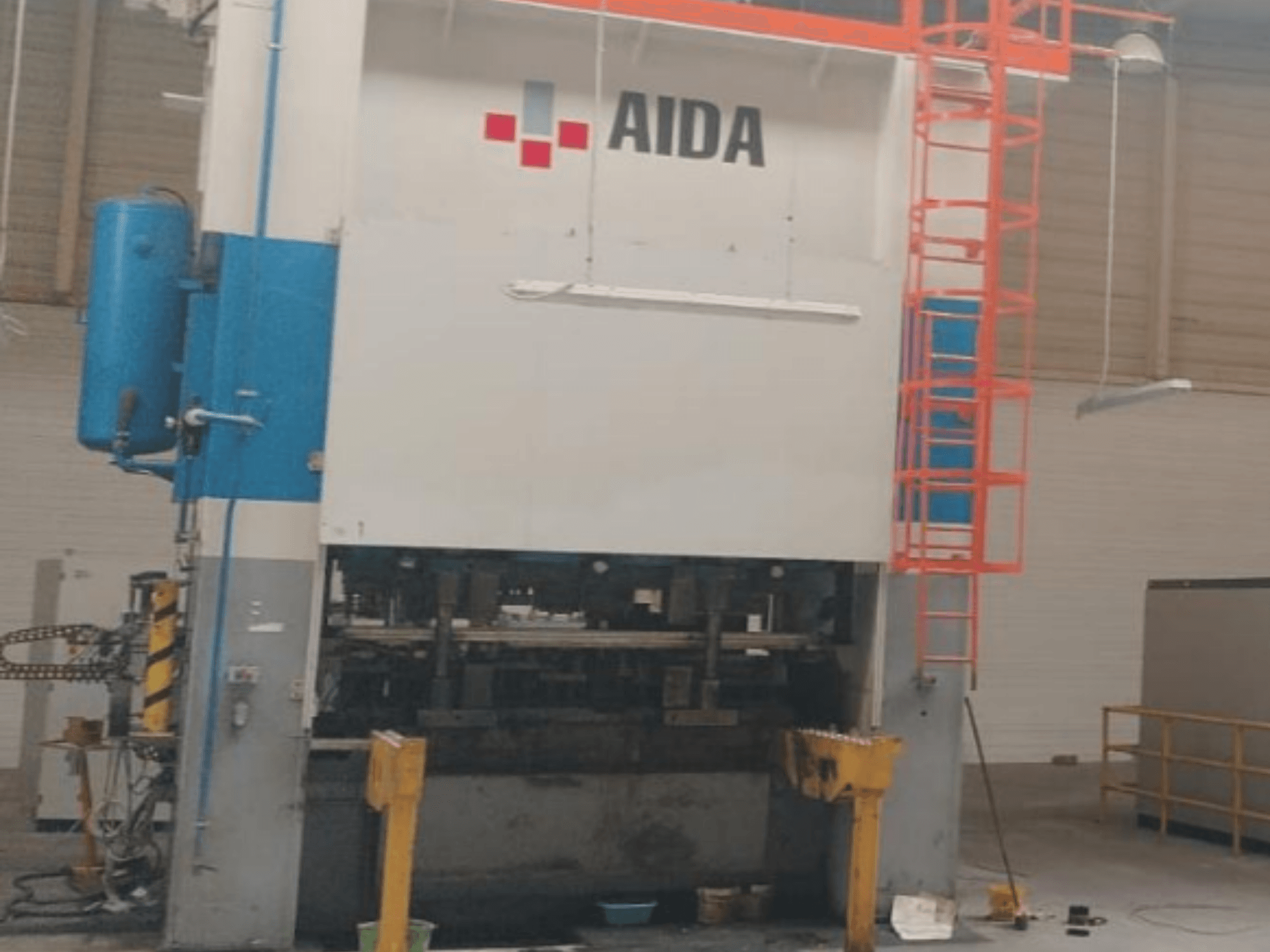

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Temel teknik veriler:

• Pres kapasitesi: 315 ton

• Nominal pres kuvveti: 3.150 kN

• Nominal kapasite noktası: BDC'nin 12,7 mm üstü

• Normal krank mili durdurma konumu: TDC

• Strok uzunluğu: 250 mm

• Kızak ayarı: 160 mm

• Kapatma yüksekliği: 700 mm

• Kızak hızı: 15–40 vuruş/dk

• Maksimum volan hızı: 628,5 rpm

• Maksimum debriyaj devreye girme sayısı: 24/dk

• Durma süresi: 0,386 s

• Güvenlik mesafesi: 618 mm

Kalıp ve çalışma alanı:

• Maksimum kalıp boyutu: 2.250 × 750 mm

• Kızak üzerindeki maksimum kalıp ağırlığı: 10.200 kg

Makine yapısı:

• Çerçeve tasarımı: çift dik (düz kenarlı) çerçeve

• Tahrik sistemi: çift bağlantı kolu (çift pitman)

• Kızak kılavuzu: kılavuzlu kızak

• Hareket türü: mekanik kranklı pres

• Kızak hareketi: dikey ileri-geri hareket

• Ana eksen hareketi: döner krank mili tahriki

• Piston/kızak ayarı: motorlu

Yastık sistemi:

• Tip: entegre çekme yastığı

• Maksimum tampon kuvveti: 0,6 MPa'da 3.450 daN

Yardımcı sistemler:

• Denge silindirleri: evet (6 bar'da 102 kN denge kuvveti)

• Debriyaj ve fren sistemi: pnömatik

• Yağlama sistemi: merkezi otomatik yağlama

• Güvenlik sistemi: entegre

• Operatör koruması: dahil

• Otomasyona hazır: evet

Performans ve güvenlik özellikleri:

• Yüksek rijitlikli çift dikme çerçeve yapısı

• Geliştirilmiş kızak paralelliği ve yük dağılımı için çift pitman tahriki

• Güvenilir çalışma ve hızlı durdurma için pnömatik debriyaj-fren

• Entegre güvenlik ve operatör koruma sistemleri

• Otomatik besleme ve transfer sistemleriyle entegrasyon için tasarlanmıştır

Yardımcı sistemler:

• Denge silindirleri: evet (6 bar'da 102 kN denge kuvveti) (Dahil)

• Debriyaj ve fren sistemi: pnömatik (Dahil)

• Yağlama sistemi: merkezi otomatik yağlama (Dahil)

• Çekme yastığı: entegre (Dahil)

• Güvenlik sistemi: entegre (Dahil)

• Operatör koruması: evet (Dahil)

• Otomasyona hazır: evet (Dahil)

• Diğer isteğe bağlı ekipman: Dahil değildir
